UTILISATION
MOULURE COURONNÉE EMBOÎTÉE CONTRE
LE GUIDE D’ONGLET
Voir les figures 34 a 40.
Pour emboîter les pièces d’une moulure couronnée de
moins de 117,5 mm (4 5/8 po) de hauteur :
Régler l’angle de biseau à 0° et l’angle d’onglet à 45° pour
effectuer un biseau gauche ou droit.
L’action consistant à déposer la moulure couronnée sur la
scie en faisant reposer le bord inférieur selon un angle naturel
et affleuré contre la guide longitudinal et le bord supérieur
affleuré contre la table à onglets se nomme « emboîtement ».
Mettre la moulure couronnée en place en utilisant le serre-
joint pour immobiliser le matériau.
Serrer le bouton du serre-joint jusqu’à ce que les mâchoires
reposent légèrement contre le bord de la moulure. Éviter le
serrage excessif pour éviter le déplacement du matériau et
fausser l’alignement.
Avant de mettre la scie en marche, effectuer un exercice
général pour s’assurer qu’aucun problème ne se produira
lors de la coupe.
Saisir fermement la poignée de la scie. Enfoncer le levier de
verrouillage et appuyer sur la gâchette. Attendre quelques
secondes pour que la lame atteigne sa vitesse de rotation
maximale.
Abaisser lentement la lame sur la moulure couronnée et
traverser celle-ci.
Relâcher l’interrupteur à gâchette et attendre l’arrêt complet
de la lame avant de soulever le bras de la scie de la moulure
couronnée et de retirer cette dernière de la table à onglets.
Pour emboîter les pièces d’une moulure couronnée de 117,5
mm (4 5/8 po) ou plus :
NOTE : Cette méthode de coupe est pour les moulures
couronnées mesurant entre 117,5 et 133,3 mm (4-5/8 et
5-1/4 po) de hauteur :
Dévisser la vis du guide longitudinal et glisser les guides
d’onglet vers le bras de la scie jusqu’à ce qu’ils s’affleurent
avec la table à onglets.
Retirer les guides d’onglet coulissants en les soulevant et
en les éloignant de la table à onglets.
Installer le guide d’onglet coulissant gauche sur le côté droit
de l’outil et le guide d’onglet droit sur le côté gauche pour
que les deux guides se retrouvent à l’arrière de l’outil.
Installer les guides d’onglet en alignant la petite fente des
guides avec les vis installées sur la scie et en les enfonçant.
NOTE : Lorsque les guides d’onglet coulissants sont inversés,
les vis installées empêcheront les guides de glisser trop près
du bras de la scie et de nuire possiblement au mouvement
de la table. Ne pas retirer les vis installées.
AVERTISSEMENT :
Inverser seulement les guides d’onglet coulissants
pour effectuer des coupes d’emboîtement de moulure
couronnée mesurant entre 117,5 et 133,3 mm
(4-5/8 et 5-1/4 po) de hauteur. Toutes autres coupes
avec des guides inversés représentent un risque de
blessures graves.
BORD INFÉRIEUR CONTRE LE GUIDE =
COIN INTÉRIEUR DROIT
COIN EXTÉRIEUR GAUCHE
TABLE À ONGLETS
VUE FRONTALE DE LA SCIE ALORS QUE LES
GUIDES SONT DIRIGÉS VERS L’ARRIÈRE.
GUIDE D’ONGLET
COULISSANT
MOULURE COURONNÉE EMBOÎTÉE CONTRE
LA FACE DU GUIDE D’ONGLET
BRIDE DE SERRAGE
DE PIÈCE
GUIDE
D’ONGLET
COULISSANT
VUE ARRIÈRE DE LA SCIE ALORS QUE LES
GUIDES SONT DIRIGÉS VERS L’ARRIÈRE
VIS
FIXE
VIS DU
GUIDE

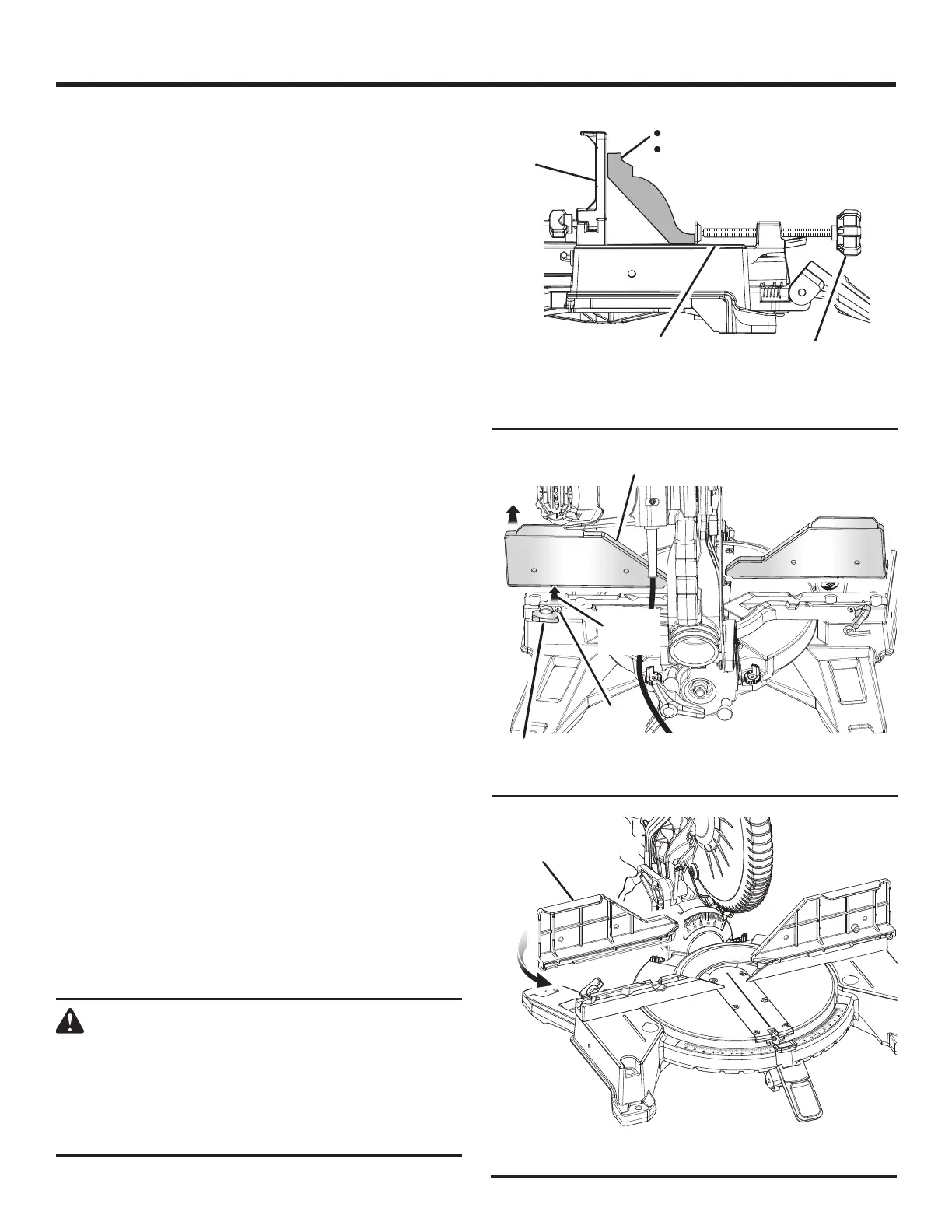

Fig. 34
Fig. 35
33.9
33.9
22.5
22.5
33.9
33.9
22.5
22.5
Fig. 36
PETIT
FENTE
GUIDE
D’ONGLET
COULISSANT
