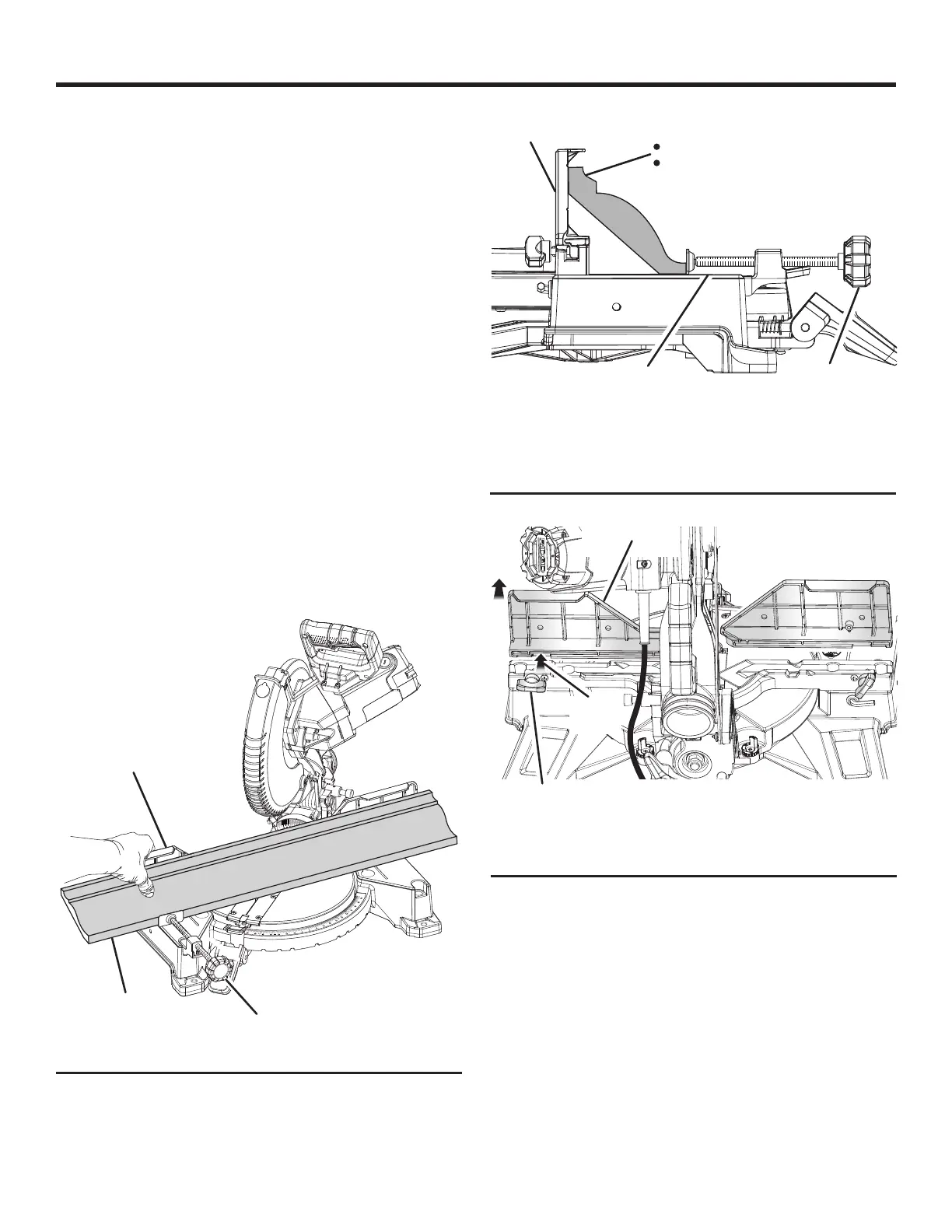

28 - Français
UTILISATION
Serrer les vis du guide longitudinal pour le verrouiller
solidement en place.
Régler l’angle de biseau à  0° et l’angle d’onglet à  45° vers 
la droite ou la gauche.
Emboîter et immobiliser la moulure couronnée contre l’arrière 
du guide d’onglet coulissant, voir les figures 37 et 38.
Mettre la moulure couronnée en place en utilisant le serre-
joint pour immobiliser le matériau.
Serrer le bouton du serre-joint jusqu’à ce que les mâchoires
reposent légèrement contre le bord de la moulure. Éviter le
serrage excessif pour éviter le déplacement du matériau et
fausser l’alignement.
Maintenir la pièce à couper avec une main placée à l’extérieur 
du guide d’onglet coulissant, voir la la figure 37.
Avant de mettre la scie en marche, effectuer un exercice 
général pour s’assurer qu’aucun problème ne se produira
lors de la coupe.
Saisir fermement la poignée de la scie. Enfoncer le levier de 
verrouillage et appuyer sur la gâchette. Attendre quelques 
secondes pour que la lame atteigne sa vitesse de rotation
maximale.
Abaisser  lentement  la  lame  sur  la  moulure  couronnée  et 
traverser celle-ci.
Relâcher l’interrupteur à gâchette et attendre l’arrêt complet 
de la lame avant de soulever le bras de la scie de la moulure
couronnée et de retirer cette dernière de la table à onglets.
MOULURES
MOULURE COURONNÉE LARGE EMBOÎTÉE CONTRE
LE GUIDE D’ONGLET DIRIGÉ VERS L’ARRIÈRE
BORD INFÉRIEUR CONTRE LE GUIDE =
COIN INTÉRIEUR DROIT
COIN EXTÉRIEUR GAUCHE
GUIDE D’ONGLET
COULISSANT
TABLE À ONGLETS
BRIDE DE
SERRAGE DE
PIÈCE
GUIDE
D’ONGLET
COULISSANT
Fig. 37
VUE DE LA SCIE DEPUIS L’ARRIÈRE DES
GUIDES DIRIGÉS VERS L’AVANT
VIS DU
GUIDE
BRIDE DE SERRAGE
DE PIÈCE
Fig. 38
Fig. 39
GUIDE D’ONGLET
COULISSANT
GRAND
FENTE
