18 - Español
ARMADO
 Gire los tornillos de la guía 2 o 3 veces hacia la izquierda para
aflojar y deslizar las guías de ingletes hacia el brazo de la sierra
hasta que queden al ras con la mesa de ingletes.
 Quite las guías de ingletes deslizables tirando hacia adelante y
hacia atrás de la mesa de ingletes.
 Usando la llave hexagonal de 5 mm suministrada, afloje los
tornillos de cabeza hueca que aseguran la guía a la mesa de

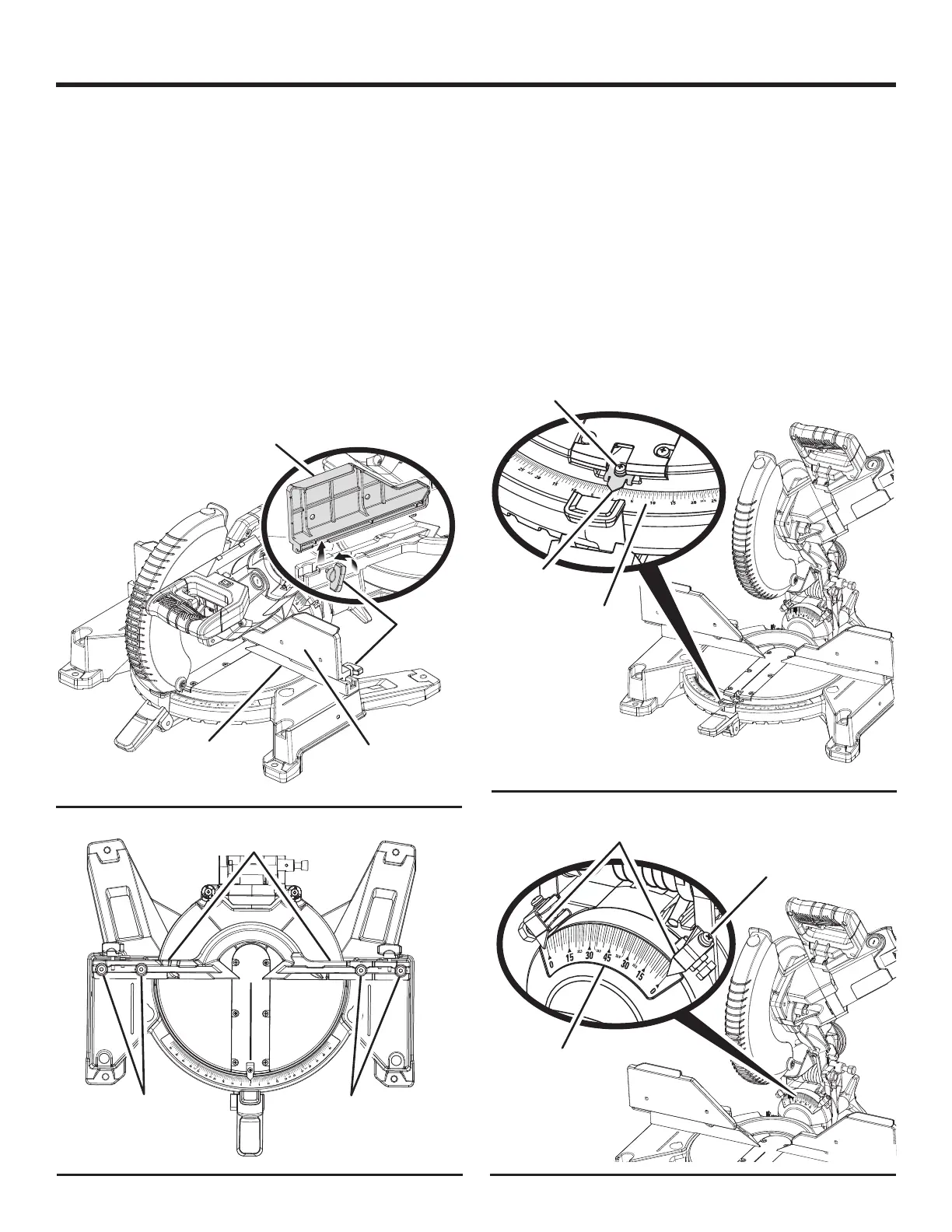

ingletes. Vea la figura 18.
 Gire la guía hacia la izquierda o hacia la derecha hasta que la
hoja esté en forma paralela a la escuadra.
 Reajuste los tornillos firmemente. Verifique la cuadratura de la
hoja en la guía y reajústela si es necesario.
 Reemplace las guías de ingletes deslizables.
La sierra ofrece varios indicadores de escala. Después de efectuar
los ajustes de escuadrado, puede ser necesario aflojar los tornillos
de los indicadores y reajustarlos a cero. Vea las figuras 19 y 20.
ESCUADRADO DE LA HOJA CON LA MESA DE
INGLETES
Vea las figuras 21 a 23.
Para escuadra la hoja a 0°:
 Desconecte la sierra.
 Tire del brazo de la sierra completamente hacia abajo y
enganche el pasador de seguridad para asegurar el brazo en
la posición de traslado.
 Levante la palanca de seguridad de inglete; luego, baje y
mantenga el botón de detención de afloje en la mesa de ingletes.
 Gire el brazo de control hasta que el puntero del brazo de control
quede colocado en la marca de 0°.
TORNILLO
DE GUÍA
Fig. 17
GUÍA DE INGLETES
DESLIZABLE
Fig. 18
TORNILLOS
DE LA TAPA DE
CABEZA HUECA
TORNILLOS
DE LA TAPA DE
CABEZA HUECA
ESCALA DE
INGLETES
INDICADOR
DE LA ESCALA
TORNILLO DEL
INDICADOR
INDICADOR
DE LA ESCALA
TORNILLO DEL
INDICADOR
Fig. 19
GUÍA DE INGLETES
DESLIZABLE
GUÍA
Fig. 20
ESCALA DE
BISELES
GUÍA
