19 - Español
22.5
22.5
ARMADO

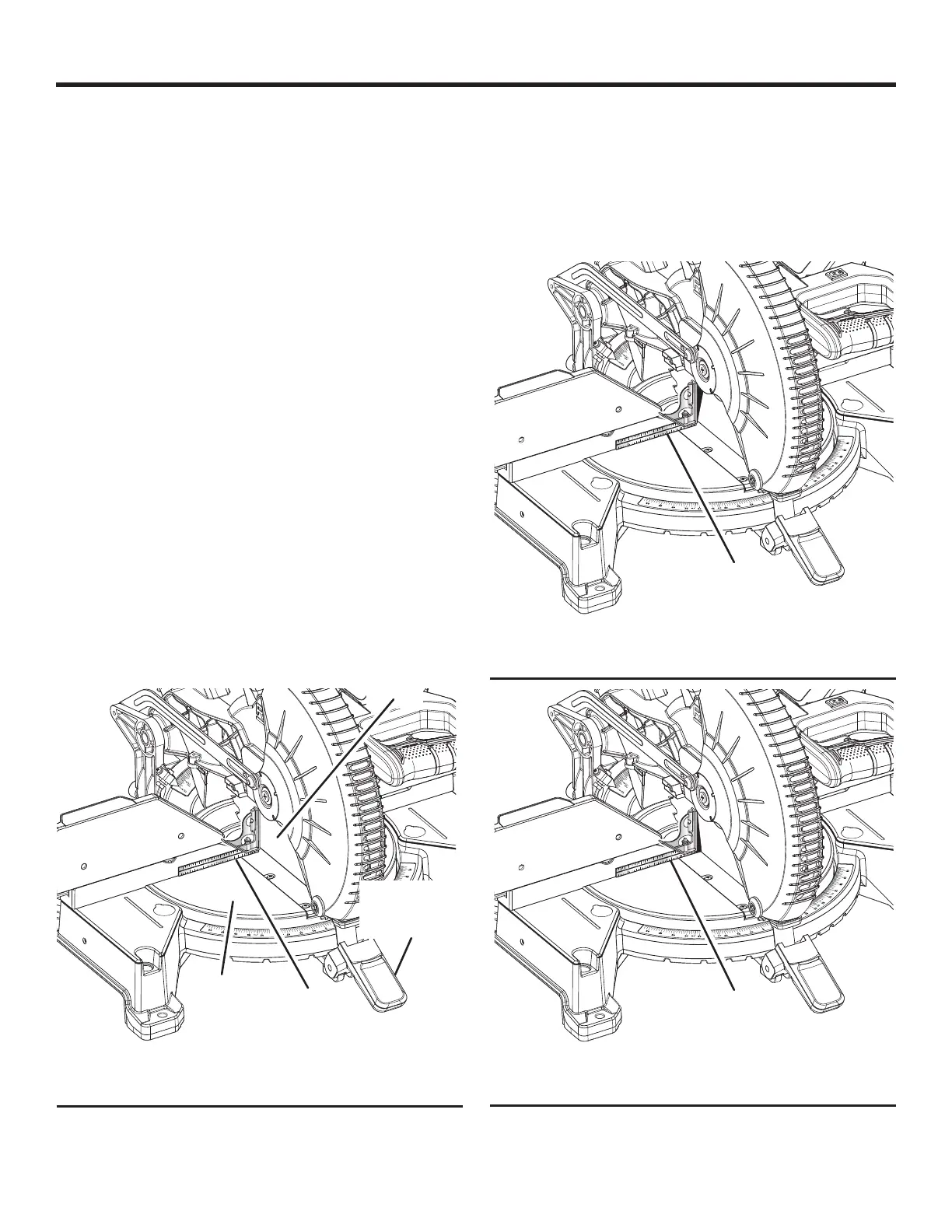

VISTA DE LA HOJA FUERA DE ESCUADRA CON LA MESA DE
INGLETES; SE REQUIEREN AJUSTES
VISTA DE LA HOJA FUERA DE ESCUADRA CON LA MESA DE
INGLETES; SE REQUIEREN AJUSTES
Fig. 23
Fig. 22
 Suelte el botón de detención de afloje, enganchando de la
muesca; luego, presione la palanca de seguridad de inglete
para asegurar la mesa de ingletes.
 Presione el pasador de tope de bisel hacia adentro.
 Afloje la perilla de fijación de bisel y mueva el brazo de la sierra
hasta que quede asentado en el tope de bisel a 0°.
 Coloque una escuadra de combinación contra la mesa de
ingletes y parte plana de la hoja de la sierra.
NOTA: Asegúrese de que la escuadra toque la parte plana de
la hoja de la sierra, no los dientes.
 Gire la hoja con la mano y revise la alineación de la hoja con la
mesa en varios puntos.
 El borde de la escuadra y la hoja de la sierra deben estar
paralelas, como se muestra en la figure 21.
 Si la parte superior o inferior de la hoja de la sierra forma un
ángulo con respecto a la escuadra, como se muestra en las
figuras 22 y 23, se requieren ajustes.
 Afloje la perilla de seguridad de bisel.
 Ajuste el tornillo de tope de bisel a 0° para que la hoja se alinee
con la escuadra. Consulte Ajuste del bisel a 0° en la sección
Ajustes.
 Reajuste la perilla de seguridad de bisel. Vuelva a comprobar
la alineación de la hoja a la mesa.
Para escuadra la hoja a 45°:
 Afloje la perilla de fijación de bisel y mueva el brazo de la sierra
a 45° bisel. Apriete la perilla de fijación de bisel.
NOTE: Para obtener los ángulos de bisel adecuados, tire del
pasador de tope de bisel e incline la sierra hacia el ángulo
derecho del bisel deseado.
 Con un escuadra de combinación, comprobar la alineación de
la hoja a la mesa como se indicó anteriormente.
 Si es necesario un ajuste, consulte Ajuste del bisel a 45° en la
sección Ajustes.
La sierra ofrece varios indicadores de escala. Después de efectuar
los ajustes de escuadrado, puede ser necesario aflojar los tornillos
de los indicadores y reajustarlos a cero. Vea las figuras 19 y 20.
VISTA CORRECTA DE LA HOJA A
ESCUADRA CON LA MESA DE INGLETES
ESCUADRA DE
COMBINACIÓN
ESCUADRA DE
COMBINACIÓN
ESCUADRA DE
COMBINACIÓN
22.5
Fig. 21
HOJA
PALANCA DE
SEGURIDAD DE
INGLETE
MESA DE
INGLETES
