15 - Français

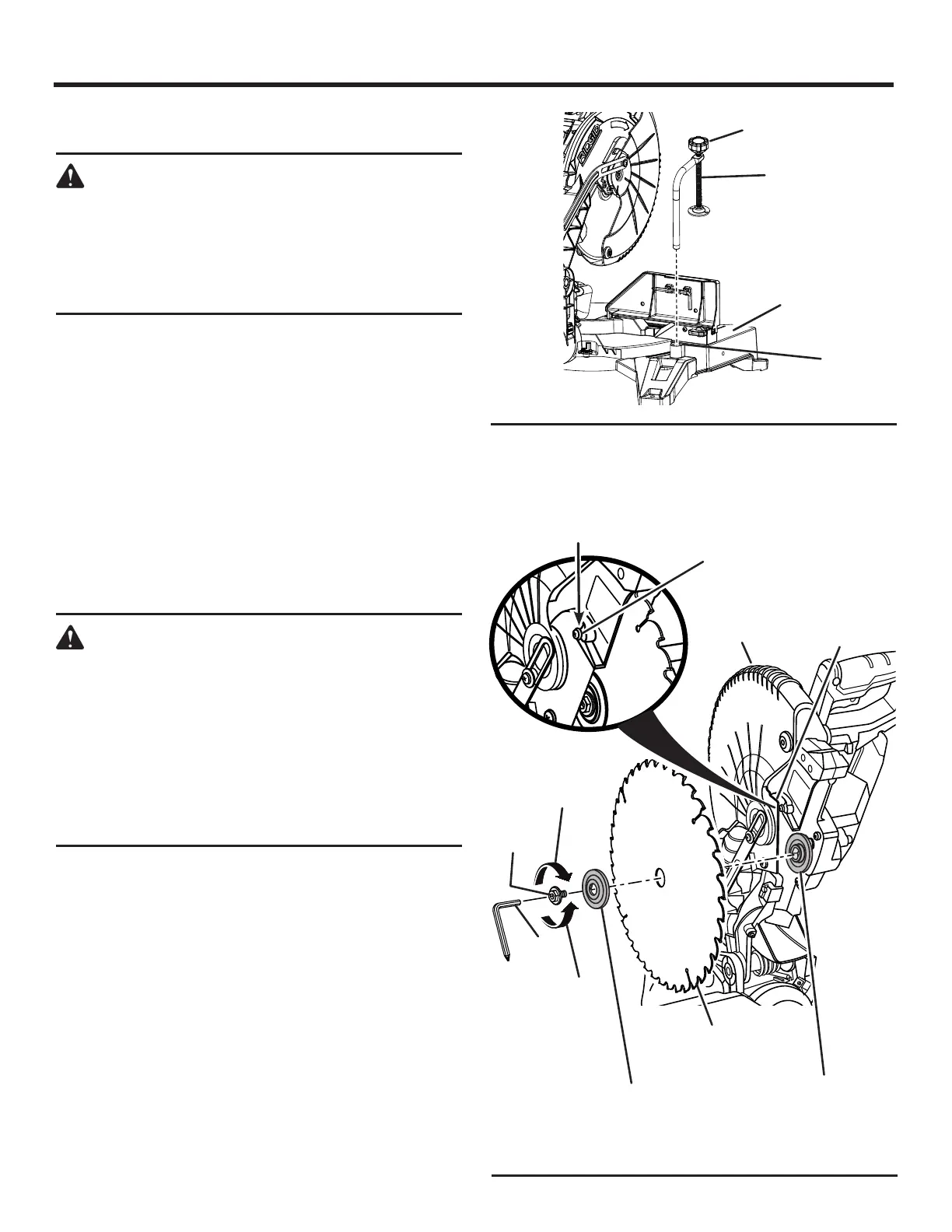

BRIDE DE SERRAGE DE PIÈCE
Voir la figure 12.
AVERTISSEMENT :
Dans certaines conditions, la bride de serrage de
pièce peut interférerer avec le fonctionnement de
la protection de lame. Toujours s’assurer du libre
fonctionnement de la protection de lame avant de
commencer la coupe, afin de réduire le risque de
blessure grave.
La bride de pièce permet un contrôle accru en bridant la pièce
sur le guide de la scie. Elle évite aussi que la pièce ne se
déplace vers la lame. C’est très utile lors de la coupe d’onglets
composés.
En fonction de l’opération de coupe et de la taille de la pièce, il
peut être nécessaire d’utiliser un serre-joint au lieu de la bride
de serrage de pièce pour bloquer la pièce avant d’effectuer la
coupe.
Installation de la bride de serrage de pièce :
 Placer l’axe de la bride de serrage de pièce dans un des
trous de la base de la table de la scie.
 Tourner le bouton de la bride de serrage de pièce, si besoin.
INSTALLATION DE LA LAME
Voir la figure 13 et 14.
AVERTISSEMENT :
Votre scie ne peut accepter qu’une lame d’un diamètre
de 305 mm (12 po) au maximum. D’autre part,
n’utilisez jamais une lame trop épaisse pour permettre
à la rondelle extérieure de lame de s’enclencher avec
les méplats de la broche. Des lames plus grandes
viendront en contact avec le protège-lame, alors
que des lames plus épaisses empêcheront la vis de
lame de fixer celle-ci sur la broche. L’une ou l’autre
de ces situations peut entraîner un accident grave et
gravement blesser.
 Débrancher la scie.
 Relever le bras de la scie.
 Avec la pointe du tournevis cruciforme de la clé pour lame,
desserrer, mais ne pas enlever, la vis de protection de la
lame. Glisser le couvercle du boulon de la lame pour exposer
le boulon de la lame.
 Appuyez sur le bouton de blocage de la broche et tournez
le boulon de la lame jusqu’à ce que la broche se bloque.
 Avec l’extrémité hexagonale de la clé pour lame, desserrer
et retirer le boulon de lame.
NOTE : Le boulon de la lame est doté d’un filet à gauche.
Tournez le boulon de la lame dans le sens horaire pour le
desserrer.
 Retirez le flasque extérieur de la lame. Ne pas retirez le
flasque intérieur de la lame.
10
15
20
25
22.5
31.6
30
35
40
45
50
15
20
25
30
35
40
45
31.6
22.5
50
ASSEMBLAGE
BASE
BRIDE DE
SERRAGE DE
PIÈCE
BOULON
DE LAME
PROTÈGE-
LAME
INFÉRIEURE
LAME
COUVERCLE
DU BOULON
DE LA LAME
RONDELLE INTÉRIEURE
DE LAME AVEC DOUBLES
MÉPLATS EN « D »
POUR
DESSERRER
POUR
SERRER
CLÉ DE
LAME
RONDELLE DE LAME
EXTÉRIEURE AVEC
DOUBLES MÉPLATS
EN « D »
VIS DU COUVERCLE DE
BOULON DE LA LAME
NOTE : AVANT
D’UTILISER, REMETTRE
LA VIS EN PLACE ET LA
SERRE FERMEMENT
POUR EMPÊCHER LE
MOUVEMENT DE GARDE
Fig. 12
Fig. 13
BOUTTON
TROUS
