CARACTERÍSTICAS
FAMILIARÍCESE CON LA SIERRA
INGLETEADORA COMPUESTA
Vea la figura 1.
El uso seguro que este producto requiere la comprensión de
la información impresa en la herramienta y en el manual del
operador así como ciertos conocimientos sobre el proyecto a
realizar. Antes de usar este producto, familiarícese con todas
las características de funcionamiento y normas de seguridad.
HOJA DE 12 pulg. (305 mm)
Con la sierra ingleteadora combinada se incluye una hoja de
corte de 305 mm (12 pulg.). Corta materiales hasta de 190,5 mm
(7-1/2 pulg.) de ancho, según el ángulo al que se efectúe el
corte.
TORNILLO DE AJUSTE DEL TOPE DE BISEL
Vea la figura 2.
Hay un tornillo de ajuste de tope de bisel en cada lado del brazo
de la sierra. Estos tornillos de ajuste son para efectuar ajustes
finos a 0°, 33,9°, 45° y 48°.
NOTA: Utilice el control manual de bisel para lograr ángulos
de bisel de 33,9°; 45° y 48°. Cuando haga un corte que no sea
en bisel, el control manual de bisel debe estar en una posición
de 48°.
MANGO DE ACARREO
Vea la figura 3.
Para su conveniencia al trasladar o transportar la sierra
ingleteadora de un lugar a otro, la sierra dispone de un mango
de acarreo en la parte superior del brazo. Para transportar la
sierra, apáguela y desconéctela, después baje el brazo de
la sierra y asegúrelo en la posición inferior. El brazo se fija
oprimiendo el pasador de seguridad.
PALANCA DE CONTROL MANUAL DE
RETENCIÓN
Para comodidad, presione la palanca de control manual de
detención para girar la mesa de ingletes sin soltar el botón de
detención de afloje.
FRENO ELÉCTRICO
Hay un freno eléctrico para detener rápidamente el giro de la
hoja después de soltarse el gatillo del interruptor.
GUÍA LÁSER
Para realizar cortes más precisos, se incluye una guía láser con
su sierra ingleteadora. Cuando se usa correctamente, la guía
láser facilita la realización de cortes de precisión.
INTERRUPTOR EL LÁSER
Utilice el interruptor el láser para encender y apagar el láser.
PALANCA DE
SEGURIDAD
DE INGLETE
INTERRUPTOR
EL LÁSER
TORNILLO
DE AJUSTE
DEL TOPE
CONTROL MANUAL
DE BISEL
PASADOR DE
FIJACIÓN
MANGO DE
ACARREO
BRAZO DE LA SIERRA ASEGURADO EN
LA POSICIÓN INFERIOR

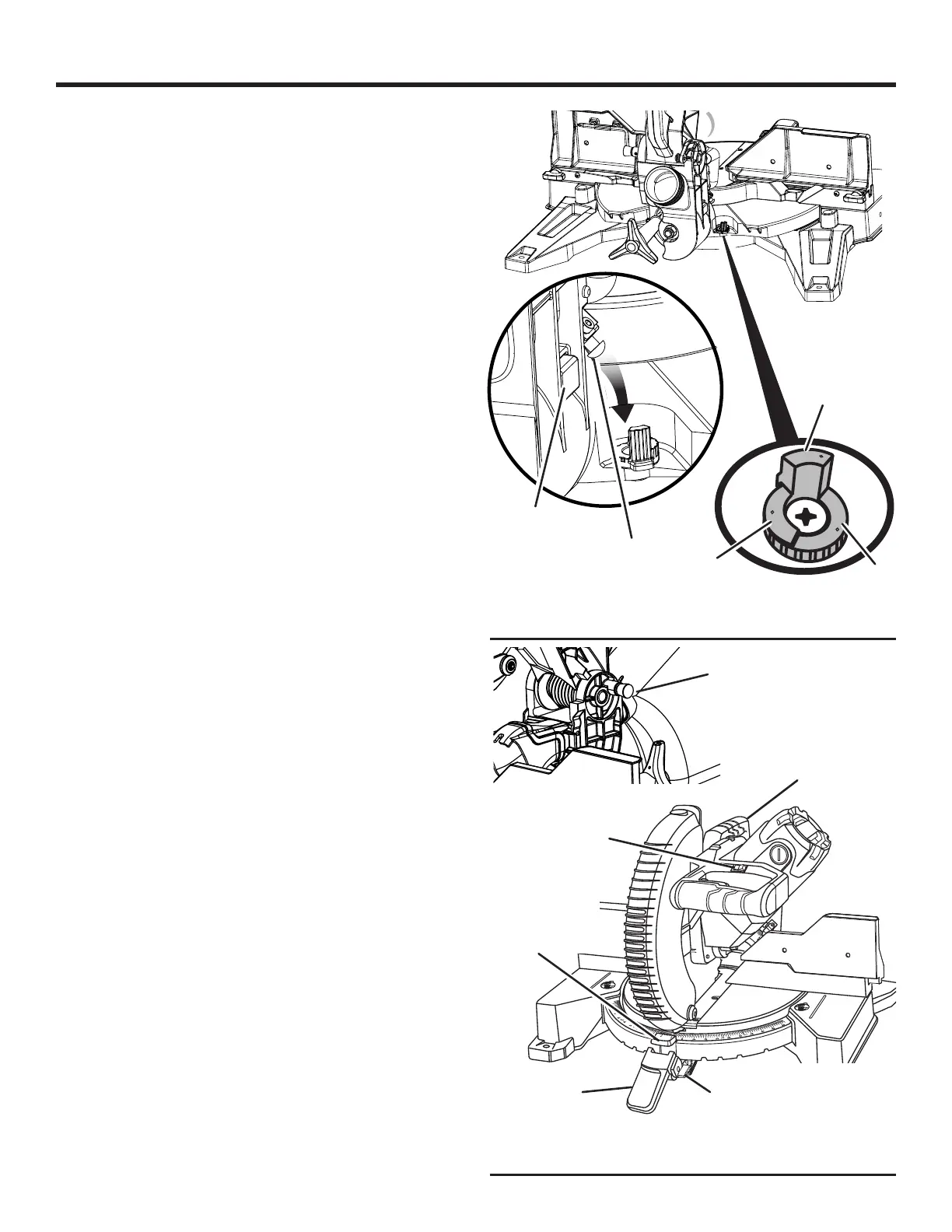

Fig. 3
Fig. 2
45º
33.9º
48º
3
3.
9
4
5
4
8
BOTÓN
TOPE PARA
BISEL CERO
PALANCA DE
CONTROL MANUAL DE
RETENCIÓN
BOTÓN DE
DETENCIÓN DE
AFLOJE
