19 - Español
GUÍA
TORNILLOS
DE LA TAPA DE
CABEZA HUECA
TORNILLOS
DE LA TAPA DE
CABEZA HUECA

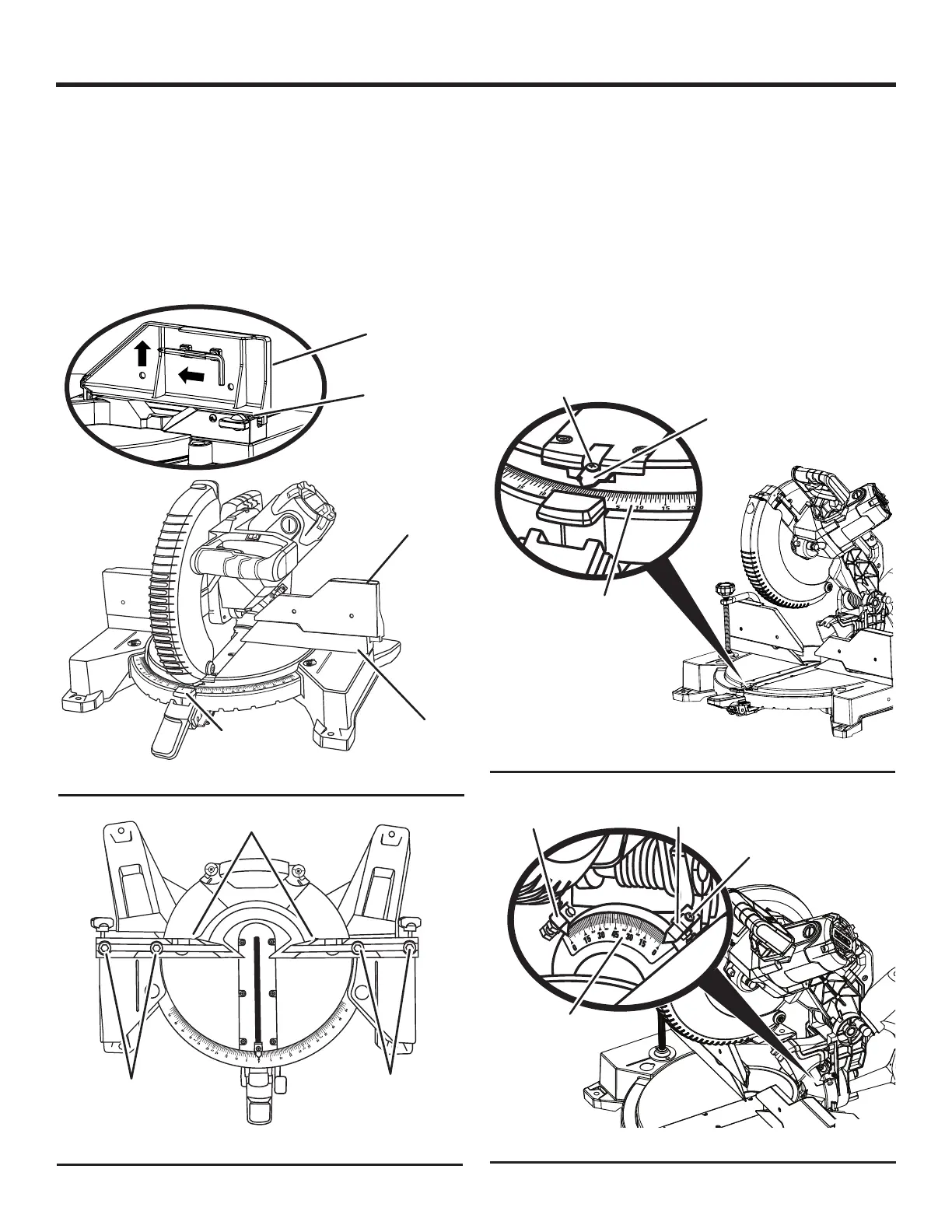

Fig. 21
GUÍA
GUÍA DE
INGLETES
DESLIZABLE
Fig. 20
BOTÓN DE
DETENCIÓN DE
AFLOJE
GUÍA DE
INGLETES
DESLIZABLE
TORNILLO
DE GUÍA
ARMADO
ESCALA DE
INGLETES
INDICADOR
DE LA ESCALA
TORNILLO DEL
INDICADOR
ESCALA DE
BISELES
INDICADOR
DE LA ESCALA
INDICADOR
DE LA ESCALA
TORNILLO DEL
INDICADOR
Fig. 22
Fig. 23
33.9
33.9
22.5
22.5
 Gire la guía hacia la izquierda o hacia la derecha hasta que
la hoja esté en forma paralela a la escuadra.
 Reajuste los tornillos firmemente. Verifique la cuadratura de
la hoja en la guía y reajústela si es necesario.
 Reemplace las guías de ingletes deslizables.
La sierra ofrece varios indicadores de escala. Después de
efectuar los ajustes de escuadrado, puede ser necesario aflojar
los tornillos de los indicadores y reajustarlos a cero. Vea las
figuras 22 y 23.
ESCUADRADO DE LA HOJA CON LA MESA DE
INGLETES
Vea las figuras 24 a 26.
Para escuadra la hoja a 0°:
 Desconecte la sierra.
 Tire del brazo de la sierra completamente hacia abajo y
enganche el pasador de seguridad para asegurar el brazo
en la posición de traslado.
 Levante la palanca de seguridad de inglete; luego, baje y
mantenga el botón de detención de afloje en la mesa de
ingletes.
