ii

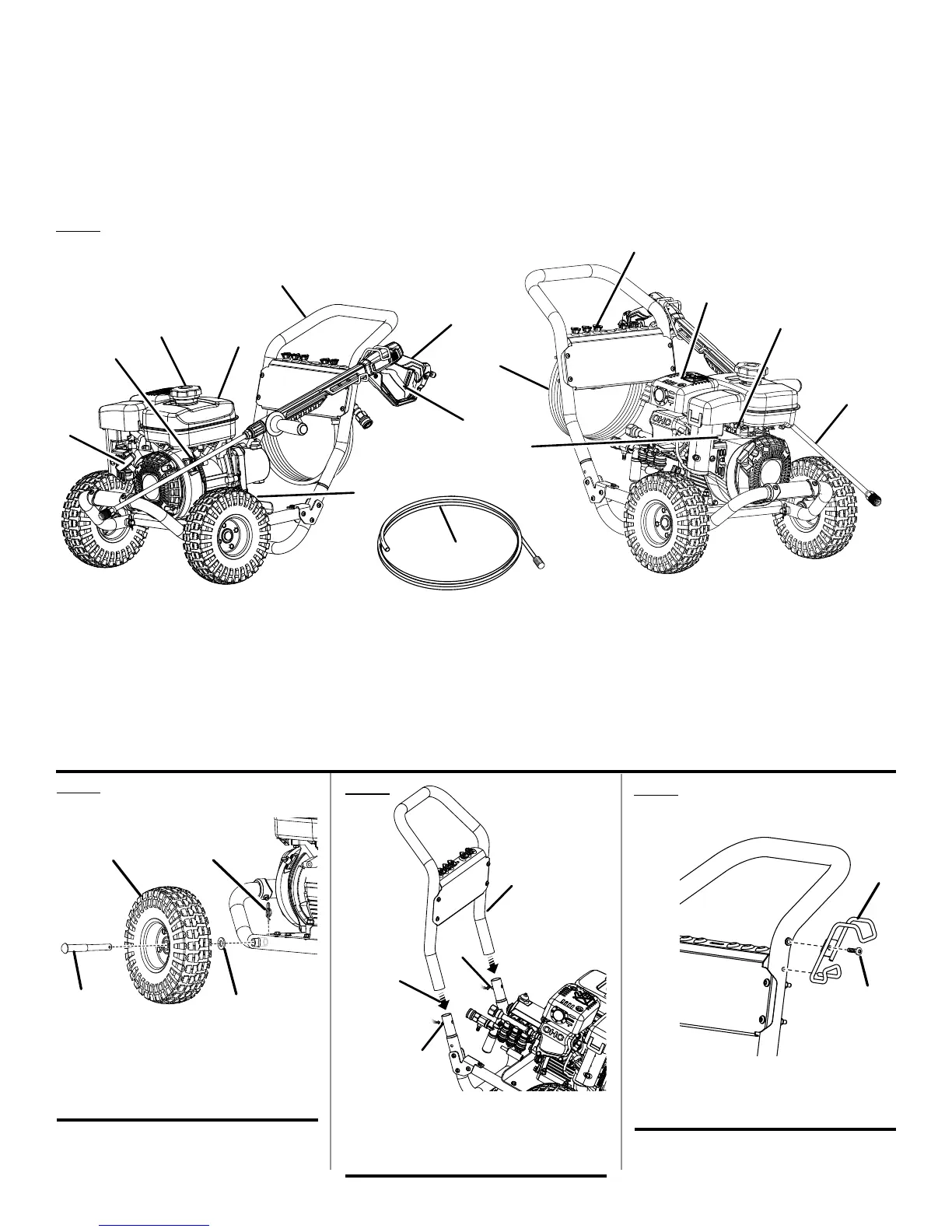

Fig. 1
A - Fuel cap (bouchon de carburant, tapa del
combustible)
B - Starter grip and rope (poignée du lanceur et
corde, mango del arrancador y cuerda)
C - Fuel tank (réservoir de carburant, tanque de
combustible)
D - Oil cap/dipstick (bouchon/jauge d’huile, tapa
del aceite con varilla de nivel)
E - Injection hose with filter (flexible d’injection
avec filtre, manguera de inyección con filtro)
F - Engine switch (commutateur de moteur,
interruptor del motor)
G - Choke (volet de départ, anegador)
H - High pressure hose (manguera de alta
presión)
I - Nozzles and nozzle storage (buses et
etrangement de buse, boquillas y
compartimientos para boquillas)
J - Handle (poignée, mango)
K - Trigger handle (poignée de gâchete, mango
del gatillo)
L- Trigger with lock out (gâchette avec
verouillage, gatillo con seguro)
M- Spray wand (lance de pulvérisation, tubo de
rociado)
N- Muffler (silencieux, silenciador)
O- Fuel valve (robinet de carburant, válvula de
combustible)
E
A - Handle (poignèe, mango)
B - Push to insert (capuchon de verrouillage du
manche, tapa de aseguramiento del mango)
C - Push-pin button (bouton-poussoir, para
chinches)
A
C
C
D
K
L
A
M
F
J
I
H
G
B
Fig. 4
C
Fig. 3
A
B
Fig. 2
A - Hitch pin (axe de blocage, pasador de
enganche)
B - Washer (rondelle, arandela)
C - Wheel (roue, rueda)
D - Axle (essieu, eje)
A
B
C
D
A - Trigger handle holder (support poignée de
gâchete, soporte para mango del gatillo)
B - Screw (boulon, perno)
N
O
See this fold-out section for all of the figures referenced
in the operator’s manual.
Consulter l’encart à volets afin d’examiner toutes les figures mentionnées
dans le manuel d’utilisation.
Consulte esta sección desplegable para ver todas las figuras a las que se hace referencia
en el manual del operador.
B
