12
INSTALLAZIONE
ITALIANO
2.6 Collegamento dei termostati bassa
temperatura
I BAG
3
sono dotati di termostati limite bassa temperatura (TB)
che proteggono le zone di bassa temperatura da temperature di
mandata superiori a 55°C.
9
Non collegare i termostati limite bassa temperatura (TB) in
caso di impianti ad alta temperatura.
Per installazioni su impianti di bassa temperatura (pavimento)
scegliere uno dei seguenti collegamenti:
− caldaia – collegare il termostato bassa temperatura TB, fi li
marrone (MA) e blu (BL), all’ingresso TBT di caldaia (vedi ma-
nuale installatore per collegamento e funzionamento caldaia
in caso di intervento di almeno uno dei termostati TB).
− BAG - collegare il termostato bassa temperatura TB all’inter-
no del quadro elettrico del modulo, rimuovendo il ponticello
viola (VI) e collegando i fi li marrone (MA) e blu (BL) al posto del
ponticello precedentemente rimosso.
− In caso di intervento di almeno uno dei termostati TB verrà
interrotta l’alimentazione a tutti i circolatori e la richiesta alla
caldaia fi no al ripristinarsi delle normali condizioni di funzio-
namento.
VI
RS
NE
BI
MA
MA
MA
TB
MA
BL
2.7 Collegamenti elettrici
Il BAG
3
è predisposto con dei passacavi in gomma (1) posti nella
parte superiore del box per il passaggio dei cablaggi elettrici.
1
Di seguito verrà spiegato come collegare opportunamente il
BAG
3
ai vari dispositivi e alla caldaia.
9
Prima di effettuare qualsiasi intervento di tipo elettrico po-
sizionare l’interruttore generale dell’impianto su “spento”.
Collegamento del BAG
3
all’alimentazione elettrica
− Condurre il cavo (2), fuoriuscente dalla scatola connes-
sioni elettriche (3), attraverso il passacavo (1) e collegarlo
all’alimentazione elettrica (fase-neutro-terra), avendo
cura di non allacciarsi sotto il fusibile di caldaia.
2
3

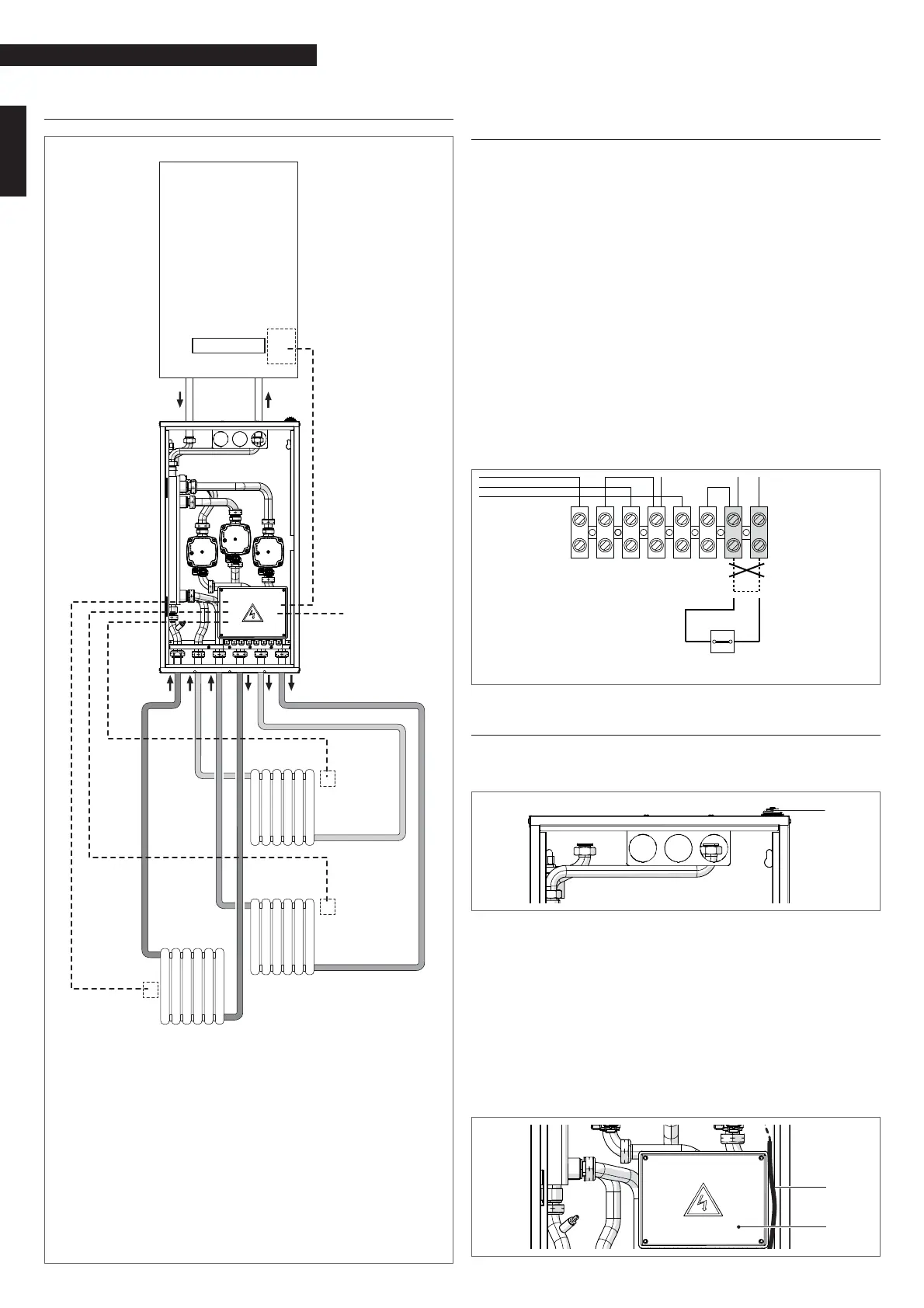

2.5 Schema di principio installazione tipica
Caldaia
TA
230V~
50Hz
IAT 1
zona 1
TA2-CT2
TA3-CT3
TA1-CT1
IAT 3
zona 3
IAT 2
zona 2
TA Connessione termostato ambiente
TA1-CT1 Termostato ambiente/cronotermostato
zona 1 ALTA temperatura
TA2-CT2 Termostato ambiente/cronotermostato
zona 2 ALTA temperatura
TA3-CT3 Termostato ambiente/cronotermostato
zona 3 ALTA temperatura
IAT1 Impianto diretto ALTA temperatura 1
IAT2 Impianto diretto ALTA temperatura 2
IAT3 Impianto diretto ALTA temperatura 3
