Riello BAG3 AP - Dati Tecnici; Attacchi Idraulici

5
GENERALITÀ
ITALIANO
BAG
3
3 AP
50
50 5050 110 170
160
75 85
50 110
Ec Uc
400
60 60 60 60 60
3
BAG
3
2 AP BAG
3
AP
170 170
115 80
Rd1
Md1Rd2
Rd3 Md2
Md3
56
Ec Uc
400
60 120 60
170 170
115 80
Rd1
Md1Rd2
Md2
Ec Uc
400
180
170 170
115 80
Rd1
Md1
722

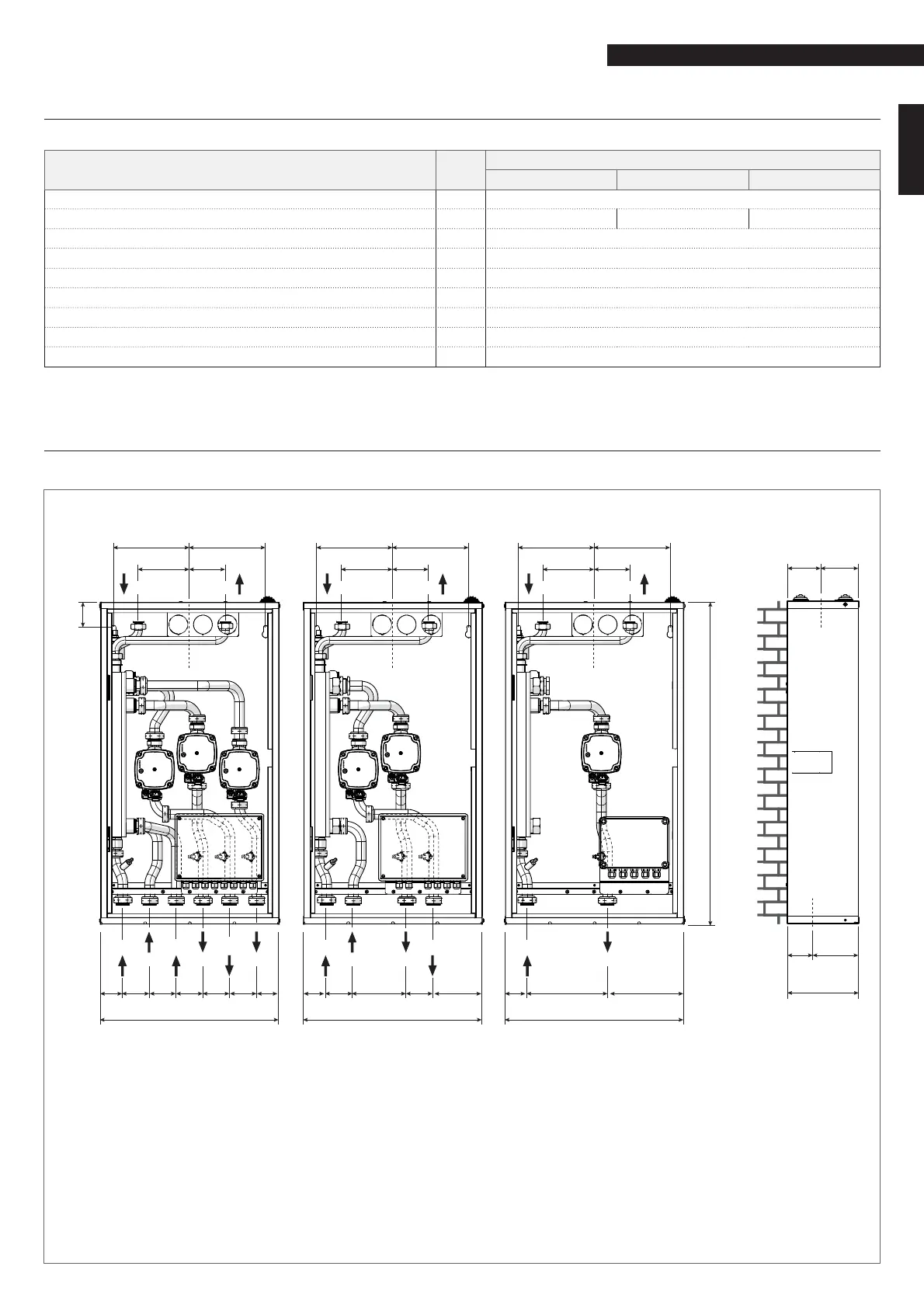

1.6 Dati tecnici
1.7 Attacchi idraulici
Le caratteristiche degli attacchi idraulici sono le seguenti:
Ec Entrata dalla caldaia (Ø 3/4”)
Uc Uscita verso la caldaia (Ø 3/4”)
Md1 Mandata impianto diretto 1 (Ø 3/4”)
Md2 Mandata impianto diretto 2 (Ø 3/4”)
Md3 Mandata impianto diretto 3 (Ø 3/4”)
Rd1 Ritorno impianto diretto 1 (Ø 3/4”)
Rd2 Ritorno impianto diretto 2 (Ø 3/4”)
Rd3 Ritorno impianto diretto 3 (Ø 3/4”)
9
La lunghezza massima dei collegamenti idraulici tra caldaia e BAG
3
non deve superare i 15 m.
DESCRIZIONE UM
BAG
3
3 AP 2 AP AP
Alimentazione elettrica V~Hz 230(±10%)~50
Potenza massima assorbita W 158 105 53
Potenza assorbita dal singolo circolatore - min / max W 6 / 52
Assorbimento elettrico del singolo circolatore - min / max A 0,07 / 0,49
Temperatura di funzionamento °C 20 ÷ 90
Grado di protezione elettrica pensile - IP10D
Grado di protezione elettrica incasso - IPX4D
Pressione massima bar 3
Temperatura ambiente richiesta per l’installazione °C maggiore di 4
