FRANÇAIS

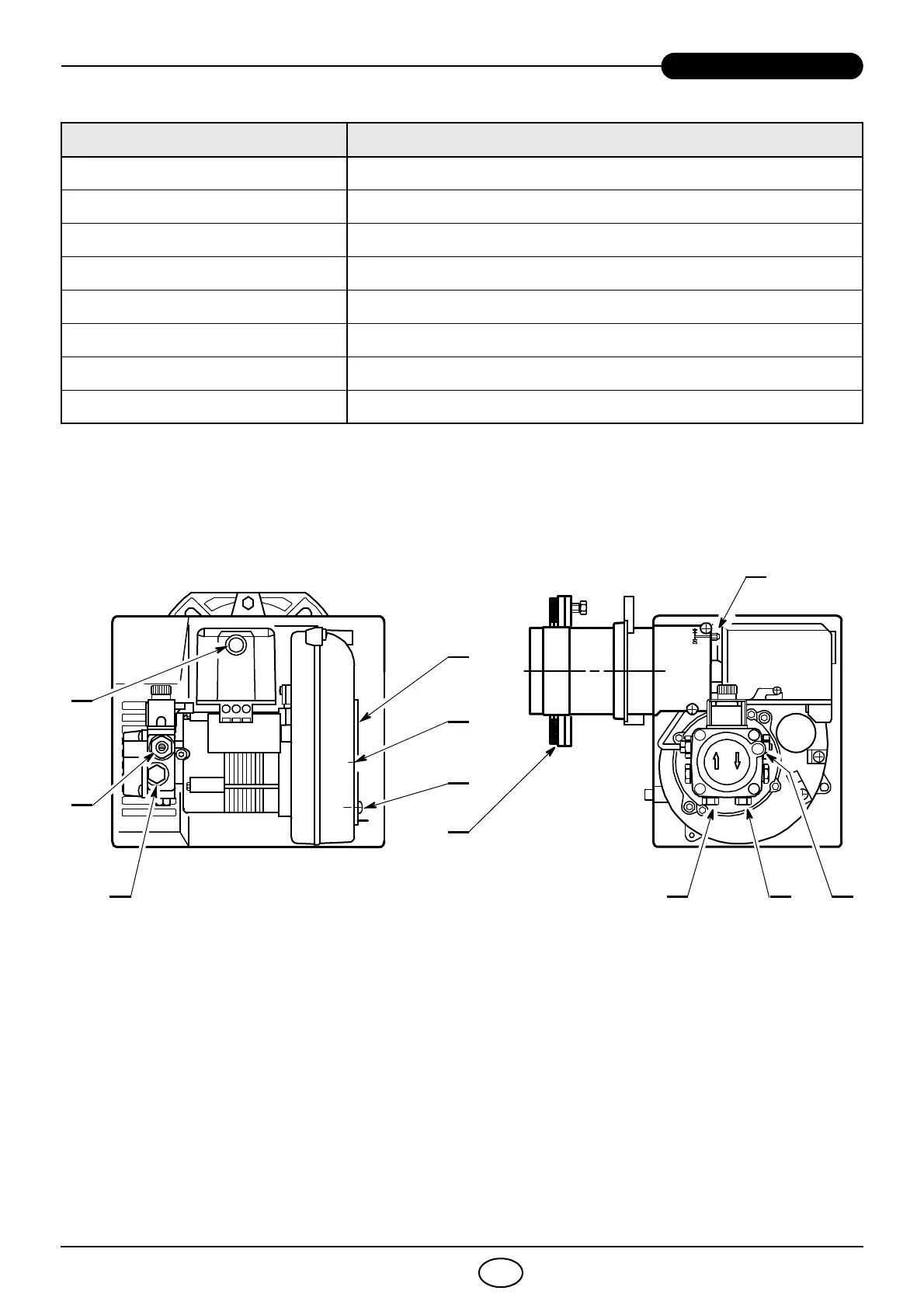

DONNEES TECHNIQUES
Brûleur avec label CE conformément aux directives CEE: EMC 2004/108/CE, Basse Tension 2006/95/CE
et Machines 2006/42/CE.
Brûleur conforme au degré de protection IP 40 selon EN 60529.
TYPE 461T58
Puissance thermique – Débit 30 60 kW – 2,5 5 kg/h
Combustible Fioul domestique, viscosité 4 6 mm
2
/s à 20 °C
Alimentation électrique Monophasée, 220V ± 10%
~
60Hz
Moteur 1A absorbés – 3300 t/min – 345 rad/s
Condensateur 2,5 F
Transformateur d’allumage Secondaire 8 kV – 16 mA
Pompe Pression: 8 15 bar
Puissance électrique absorbée 0,18 kW
1 – Raccord de retour
2 – Raccord d’aspiration
3 – Prise manomètre
4 – Régulateur pression pompe
5 – Prise vacuomètre
6 – Vis blocage volet d’air
7 – Volet d’air
8 – Vis réglage tête combustion
9 – Bouton de réarmement avec
signalisation de sécurité
10 – Bride avec joints isolants
5
D8070
Fig. 1
123
4
9
6
6
7
10
8
