1541
2
NL

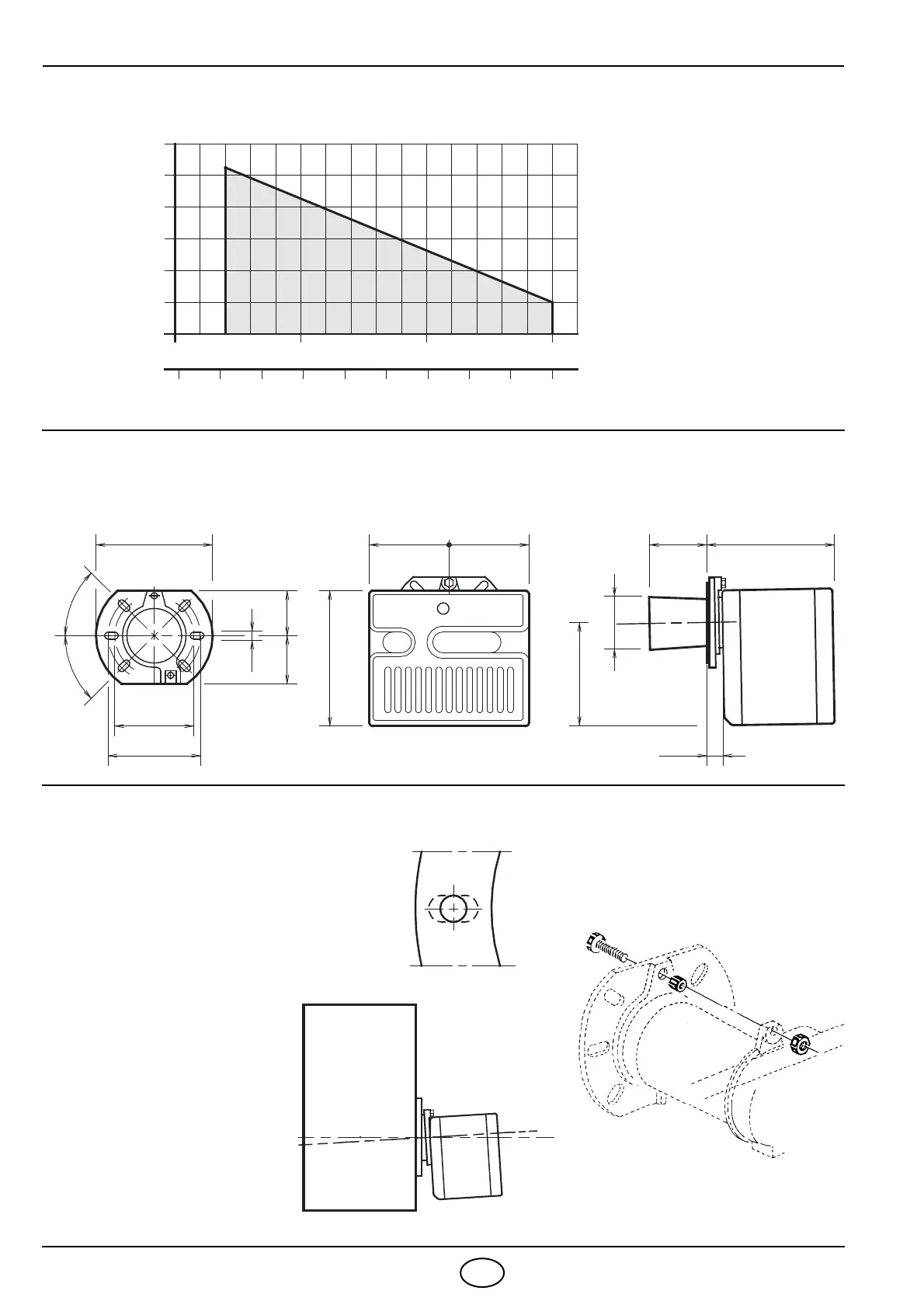

WERKINGSVELD
(volgens EN 267)
AFMETINGEN
BEVESTIGING AAN DE KETEL
0,6
0
0,2
0,4
1 1,5 2,52 Oliedebiet - kg/h
14 20 26 30 Thermisch vermogen - kW
D5603
0,1
0,3
0,5
16 18 22 24 2812
Druk in de
verbrandingskamer
mbar
Flens Brander
252
88 203
130
=
19
45°
215
11
164
D5509
=
180
75 72
150
45°
ø 87
Het is absoluut noodzakelijk dat de flens-
dichting tussen de frontplaat en de flens
wordt aangebracht. (9, fig. 1).
De flensdichting heeft zes gaten die
eventueel kunnen worden aangepast.
(zie fig. hiernaast).
Als de brander geplaatst
is moet hij lichtjes over-
hellen,
(zie fig. 2).
De toevoer van stookolie
is langs beide kanten
van de brander mogelijk.
D5242
D5218
Fig. 2
BEVESTIGING BRANDER
S7386
