6 DESCRIZIONE DISPLY
Il display LCD consente di fornire all’utente/operatore tutte le segnalazioni riguardanti lo stato di funzionamento della
macchina ed eventuali condizioni di allarme.
Il display presenta due righe: una riga di stato (riga superiore) ed una riga di stato/allarmi (riga inferiore).
Le possibili quattro condizioni di funzionamento sono illustrate di seguito.
In caso di assenza di blackout e in presenza di uno sfasamento (shift) compreso tra 0° e 11°, sulle due righe dell’LCD
viene indicato ciclicamente lo stato delle uscite, indicazione della linea (due alla volta) con la potenza erogata in VA, e
indicazione del carico (1, 2, 3, ecc…) connesso alla linea, come mostrato in figura (a) e (b).
In caso di blackout di una delle due linee di ingresso o nel caso di sfasamento tra le due linee superiore ad 11°, il
display LCD ne da indicazione sulla riga di stato/allarmi, come mostrato in figura (c) e (d).
L’indicazione dello sfasamento è un multiplo di 11.

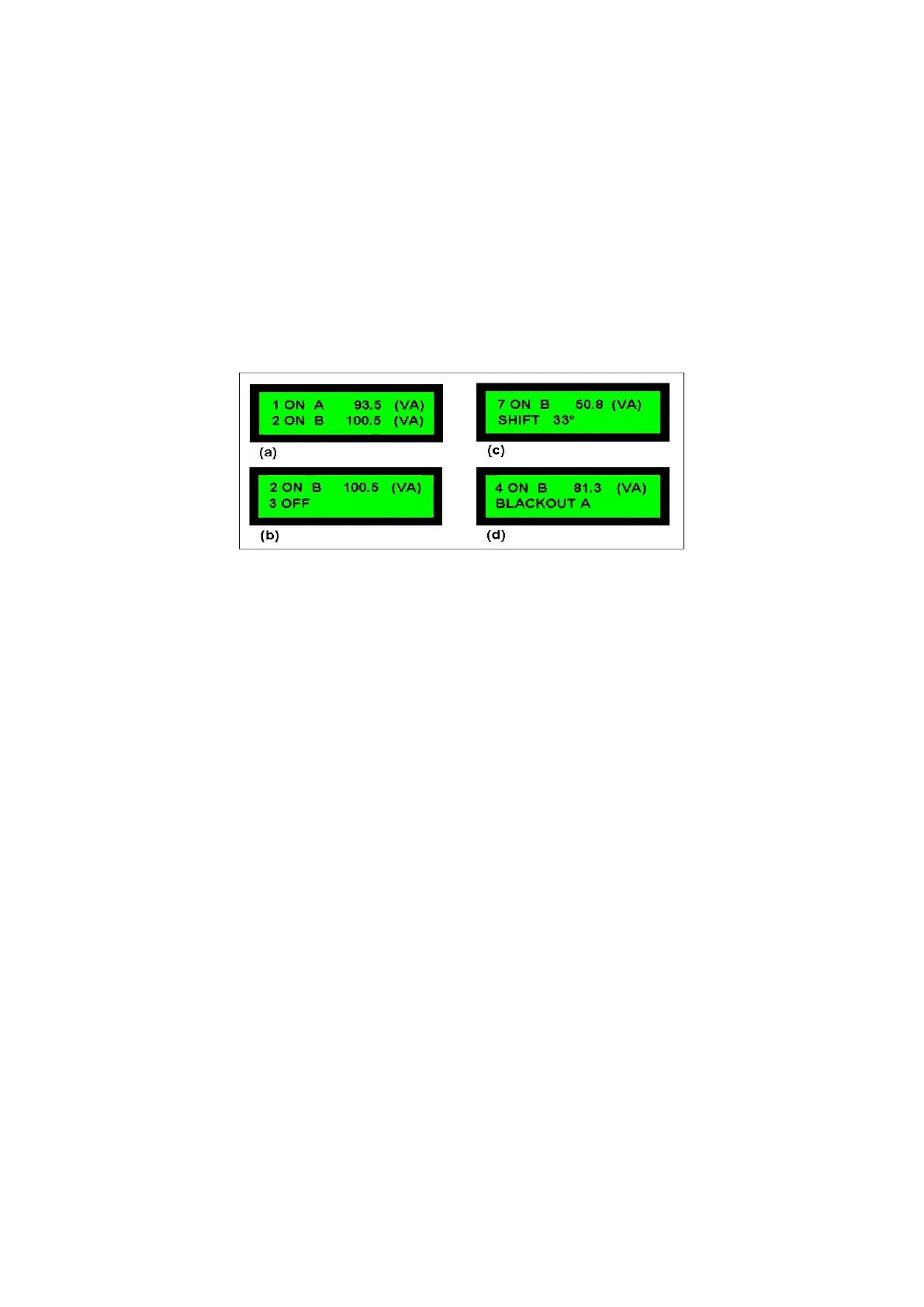

Esempi di visualizzazioni
Per quanto riguarda gli allarmi, il Multi Switch non fornisce alcun tipo di segnalazione acustica ma solo informazioni
tramite il display LCD.
