3 ISTRUZIONI PER L’INSTALLAZIONE
Estrarre con cautela la macchina dal proprio imballaggio.
Fissare le maniglie ai lati dell’apparecchiatura con le viti in dotazione.

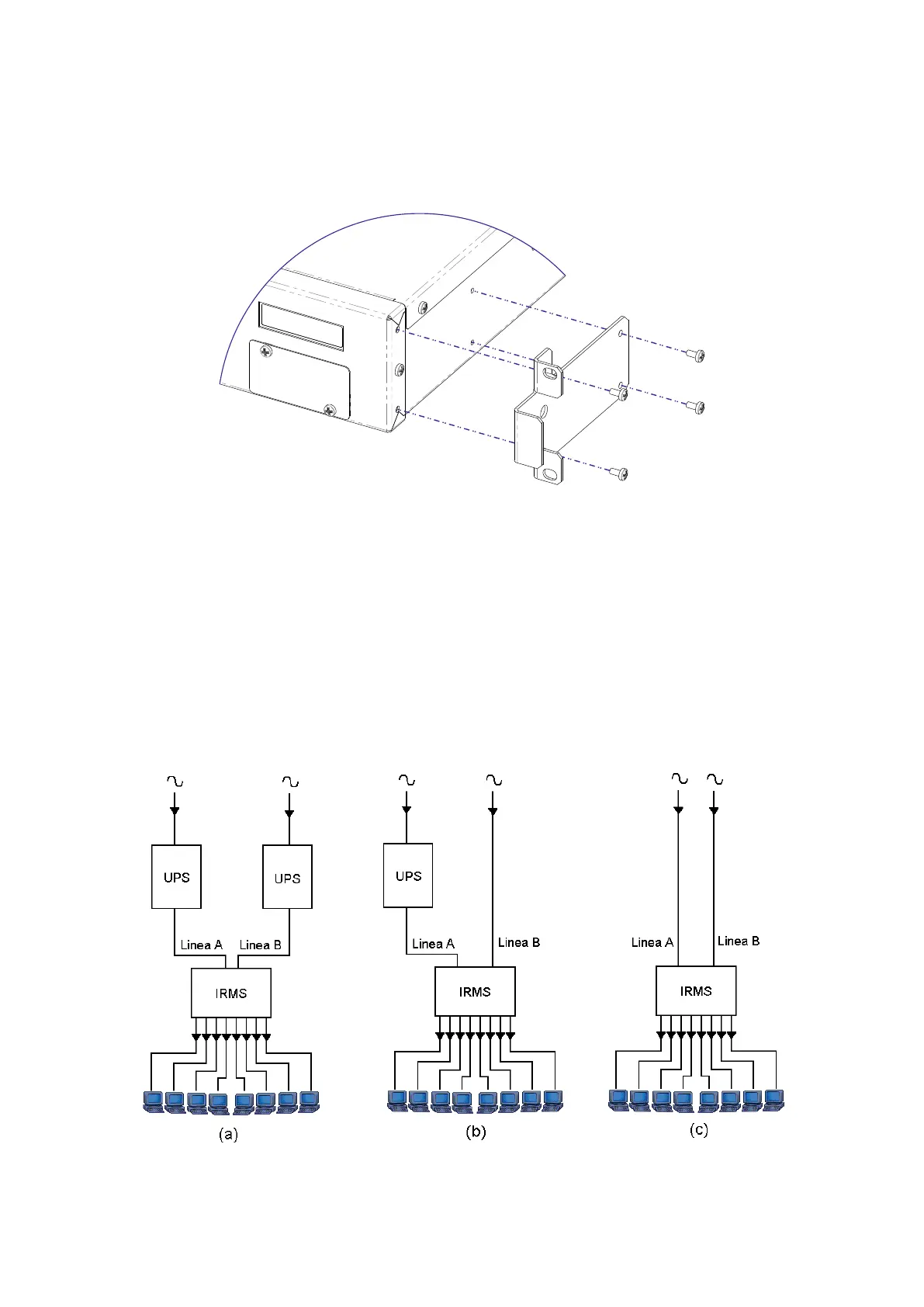

Montaggio delle maniglie
Installare a monte dell’apparecchiatura un interruttore magnetotermico da 16A con curva di intervento B o C.
Per maggior sicurezza e per evitare di effettuare connessioni sbagliate, utilizzare i cavi di alimentazione forniti con la
macchina.
Le configurazioni possibili delle alimentazioni del Multi Switch sono illustrate nella figura seguente.
La configurazione (a) è la migliore in termini di:
 affidabilità;
 protezione e continuità dell’alimentazione elettrica.
Nella configurazione (c), le due linee “A” e “B” o sono due linee differenti, o presentano a monte due sezionatori
differenti.
Possibili configurazioni delle alimentazioni del Multi Switch
