2901898
12
F

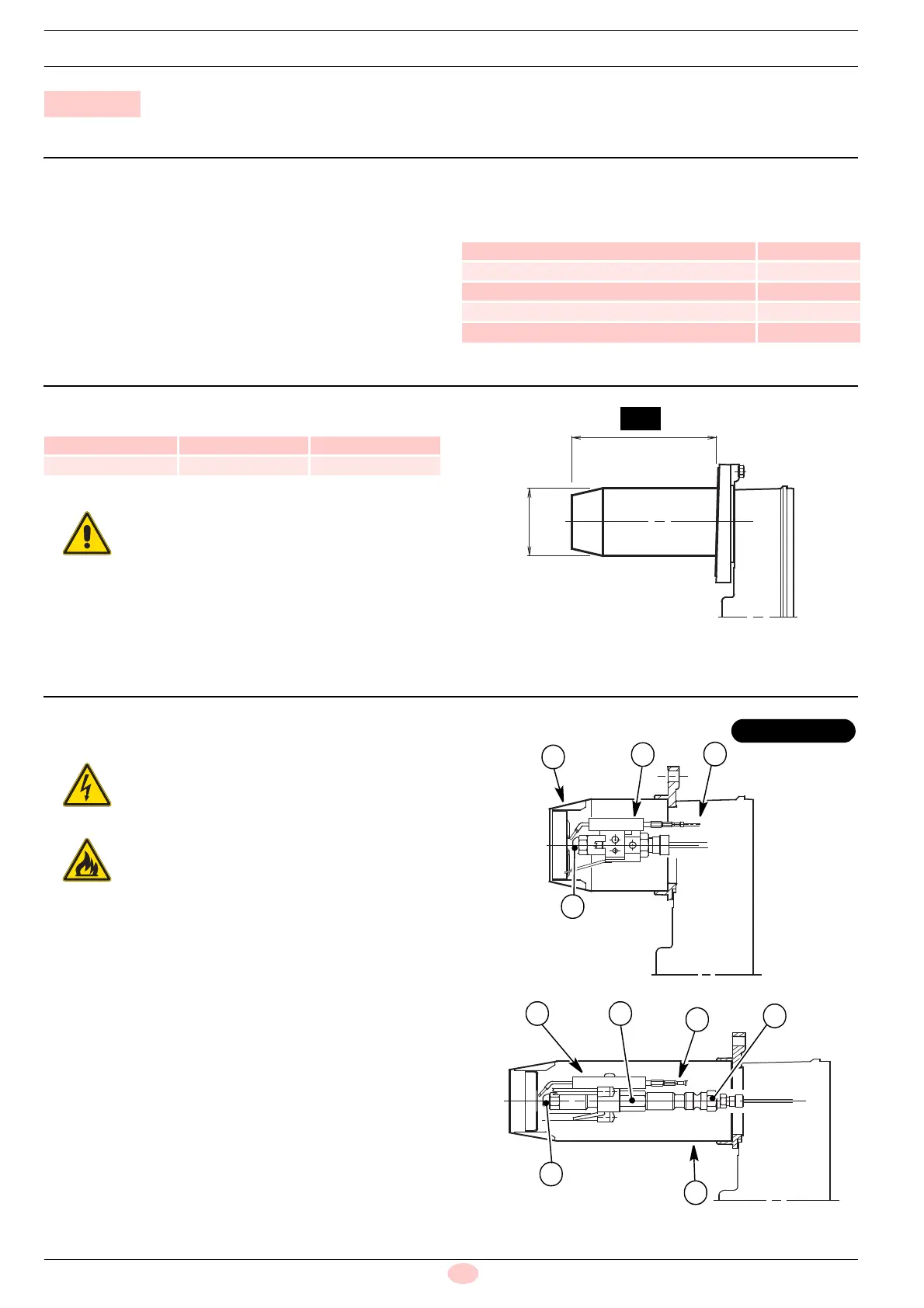

Kit tête de combustion longue
2.1 Description du kit
Ce manuel fournit les indications pour préparer le brûleur au
fonctionnement avec le kit.
Le kit de tête de combustion longue est un accessoire composé
de:
2.2 Dimensions
Tab. A
2.3 Installation du kit
Pour l'installation du kit, procéder comme suit :
 Démonter du brûleur fourni de série, l'embout 1), le groupe
accroche flamme-électrodes 2), les câbles haute tension 3)
et le gicleur 8) (Fig. 2).
 Sur le porte-gicleur 7), visser la rallonge 5) et sur celle-ci le
gicleur 8) (Fig. 3).
2 Kit tête de combustion longue
Description Quantité
Rallonge 1
Buse 1
Câbles haute tension 2
Vis M4 x 12 (seulement pour code 3000963) 1
Notice d'instructions 1
Code du kit Type A
3000963 363T1 - 364T1 163
3000982 362T1 181
ATTENTION
Toujours respecter les mesures indiquées sur la
Fig. 1.
Fig. 1
D6152
Ø 84
A
DANGER
Couper l'alimentation électrique du brûleur, en ap-
puyant sur l'interrupteur général de l'équipement.
Faire attention aux gouttes de combustible qui
peuvent couler en dévissant.
Fig. 2
D6153
8
1
2
3
363T1
Fig. 3
D6154
8
6
2 5
4
7
