Kit cabezal de combustión largo
 Montar el grupo disco estabilizador - electrodos 2) en la pro-
longación 5).
 Solo para el código 3000963
, fijar el grupo disco estabiliza-
dor - electrodos 2) en la prolongación 5) y usar el tornillo M4
x 12 presente en el interior del kit (Fig. 4).
 Para el posicionamiento, consultar las instrucciones del que-
mador.
 Conectar los nuevos cables de alta tensión 4).
 Montar el nuevo tubo llama 6) fijándolo mediante los 2 torni-
llos (Fig. 5).
Una vez efectuadas todas las operaciones de
mantenimiento, limpieza o control, volver a mon-
tar la tapa y todos los dispositivos de seguridad y
protección del quemador.
ATENCIÓN
Comprobar el correcto funcionamiento de los dis-
positivos de regulación, mando y seguridad.

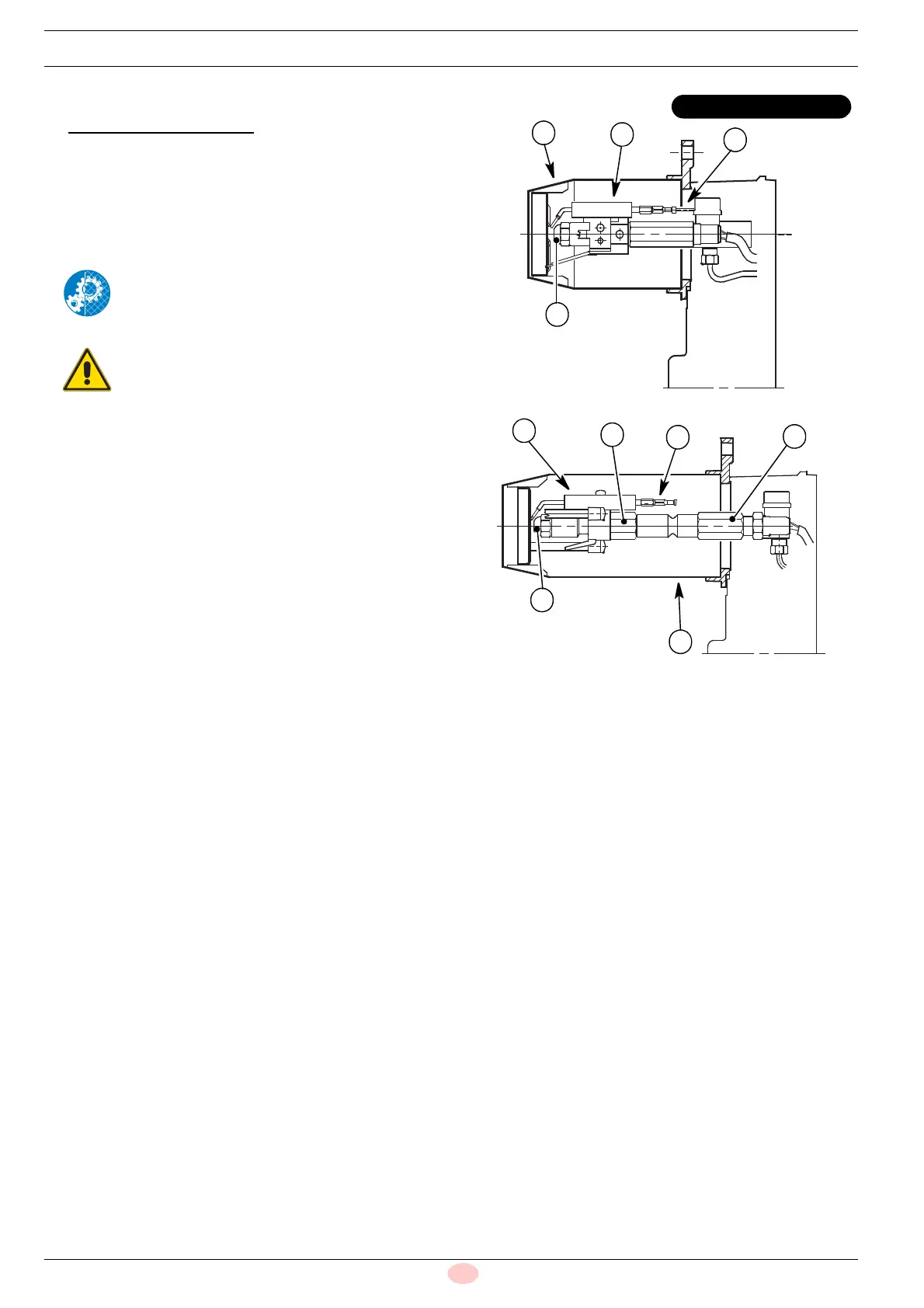

Fig. 4
D6155
8
1
2
3
362T1 - 364T1
Fig. 5
D6156
8
6
2
5
4
7
