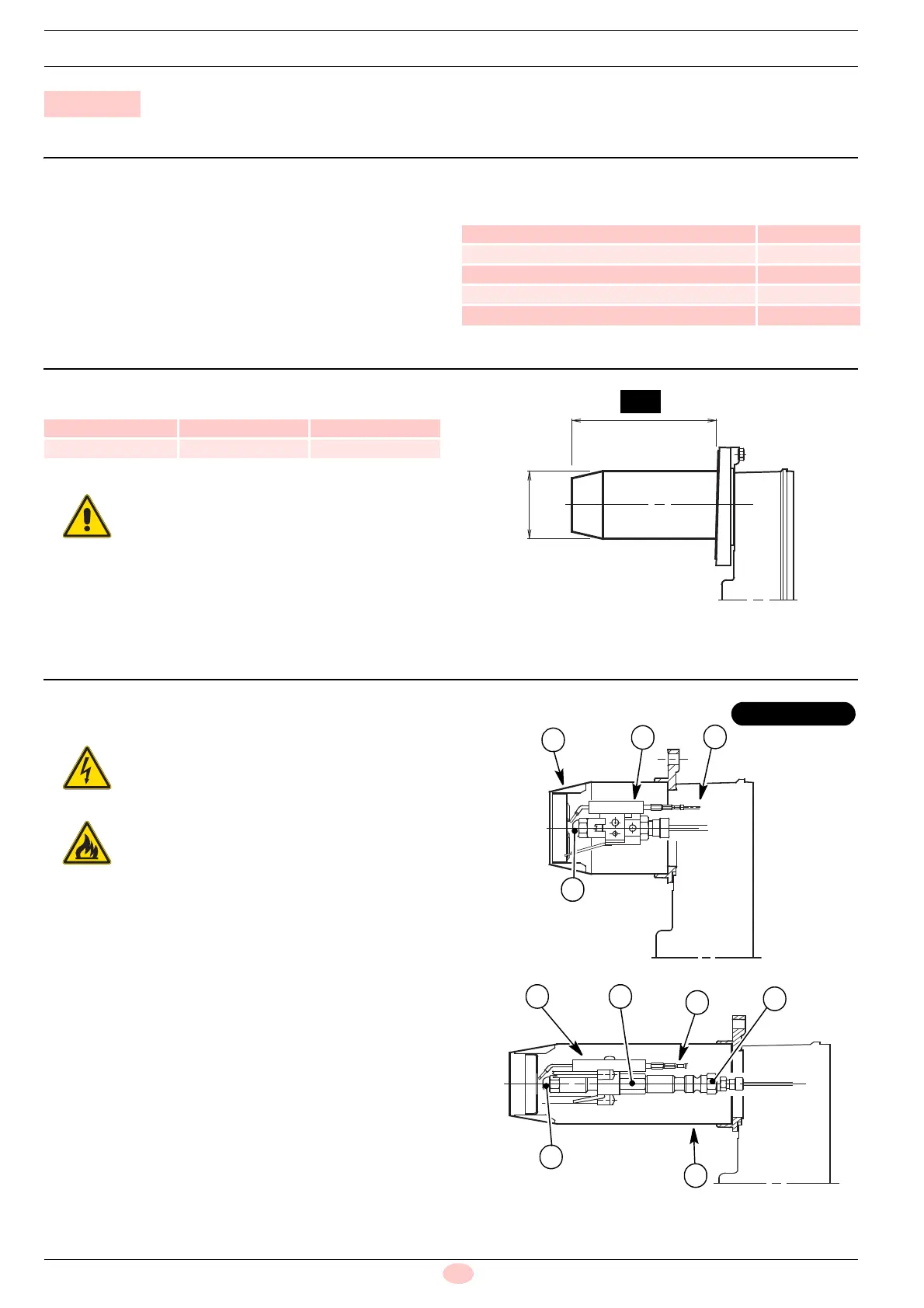

Kit testa di combustione lunga
2.1 Descrizione kit
Il presente manuale fornisce le indicazioni per predisporre il bru-
ciatore al funzionamento con il Kit.
Il kit testa di combustione lunga è un accessorio composto da:
2.2 Dimensioni
Tab. A
2.3 Installazione del kit
Per l’installazione del kit procedere come segue:
 Smontare dal bruciatore di serie il boccaglio 1), il gruppo
elica - elettrodi 2), i cavi alta tensione 3) e l’ugello 8) (Fig. 2).
 Sul portaspruzzo 7) avvitare la prolunga 5) e su questa
l’ugello 8) (Fig. 3).
2 Kit testa di combustione lunga
Descrizione Quantità
Prolunga 1
Boccaglio 1
Cavi alta tensione 2
Vite M4 x 12 (solo per codice 3000963) 1
Istruzione 1
Codice kit Tipo A
3000963 363T1 - 364T1 163
3000982 362T1 181
ATTENZIONE
Rispettare sempre le misure indicate in Fig. 1
Fig. 1
D6152
Ø 84
A
PERICOLO
Togliere l’alimentazione elettrica al bruciatore,
agendo sull’interruttore generale dell’impianto.
Fare attenzione alla possibile fuoriuscita di alcune
gocce di combustibile durante la fase di svitamen-
to.
Fig. 2
D6153
8
1
2
3
363T1
Fig. 3
D6154
8
6
2 5
4
7
