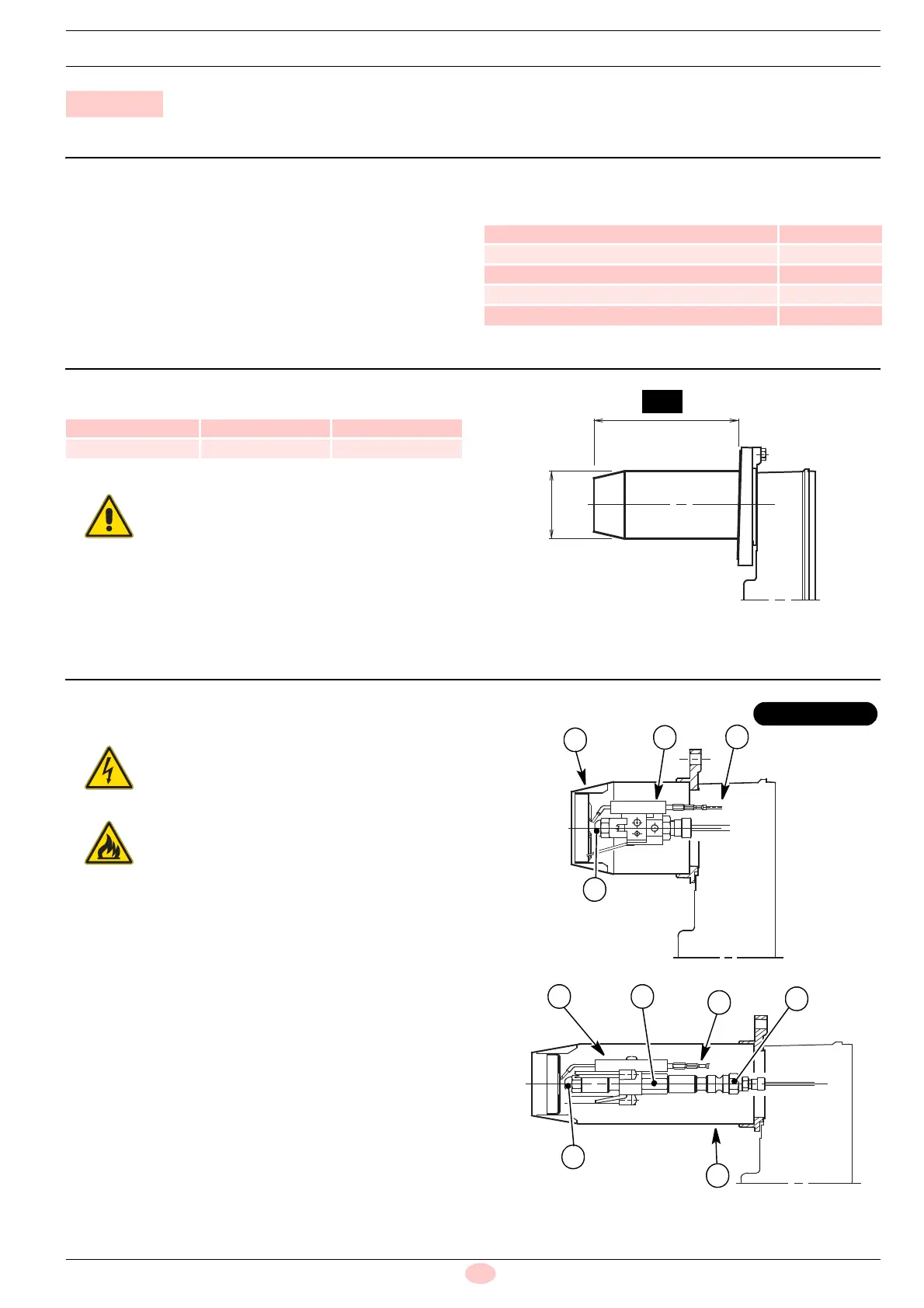

8
2901898
D
Kit Flammkopfverlängerung
2.1 Beschreibung des Kits
Dieses Handbuch liefert die Hinweise für die Vorbereitung des
Brenners auf den Betrieb mit dem Kit.
Das Kit Flammkopfverlängerung ist ein Zubehör bestehend aus:
2.2 Abmessungen
Tab. A
2.3 Installation des Kits
Gehen Sie für die Installation des Kits wie folgt vor:
 Bauen Sie aus dem serienmäßigen Brenner das Brenner-
rohr 1), die Gruppe Stauscheibe - Elektroden 2), die Hoch-
spannungskabel 3) und die Düse 8) (Abb. 2) aus.
 Schrauben Sie am Düsenstock 7) die Verlängerung 5) und
darauf die Düse 8) (Abb. 3) ein.
2 Kit Flammkopfverlängerung
Beschreibung Stückzahl
Verlängerung 1
Brennerrohr 1
Hochspannungskabeln 2
Schraube M4 x 12 (nur für Code 3000963) 1
Anleitung 1
Code des Kit Typ A
3000963 363T1 - 364T1 163
3000982 362T1 181
ACHTUNG
Die in Abb. 1 angegebenen Maße sind immer ein-
zuhalten.
Abb. 1
D6152
Ø 84
A
GEFAHR
Die Stromversorgung des Brenners durch Betäti-
gen des Hauptschalters der Anlage abschalten.
Achten Sie auf das mögliche Austreten einiger
Tropfen Brennstoff während der Phase des Ab-
schraubens.
Abb. 2
D6153
8
1
2
3
363T1
Abb. 3
D6154
8
6
2 5
4
7
