130
START CONDENS 25 - 29 Kis

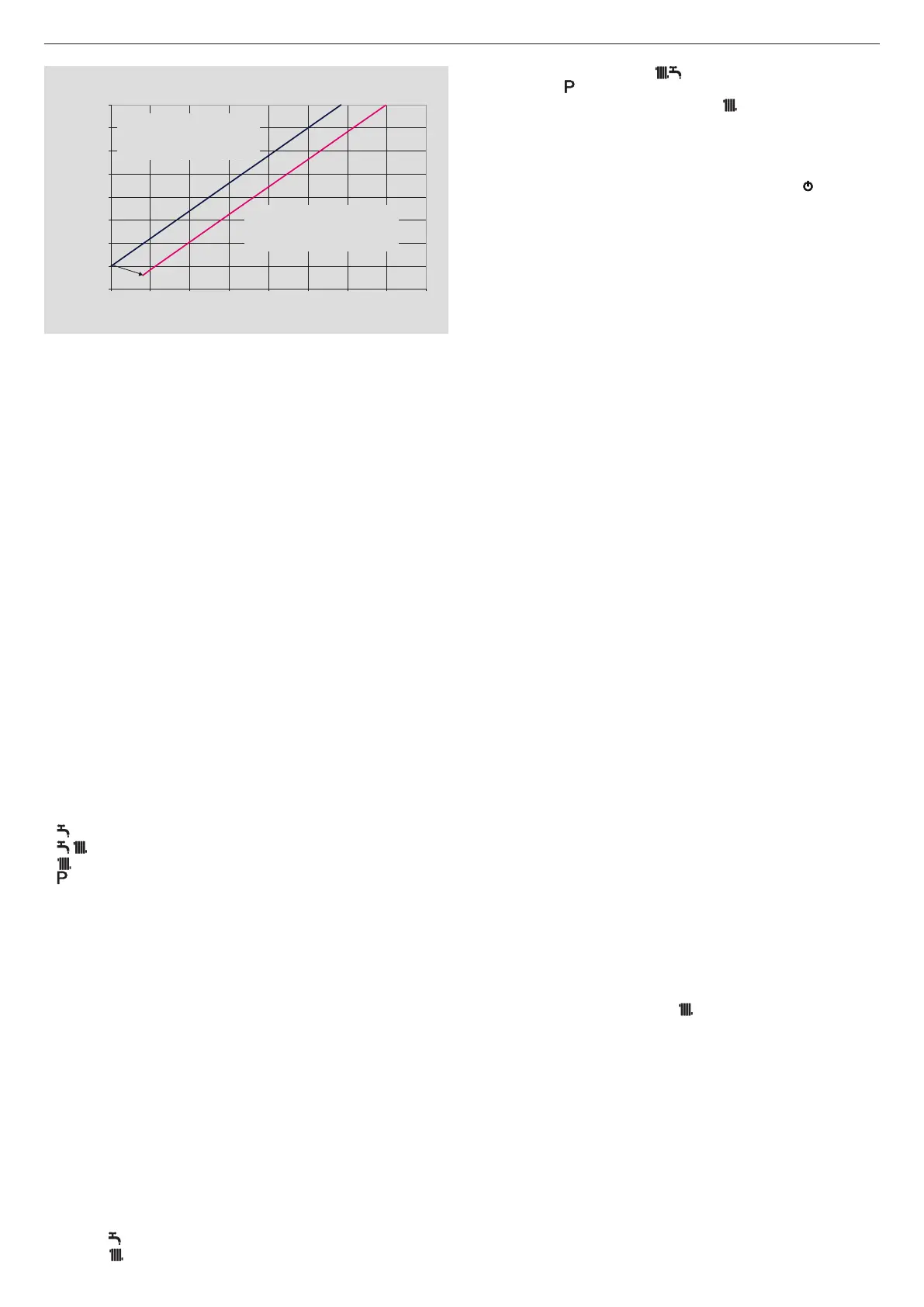

Paralelno nočno znižanje
Riduzione notturna PARALLELA
10
20
30
40
50
60
70
80
90
-20-15-10-505101520
Temperatura Esterna
Temperatura di
Curva climatica GIORNO
Curva climatica NOTTE
16 °C
20 °C
Zunanja temperatura (°C)
Nočna toplotna krivulja
Dnevna toplotna krivulja
Temperatura na izstopu (°C)
3 - Nastavitve
Kotli START CONDENS Kis se dobavljajo delovanje z zemeljskim
plinom (G20) in so tovarniško nastavljeni, kot je navedeno na teh-
nični tablici. Če pa bi bilo potrebno opraviti ponovno regulacijo, na
primer po izrednem vzdrževanju, po menjavi ventila za plin ali po
spremembi vrste plina z zemeljskega na UNP oziroma obratno, je
treba slediti v nadaljevanju opisanim postopkom.
9 Regulacijo največje in najmanjše moči, najmočnejšega
ogrevanja in počasnega vžiganja, mora v navedenem vrstnem
redu obvezno opraviti izključno kvalificirana oseba.
• Kotlu odklopite napajanje
• Izbirno stikalo temperature ogrevalne vode postavite na najvišjo
vrednost
• Odvijte pritrdilne vijake lopute na pokrovu spojnega bloka
• Vstavite mostička JP1 in JP3
• Vklopite napajanje kotla
• Na zaslonu se za približno 4 sekunde prikaže “ADJ”
Spremenite naslednje parametre:
• Najvišjo absolutno/sanitarno vrednost
• Najnižjo
• Najvišjo vrednost ogrevanja
• Počasni vžig
Kot je opisano v nadaljevanju:
• Obrnite regulator temperature ogrevalne vode, da nastavite žele-
no vrednost
• Uporabite izvijač, ki je priložen v opremi, pritisnite gumb CO (A -
slika 16) in pojdite na umerjanje naslednjega parametra.
9 Električni deli pod napetostjo.
Na prikazovalniku se vklopijo naslednje ikone:
• med umerjanjem najvišje absolutne/sanitarne vrednosti
• med umerjanjem minimalne vrednosti
• med umerjanjem najvišje vrednosti ogrevanja
• med umerjanjem počasnega vžiganja
postopek dokončajte z odstranitvijo mostičkov JP1 in JP3, da
nastavljene vrednosti shranite.
Funkcijo lahko v vsakem trenutku prekinete brez shranitve nastav-
ljenih vrednosti in ohranitvijo začetnih:
• Z odstranitvijo mostičkov JP1 in JP3 pred nastavitvijo vseh 4 pa-
rametrov
• S preklopom izbirnega stikala delovanja na OFF/RESET
• Z odklopom omrežne napetosti 15 minut po aktiviranju.
9 Umerjanje ne sproži vklopa kotla.
9 Z obračanjem vrtljivega gumba za izbiranje ogrevanja se na
prikazovalniku samodejno prikazuje število vrtljajev, izraženo v
stoticah (npr. 25 = 2500 vrt/min).
Funkcijo prikazovanja parametrov umerjanja se aktivira z izbirnim
stikalom letnega ali zimskega načina delovanja, s pritiskom na gumb
CO (A - slika 16), ki se nahaja na kartici, ne glede na prisotnost ali
odsotnost zahteve po toploti. Funkcije ni mogoče aktivirati, če je po-
vezan daljinski upravljalnik.
Z aktiviranjem funkcije se parametri umerjanja prikazujejo v spodaj
navedenem vrstnem redu, vsak za približno 2 sekundi. Poleg vsa-
kega parametra je prikazana pripadajoča ikona in vrednost števila
vrtljajev ventilatorja, izraženo v stoticah
• Najvišja
• Najnižja
• Najvišja vrednost ogrevanja
• Počasni vžig
• Najvišja regulirana vrednost ogrevanja
3.1 - Umerjanje ventila plina
• Vklopite električno napajanje kotla
• Odprite pipo za dovod plina
• Izbirno stikalo delovanja postavite na OFF/RESET (izklopljen
prikazovalnik)
• Odstranite plašč in obrnite krmilno ploščo
• Odvijte pritrdilne vijake pokrova za dostop do spojnega bloka
• Enkrat pritisnite gumb “CO” (A - slika 16)
9 Električni deli pod napetostjo.
• Počakajte na vžig gorilnika. Zaslon prikaže “ACO”. Kotel deluje z
največjo ogrevalno močjo. Funkcija "analiziranja zgorevanja" bo
ostala aktivna omejen čas 15 minut; v primeru, da temperatura na
dovodu doseže 90 °C, gorilnik ugasne. Gorilnik se ponovno vžge,
ko temperatura pade pod 78° C.
• Odstranite vijak (A - slika 18) in pokrovček (B - slika 18) na zračni
komori
• Vstavite adapter tipala za analiziranje, ki se nahaja v ovitku z do-
kumentacijo, v odprtino za analiziranje zgorevanja (C - slika 18)
• V adapter vstavite tipalo za analiziranje dimnih plinov
• Znova pritisnite tipko "analiziranje zgorevanja", da se doseže šte-
vilo vrtljajev za največjo moč sanitarne vode (glejte tabelo plinov)
• Preverite vrednost CO2: (glejte tabelo plinov) če vrednost ni skla-
dna z navedeno v tabeli, jo popravite z nastavitvenim vijakom max
plinskega ventila (A - slika 19)
• Še tretjič pritisnite tipko "analiziranje zgorevanja", da se doseže
število vrtljajev za najmanjšo moč (glejte tabelo plinov).
• Preverite vrednost CO2: (glejte tabelo plinov) če vrednost ni skla-
dna z navedeno v tabeli, jo popravite z nastavitvenim vijakom min
plinskega ventila (B - slika 19)
9 Če vrednosti CO2 ne ustrezajo podatkom v tabeli za pline,
jih znova nastavite.
• Za izstop iz funkcije "analiziranja zgorevanja" obrnite vrtljivi gumb
• Odstranite tipalo za analiziranje in montirajte pokrovček.
• Zaprite krmilno ploščo in namestite plašč
• Funkcija "analiziranja zgorevanja" se izklopi samodejno, če karti-
ca generira alarm. V primeru nepravilnosti med fazo analiziranja
zgorevanja opravite postopek sprostitve.
4 - Range rated
Ta kotel ima možnost prilagoditve toplotnim potrebam sistema, mo-
goče je namreč nastaviti največjo zmogljivost delovanja samega
kotla pri ogrevanju
• Kotlu odklopite napajanje
• Izbirno stikalo temperature ogrevalne vode postavite na najvišjo
vrednost
• Odstranite plašč in obrnite krmilno ploščo (glejte podrobnosti na
slikah v prejšnjih poglavjih)
• Odvijte pritrdilne vijake lopute na pokrovu spojnega bloka
• Vstavite mostiček JP1
• Vklopite napajanje kotla.
Za približno 4 sekunde se na zaslonu prikaže ADJ, nato bo mogoče
spremeniti vrednost najmočnejšega ogrevanja z ustrezno nastavitvi-
jo izbirnika temperature ogrevanja in z gumbom CO za nastavitev in
potrditev želene vrednosti.
Na prikazovalniku se vklopi ikona .
Postopek dokončajte z odstranitvijo mostička JP1, da nastavljene
vrednosti s tem shranite.
Ko je nastavljena želena moč (najmočnejše ogrevanje), vpišite vred-
nost na priloženo samolepilno etiketo. Pri nadaljnjih pregledih in na-
stavitvah torej upoštevajte nastavljeno vrednost.
9 Umerjanje ne sproži vklopa kotla. Z obračanjem vrtljivega gum-
ba za izbiranje referenčne vrednosti ogrevanja se na prikazoval-
niku samodejno prikazuje število vrtljajev, vrednost je izražena v
stoticah (npr. 25 = 2500 vrt/min).
Kotel se dobavlja z nastavitvami, ki so navedene v tabeli. Na podlagi
zahtev napeljave ali regionalnih določb o mejnih vrednostih emisij
zgorelih plinov, je mogoče to vrednost regulirati na podlagi grafičnih
referenc navedenih v nadaljevanju.
