DEUTSCH: Montageanleitung Händler
Cruiser/Swing/Wave FRONTGEPÄCKTRÄGER (VBK0133)
5. Frontgepäckträger ausrichten und oben mit je 2 Zylinderkopfschrauben und Unterlegscheiben
befestigen (siehe Abb. 3). Anzugsmoment 5-6 Nm.
6. Frontgepäckträger unten mit Linsenkopfschraube M6x20 , Unterlegscheibe und selbstsichernder
Mutter M6 an Lampenhalter befestigen. Anzugsmoment 5-6 Nm.
Wenn nötig, Frontgepäckträger etwas nach vorne biegen bzw. einen Aheadset-Spacer unterlegen, um die
Langlöcher für Schraube zur Deckung zu bringen.

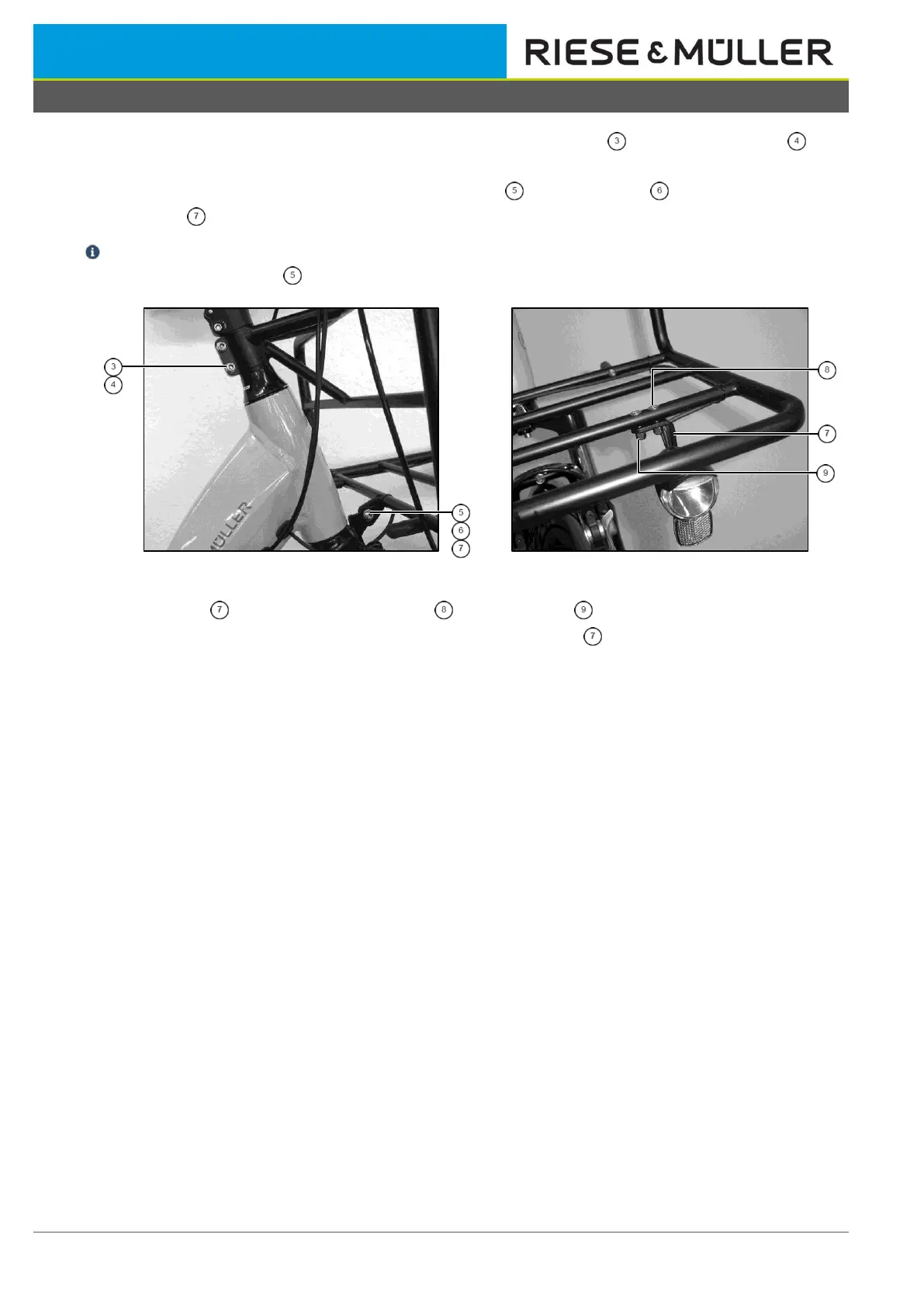

Abb. 3: Befestigung Frontgepäckträger
Abb. 4: Frontlichtmontage
7. Lampenhalter mit Torx-Senkkopfschrauben und Hutmuttern am Frontgepäckträger befestigen.
8. Frontlicht mit bereits verwendeter Verschraubung am Lampenhalter befestigen. Lichtkabel vorsichtig
soweit wie nötig aus dem Rahmen ziehen und mit Kabelbindern am Frontgepäckträger befestigen.
