Rietschle VCH 100 - Français



VCH
VCH 100
VCH 140
VCH 180
VCH 250
VCH 100 / 140
VCH 180 / 250
VCH 180 250
a 826 mm 889 mm
a
1
506 mm 549 mm
a
2
511 mm 569 mm
a
3
71 mm 87 mm
b 647 mm 669 mm
e 375 mm 405 mm
l 231 mm 252 mm
r 221 mm 249 mm
[mm]
[mm]
Pompes à vide
Instruction de service

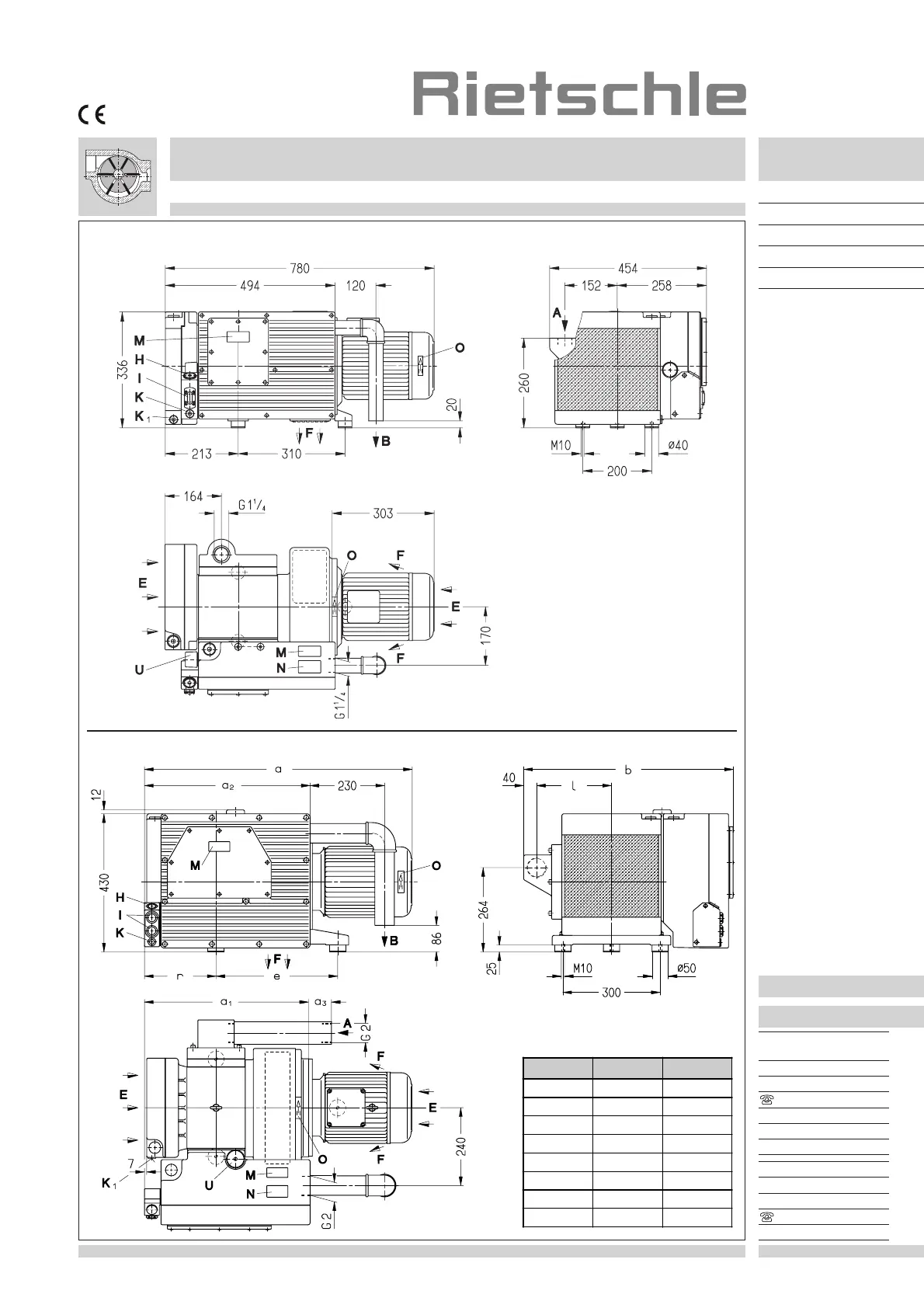

A Raccord d’aspiration
B Refoulement d’air
E Entrée air de refroidissement
F Sortie air de refroidissement
H Orifice de remplissage d’huile
I Voyants d’huile
K, K
1
Point de vidange d'huile
M Plaque de recommandation
des huiles
N Plaque signalétique
O Sens de rotation
U Lest d’air
