RIGOL
© 2008 RIGOL Technologies, Inc.
User’s Guide for DS1000E, DS1000D Series
2-53

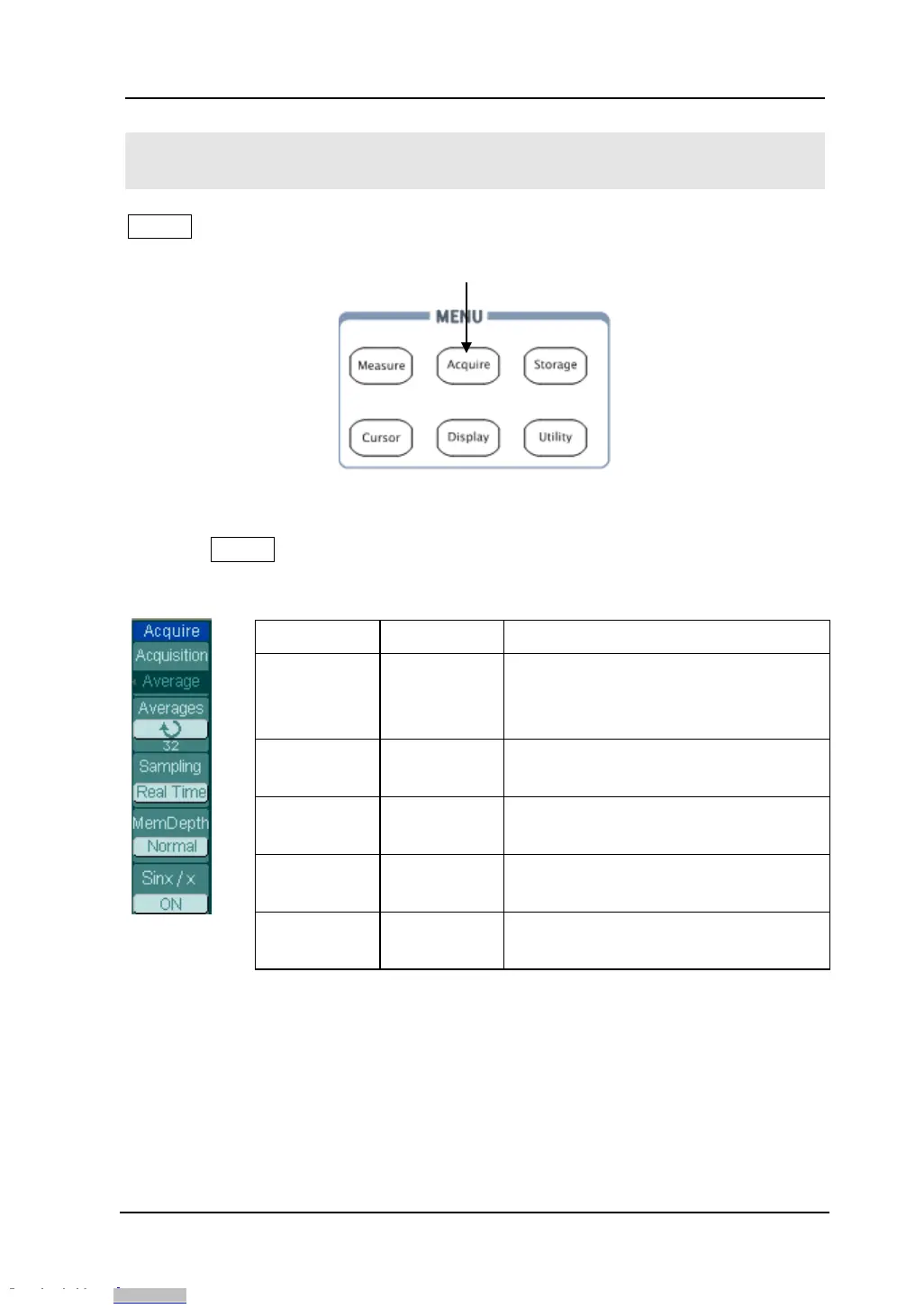

To Set up the Sampling System
Acquire shows the menu button for the acquire system on the front panel.
Figure 2- 67
Acquire setup button
Press the Acquire button, the interface menu as follows:
Figure 2- 68 Table 2- 42 The Acquire menu
NOTE
[1]
: This function is used in Average Acquisition”;
NOTE
[2]
: This function is used in Real Timesampling.
The waveform display will be different when selecting different acquisition and
sampling:
Menu Settings Comments
Acquisition
Normal
Average
Peak Detect
Normal Acquisition mode
Average Acquisition mode
Peak Detect Acquisition mode
Averages
[1]
2 to 256
Step by 2 times the power of N.
Set average times from 2 to 256
Sampling
Real-Time
Equ-Time
Real-time sampling mode
Equivalent sampling mode
Mem Depth
Long Mem
Normal
Set up memory as 512kpts or 1Mpts
Set up memory as 8kpts or 16kpts
Sinx/x
[2]
ON
OFF
Set the insert mode to sinx/x
Set the insert mode to line
Acquire setup button
