6 MSO8000 快速指南
中文

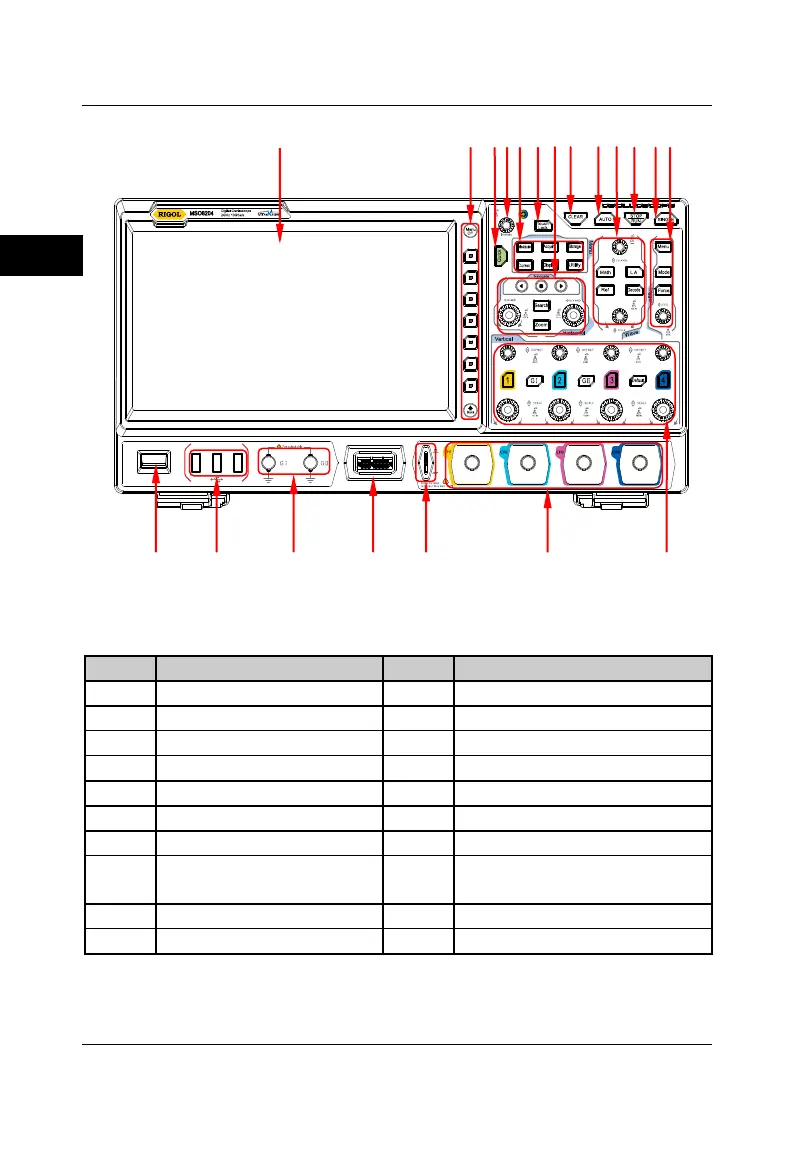

图 1 前面板
表 1 前面板说明
编号
说明
编号
说明
1
电容触摸屏
11
运行/停止控制键
2
功能菜单操作键
12
单次触发控制键
3
Quick 快捷键
13
触发控制系统
4
多功能旋钮
14
垂直控制系统
5
常用操作键
15
模拟通道输入
6
触摸屏锁定键
16
探头补偿信号输出端/接地端
7
水平控制系统
17
数字通道输入
8
全部清除键
18
双通道函数/任意波形发生器
输出端
[1]
9
波形自动显示键
19
USB HOST 接口
10
波形控制系统
20
电源键
注
[1]
：该端口功能需购买 MSO8000-AWG 选件进行激活。
1 2 3 4 5 6 7 8 9 10 11 12 13
20 19 18 17 16 15 14
