Rigol MSO8104 Quick Guide

RIGOL
10 MSO8000 快速指南
中文
开机检查
当示波器处于通电状态时，按前面板左下角的电源键 即可启动示波器。（您
也可以通过按 Utility  系统  电源状态，选择“开关常开”，示波器通电后
直接开机）。开机过程中示波器执行一系列自检，自检结束后出现开机画面。
设置系统语言
MSO8000 系列示波器支持多种系统语言，您可以按 Utility  Language 设置
系统语言。
连接探头
RIGOL 为 MSO8000 系列提供无源探头、有源探头和逻辑探头。探头的具体型
号请参考《MSO8000 系列数据手册》。有关探头的详细技术信息请参考相应的探
头用户手册。
连接无源探头：

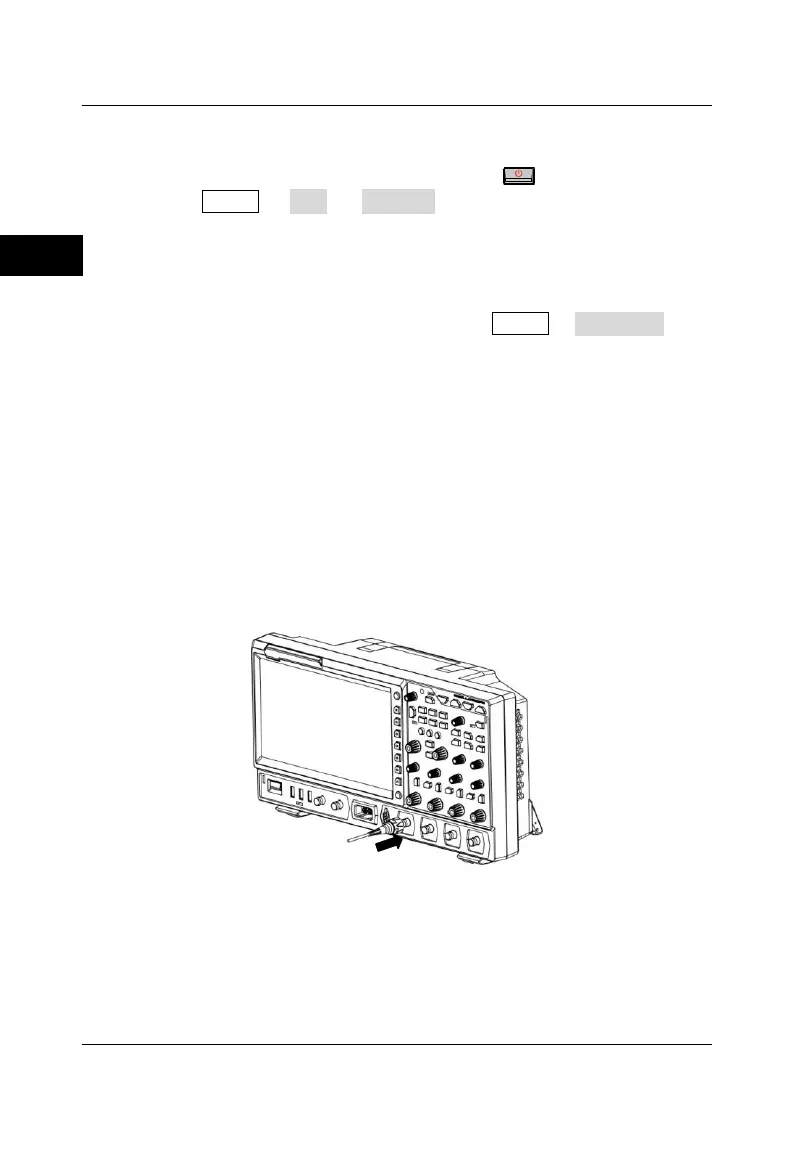

1. 将探头的 BNC 端连接至示波器前面板的模拟通道输入端，如图 6 所示。
2. 将探头接地鳄鱼夹或接地弹簧连接至电路接地端，然后将探针连接至待测
电路测试点中。
图 6 连接无源探头
连接无源探头后，您需要在测量前进行探头功能检查和探头补偿调节，具体步骤
请参考本手册中“功能检查”和“探头补偿”一节介绍的内容。
