Rigol MSO8104 Quick Guide

RIGOL
MSO8000 快速指南 11
中文
连接有源探头：
以 RP7150（差分有源探头）为例：

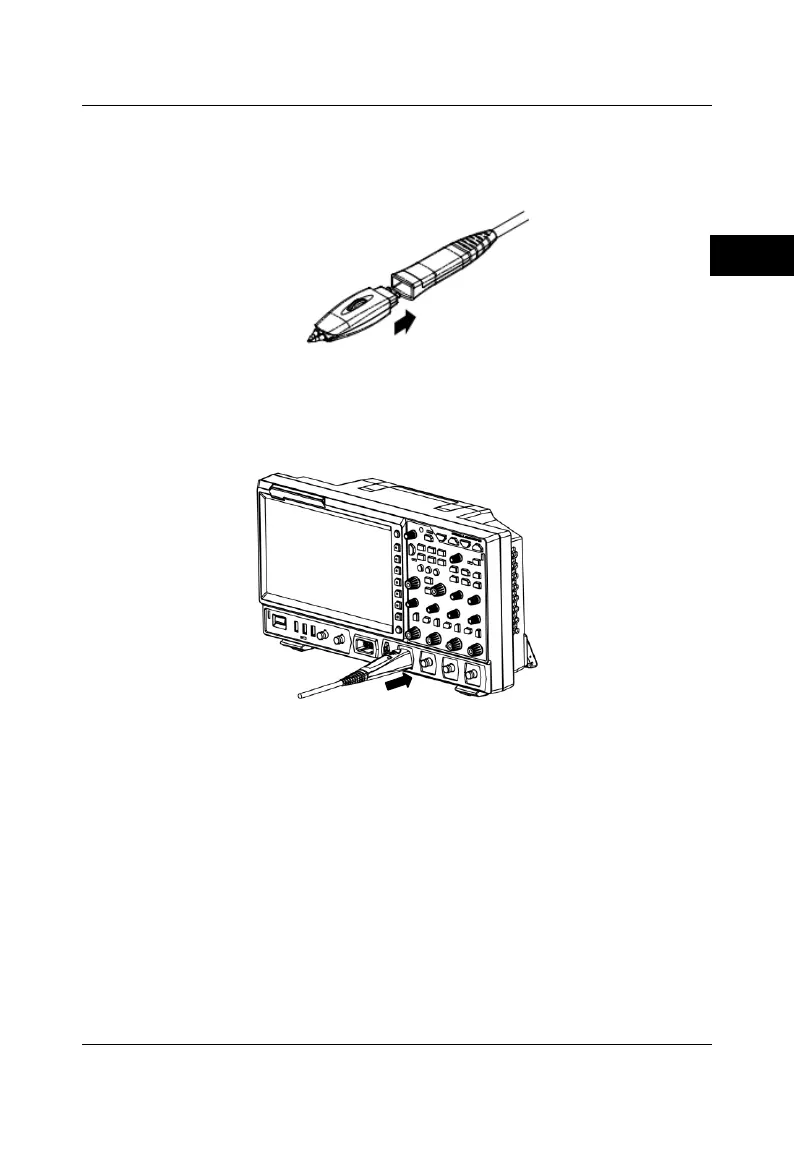

1. 将探头前端与有源探头放大器连接，如图 7 所示。
图 7 连接探头前端与有源探头放大器
2. 将有源探头放大器的另一端连接至示波器前面板的模拟通道输入端，如图
8 所示。注意将探头推到紧闭的位置。
图 8 连接有源探头
3. 使用探头辅助装置将探头前端连接到待测电路中。探头详细信息请参考
《RP7000 系列有源探头用户手册》。
连接有源探头后，您可以根据需要进行探头校准和偏移电压调整等，具体步骤请
参考本产品用户手册中关于有源探头内容的介绍。
连接逻辑探头：
1. 将逻辑探头输出端按正确的方向连接至示波器前面板的数字通道输入端，如
图 9 所示。
2. 将逻辑探头另一端连接至待测信号端。RIGOL 为 MSO8000 配置 RPL2316
逻辑探头，为适应不同的应用场合，RPL2316 提供了三种连接被测信号的方
法，具体请参考《RPL2316 逻辑探头用户手册》。
