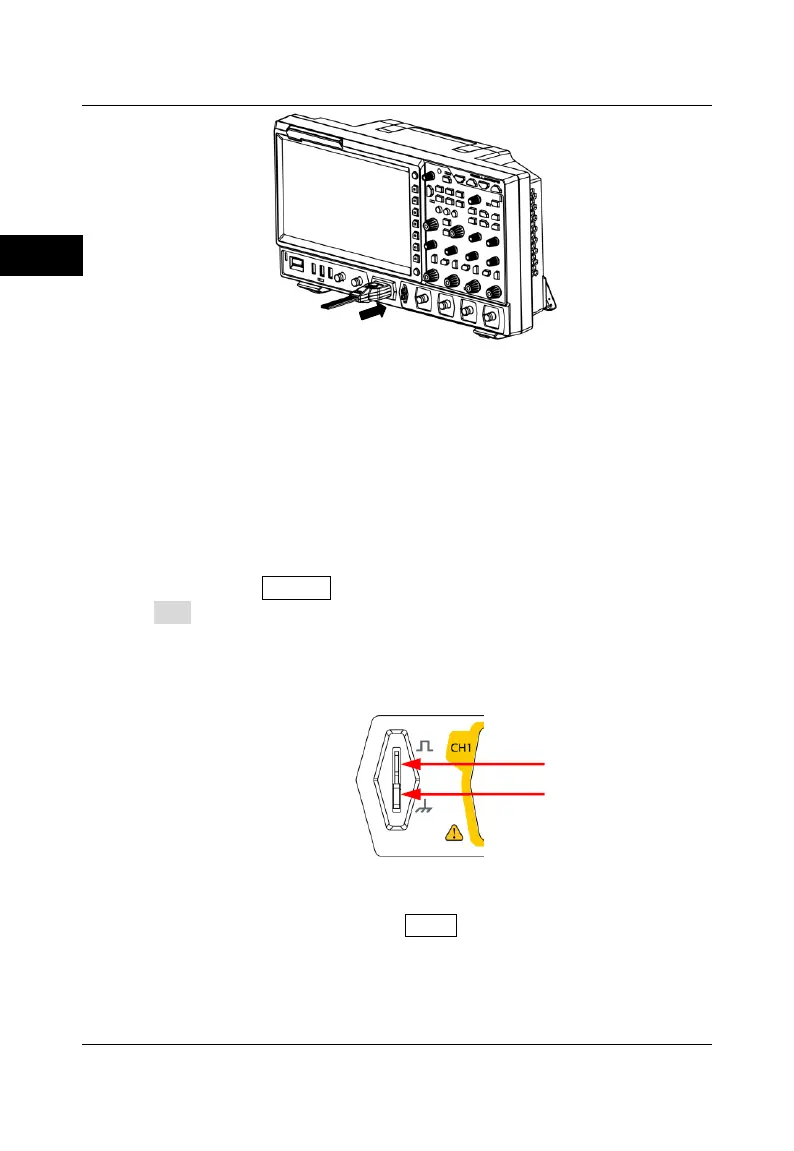

图 9 连接逻辑探头
注意：
 将逻辑探头连接至待测信号前，须将附件提供的逻辑探头适配器与其对应
的通道组连接。
 数字通道输入接口不支持热插拔，请勿在仪器带电的情况下插入或拔出逻
辑探头。
功能检查
1. 按示波器前面板 Default 键，屏幕弹出“确定恢复默认设置？”提示框，
按 确定 键或点击“确定”选项将示波器恢复为出厂默认配置。
2. 将探头的接地鳄鱼夹连接至图 10 所示的“接地端”。
3. 使用探头连接示波器的通道 1（CH1）输入端和图 10 所示的“补偿信号输
出端”。
图 10 使用补偿信号
4. 将探头衰减比设定为 10X，然后按 AUTO 键。
5. 观察示波器显示屏上的波形，正常情况下应显示图 11 所示的方波信号。
补偿信号输出端
接地端
