MSO8000 快速指南 13
中文

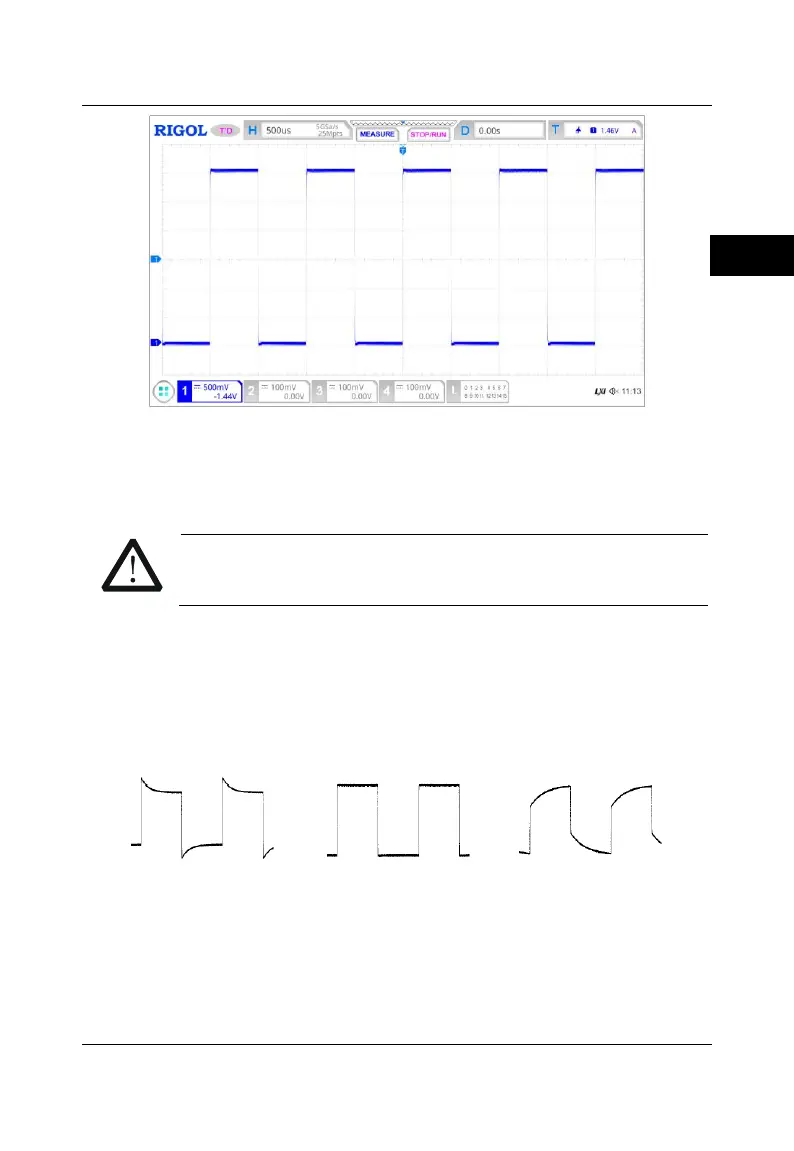

图 11 方波信号
6. 用同样方法检查其他通道。如实际显示的方波形状与上图不相符，请执行
本手册中“探头补偿”一节介绍的内容。
警告
为避免使用探头时被电击，请首先确保探头的绝缘导线完好，并
且在连接高压源时不要接触探头的金属部分。
探头补偿
首次使用探头时，应进行探头补偿调节，使探头与示波器输入通道匹配。未经补
偿或补偿偏差的探头会导致测量误差或错误。探头补偿步骤如下：
1. 执行上一节“功能检查”介绍中的步骤 1、2、3 和 4。
2. 检查所显示的波形形状并与图 12 所得波形进行对比。
图 12 探头补偿
3. 使用附件中提供的探头补偿调节棒调整探头上的低频补偿调节孔，直到显
示的波形如上图 12 所示的“补偿正确”。
补偿过度 补偿正确 补偿不足
