14 MSO8000 快速指南
中文
触摸屏操作
MSO8000 系列提供 10.1 英寸超大电容触摸屏，支持多点触控和手势操作，兼顾
了强大的波形显示能力及优异的用户体验，具有简捷方便、灵活和高灵敏度等特
点。触摸屏控件支持的功能包括触摸、捏合、拖动和矩形绘制。
触摸

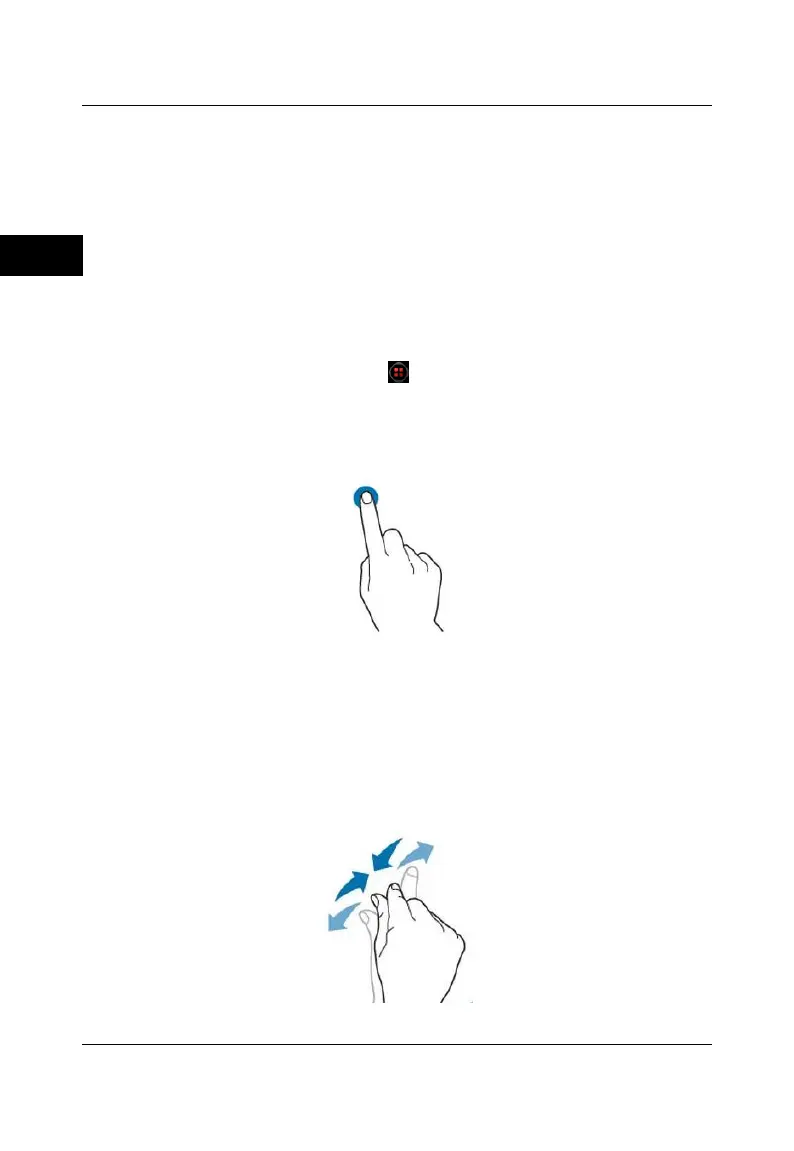

用一个手指轻轻点碰屏幕上的图符或文字，如图 13 所示。触摸可实现的功能包
括：
 触摸屏幕上显示的菜单，可对菜单进行操作。
 触摸屏幕左下角的功能导航图标 ，可打开功能导航。
 触摸弹出的数字键盘，可对参数进行设置。
 触摸虚拟键盘，设置标签名和文件名。
 触摸信息弹出框右上角的关闭按钮，关闭弹出框。
 触摸屏幕上显示的其他窗口，对窗口进行操作。
图 13 触摸手势
捏合
将两根手指靠拢在一起或分开。捏合手势可放大或缩小相关波形。需放大时，先
将两根手指先靠拢在一起，然后滑动分开；需缩小时，先将两根手指分开，然后
滑动在一起，如图 14 所示。捏合可实现的功能包括：
 水平方向捏合可调整波形的水平时基。
 垂直方向捏合可调整波形的垂直档位。
图 14 捏合手势
