Rinnai RUC80i - Dimensions

Manuel de Série KBD 119

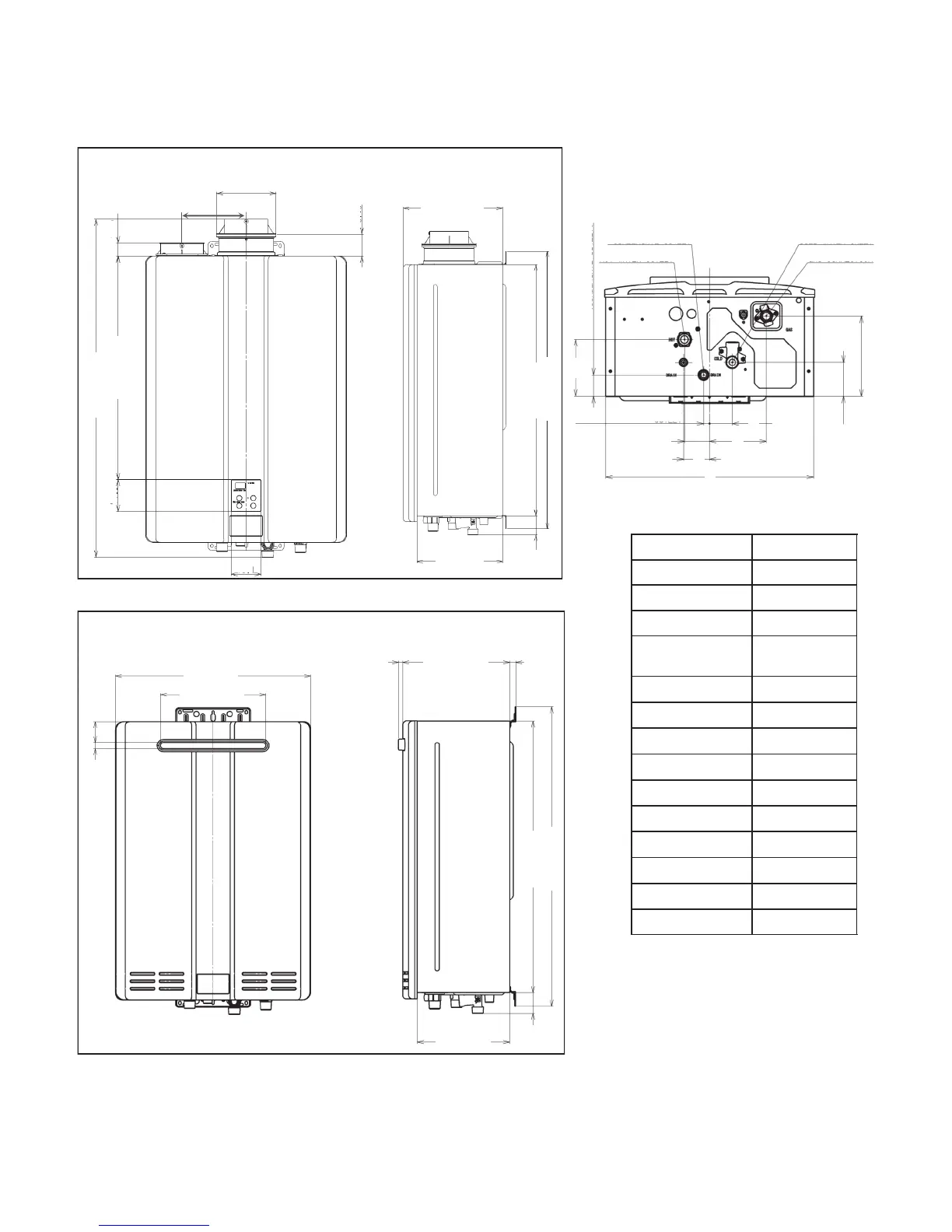

Dimensions
* Ceci est la distance minimale par rapport au mur. Le support mural est réglable
pour permere 1,57 pouce (40 mm) de plus.
RUC80i, RUC90i, RUC98i
RUC98i
RU80e, RU90e, RU98e
10.1 (257.5)
28.4 (721.6)
25.7 (654)
8.7 (222)
A
0.4 (10.1)
0.6 (15)
18.5 (470)
10.0 (253.8)
0.6 (15)
2.0 (50)
DIMENSION En pouces (mm)
A (GAZ) 1.6 (40.2)
A (FROIDE) 2.0 (50.2)
A (CHAUDE) 1.6 (41.2)
A (SORTIE DE
CONDENSATS)
0.9 (22.4)
B 5.0 (127.2)
C 1.9 (47.8)
D 0.52 (13.3)
E 2.2 (56.3)
F 2.3 (58.3)
G 5.0 (127.2)
H 2.0 (50)
I 3.0 (76)
J 7.1 (179)
K 18.3 (466)
B
C
I
J
D
E
F
G
H
K
Tous les modèles
Pouces (millimètres)
ø 5.5 (140.2)
31.2 (791.3)
2.02 (51.3)
20.6 (523.3)
2.8 (70.1)
10.1 (257.7)
28.5 (723.3)
25.7 (654)
8.7 (222)
A
1.2 (31.2)
2.9 (74.6)
5.9 (150)
SORTIE DE CONDENSATS
SORTIE DE
CONDENSATS
(SORTIE DE CONDENSATS)
SORTIE D’EAU CHAUDE
SORTIE D’EAU FROIDE
RACCORDEMENT DU GAZ
