50 Value Series Manual
INSIDE
CORNER DETAIL
FIXED
CLOSED
OPERABLE
FIXED
CLOSED
OPERABLE
B
B
B
A
J
B
M
C
F
B
B
E
D
L
G
A
H
K
I
SNOW
TERMINATION
Clearance in
Ref. A also
applies to
anticipated
snow line
Réf. Descripon Installaons au Canada Installaons aux USA
A Espace au dessus de niveau du sol, véranda, porche, plate-forme ou balcon 12" (30 cm) 12" (30 cm)
B Écartement par rapport à fenêtre ou porte qui peut s'ouvrir 36" (91 cm) 12" (30 cm)
C Écartement par rapport à fenêtre toujours fermée * *
D
Espacement vercal par rapport à combles venlés, situés
au-dessus de la terminaison à une distance horizontale de
2 ' (61 cm) de la ligne centrale de terminaison
* *
E Espacement vercal par rapport à combles non venlés * *
F Écartement par rapport à un angle extérieur * *
G Écartement par rapport à un angle intérieur * *
H
Espacement par rapport à chaque côté d'une ligne centrale prolongée au-
dessus de l'ensemble de compteur/régulateur
3 pieds (91 cm) avec une hauteur
de 15 pieds (4,5 m)
au-dessus de l'ensemble
de régulaon
*
I
Écartement par rapport à la sore de venlaon du régulateur
de service
36 " (91 cm) *
J
Écartement par rapport à entrée d'alimentaon d'air non mécanique dans le
bâment ou entrée d'air de combuson
vers tout autre appareil
36 " (91 cm) 12" (30 cm)
K Écartement par rapport à entrée d'alimentaon d'air mécanique 6' (1,83 m)
3' (91 cm) au dessus si à
10' (3 m) horizontalement
L
Espacement au dessus d' un trooir ou passage pavé situé dans
le domaine public
7' (2,13 m)  *
M Espacement sous véranda, porche, plate-forme ou balcon 12" (30 cm)  *
 Une venlaon ne doit pas se terminer directement au-dessus d'un trooir ou passage pavé situé entre deux habitaons familiales et les desservant toutes les deux.
 Permis uniquement si véranda, porche, plate-forme ou balcon est enèrement ouvert au moins sur deux côtés en dessous du plancher.
* Pour les espacements non spéciés dans ANSI Z223.1/NFPA 54 ou CSA B149.1, il faut appliquer les valeurs conformes aux normes locales d'installaon et aux exigences du
fournisseur de gaz..
L'espacement par rapport au mur opposé est de 24" (60 cm) pour Canada et USA.
X
V
ENTÉE D'ALIMENTATION
EN AIR
TERMINAISON DE VENTILATION
ZONE OÙ LA TERMINAISON N'EST
PAS PERMISE
FERMETURE
PERMANENTE
OUVRABLE
DÉTAIL D'ANGLE
INTÉRIEUR
OUVRABLE
FERMETURE
PERMANENTE

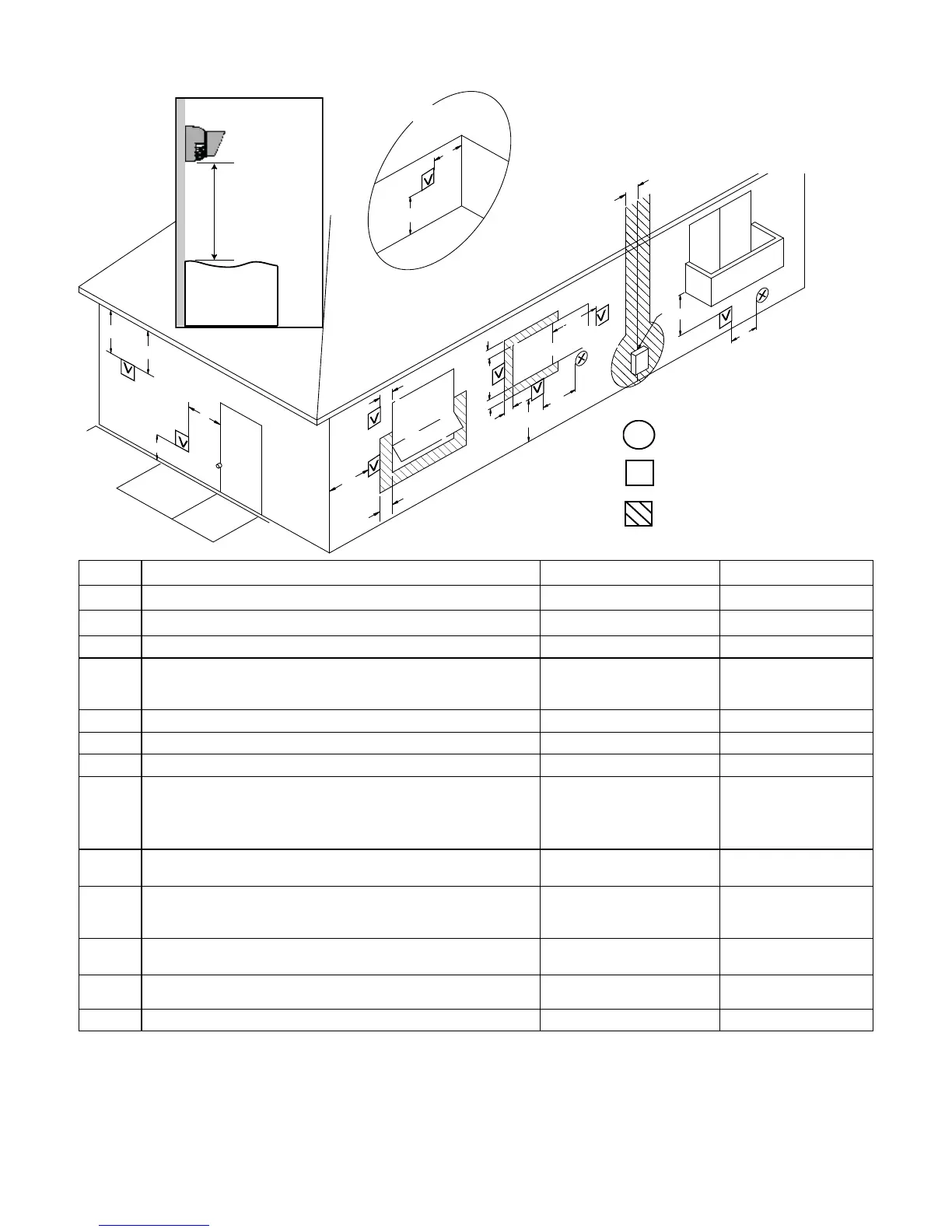

Espacements pour terminaison de cheminée (ANS Z21.10.3, CSA 4.3)
Vous devez installer une n de vent à
apporter dans l'air de combuson et
d'expulser des gaz d'échappement.
Terminaison
Dédouanement en
Réf A s'applique
également à la
ligne ancipé de
neige.
NEIGE
