Rittal AX Series - Door Mounting (Left Hinge)

25AX Kompakt-Schaltschränke, Stahlblech / AX compact enclosures, sheet steel / Corets électriques AX en tôle d’acier
4. Montage und Aufstellung
4. Assembly and siting
4. Montage et implantation
2.4
2.3
1
2
2.2
Ø 5 x 66

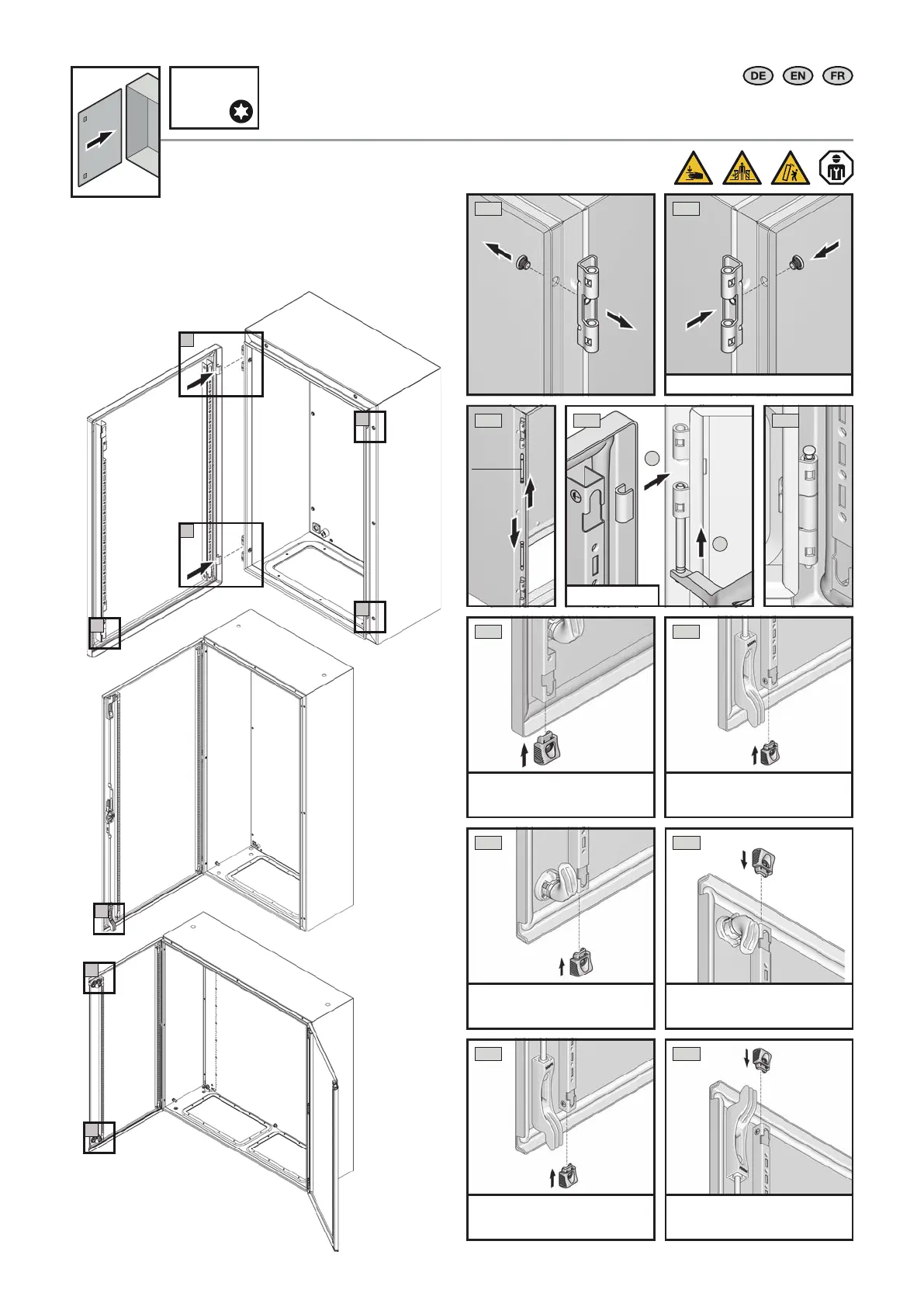

4.3 Montage Tür, 1- und 2-türig, Türanschlag links
4.3 Mounting the door – 1- and 2-door enclosures,
door hinged on left
4.3 Montage de la porte – corets à 1 ou 2 portes
avec charnières à gauche
3
1-türig mit Vorreiberverschluss
1-door with cam lock
à 1 porte avec serrure à came
2
2
3
1
1
5.2
2-türig mit Vorreiberverschluss
2-door with cam lock
à 2 portes avec serrure à came
5.1
2-türig mit Vorreiberverschluss
2-door with cam lock
à 2 portes avec serrure à came
4
5
5
4
1-türig mit Stangenverschluss
1-door with locking rod
à 1 porte avec fermeture à crémone
5.4
2-türig mit Stangenverschluss
2-door with locking rod
à 2 portes avec fermeture à crémone
5.3
2-türig mit Stangenverschluss
2-door with locking rod
à 2 portes avec fermeture à crémone
Scharnierwechsel erforderlich
The hinge must be swapped to
the opposite side
Changement
de charnières requis
2.11
M
A
= 4 + 1 Nm
TX25
2432.000
