BLOCKSYSTEM FA - FT Pag. 49 REV. 04 10/07
E
on
off
set
• tipo refrigerante
• tensión di alimentación (Volt/Ph/Hz)
• presión máxima del ejercicio PS HP (lado alta presión) – PS LP (lado baja presión)
• categoría de conjunto según la directiva 97/23CE (PED)
Identificación de la matrícula:
• cifra 1 y 2 = últimas dos cifras del año de fabricación
• cifra 3 y 4 = semana del año en la cual ha sido fabricado el equipo
• cifras 5, 6, 7 y 8 = número progresivo
4.
DESCRIPCIÓN DEL EQUIPO
Los Blocksystem están compuestos por una unidad condensadora (exterior cámara), una unidad
evaporadora (interior cámara) y un cuadro electrónico de control puesto al interior de la unidad
condensadora. El fluido refrigerante sigue las modalidades del ciclo de refrigeración por
compresión.
Los Blocksystem están dotados de un sistema de descarche por gas caliente (modelos MBP y LBP) o
por ventilación de aire (modelos HBP), propulsado por la centralita electrónica. El descarche se
produce de manera automática con una frecuencia cíclica modificable por el usuario; este puede ser
activado incluso manualmente mediante el mando apropiado.
5.
DATOS TÉCNICOS
En las tablas al final del manual se reproducen los principales datos técnicos relacionados con los
Blocksystem.
6.
INSTALACIÓN
• La instalación tiene que ser realizada exclusivamente por técnicos habilitados
según las
normativas vigentes.
• Para las intervenciones de mantenimiento del Blocksystem utilizar guantes de protección.
• El Blocksystem tiene que ser instalado en lugares en los que queden garantizadas una buena
circulación y renovación del aire. En caso de una distinta instalación es recomendable contactar
el fabricante.
• El Blocksystem de la serie FA debe ser instalado solo sobre pared vertical.
• Para el posicionamiento de la unidad motocondensadora y del evaporador, respectar los valores
mínimos reproducidos al final del manual.
• Dejar alrededor del equipo suficiente espacio para efectuar las intervenciones en condiciones de
seguridad.
Para el correcto funcionamiento del Blocksystem se aconseja los siguientes espesores mínimos para
las paredes de las cámaras (aislante poliuretano): cámaras MBP y HBP espesor de aislamiento 60
mm; cámaras LBP espesor aislamiento 100 mm.

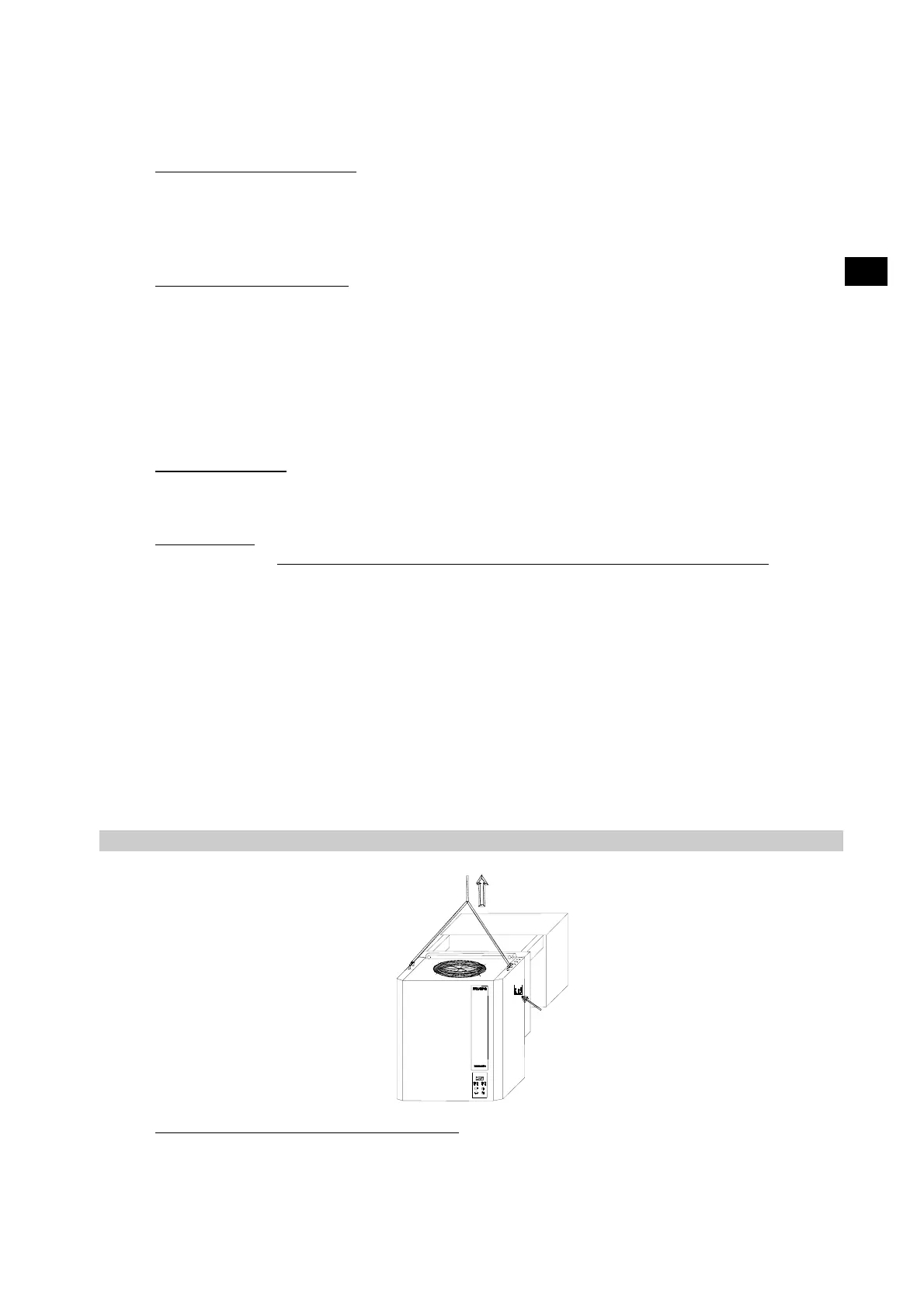

Fig. 1
6. 1
Modalidad de instalación versión en tampón
• Practicar en la pared de la cámara un orificio con dimensiones idóneas según indicado en las
Fig. 6-7-8 al final del manual.
• Levantar el Blocksystem con una carretilla elevadora (u otro medio de elevación idóneo)
utilizando los adecuados ganchos de levantamiento según indicado en la Fig. 1
Placa
