BLOCKSYSTEM FA-FT Pag. 6 REV. 04 10/07
I
7
MESSA IN FUNZIONE
Prima di avviare il Blocksystem accertarsi che:
• Le viti di bloccaggio siano serrate
• I collegamenti elettrici siano stati eseguiti correttamente.
• La porta della cella sia chiusa in modo tale che il contatto del micro porta sia chiuso.
7. 1

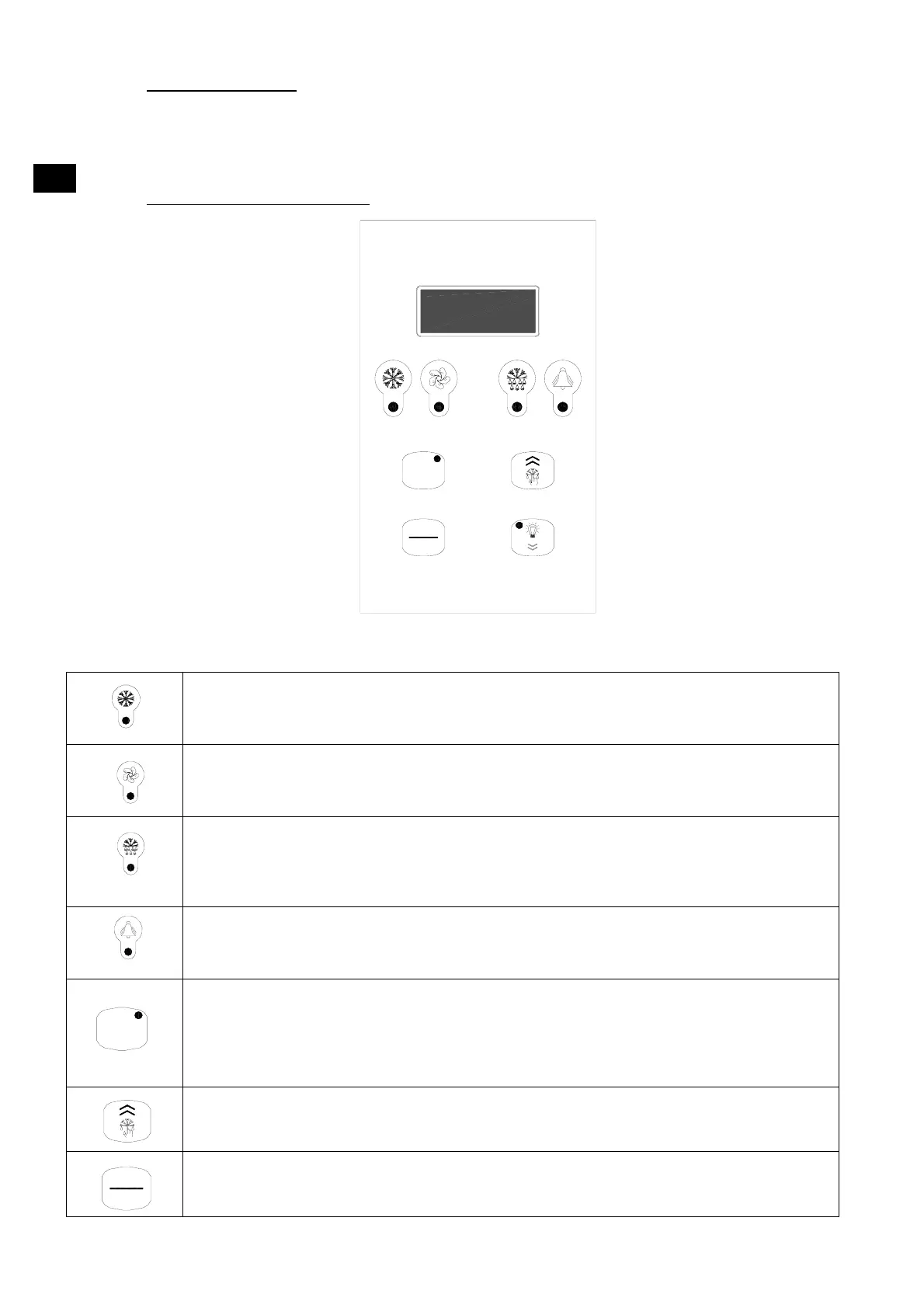

Descrizione pannello di controllo
Led verde “COMPRESSORE”
SPENTO: Compressore spento
ACCESO: Compressore in funzione
LAMPEGGIANTE: Richiesta di accensione pendente (ritardi o protezioni attive)
Led verde “VENTOLE”
SPENTO: Ventole spente
ACCESO: Ventole in funzione
LAMPEGGIANTE: Richiesta di accensione pendente (ritardi o protezioni attive)
Led verde “SBRINAMENTO”
SPENTO: Sbrinamento non attivo
ACCESO: Sbrinamento in corso
LAMPEGGIANTE: Sbrinamento manuale in corso; richiesta di sbrinamento pendente (ritardi o
protezioni attive); sbrinamento sincronizzato da rete (master/slave)
Led giallo “ALLARME”
SPENTO: Nessun allarme in corso
ACCESO: Allarme grave in corso (e relè di allarme attivato)
LAMPEGGIANTE: Allarme non grave in corso o allarme grave tacitato (relè di allarme disattivato)
Tasto “SETPOINT” + Led verde “SETPOINT/SET RIDOTTO”
ACCESO: Visualizzazione Setpoint
LAMPEGGIANTE: Set ridotto è attivo
Tasto “ENTER”: Ha la funzione di impostare il setpoint, da accesso al menù di progammazione, e
visualizza lo stato della macchina (se premuto per 1 secondo); per l’ingresso in programmazione va
tenuto premuto per 5 secondi.
Tasto “UP”: Permette il comando manuale defrost (se premuto per più di 5 sec), incrementa il valore
parametro a display e da la possibilità di far scorrere la lista menù in avanti.
Tasto “ON/OFF”: Ha la funzione di comando manuale on-off, conferma il valore parametro e da la
possibilità di ritornare al menù precedente; per spegnere o accendere la macchina tenere premuto per
più di 5 secondi.
set
on
off
set
on
off
