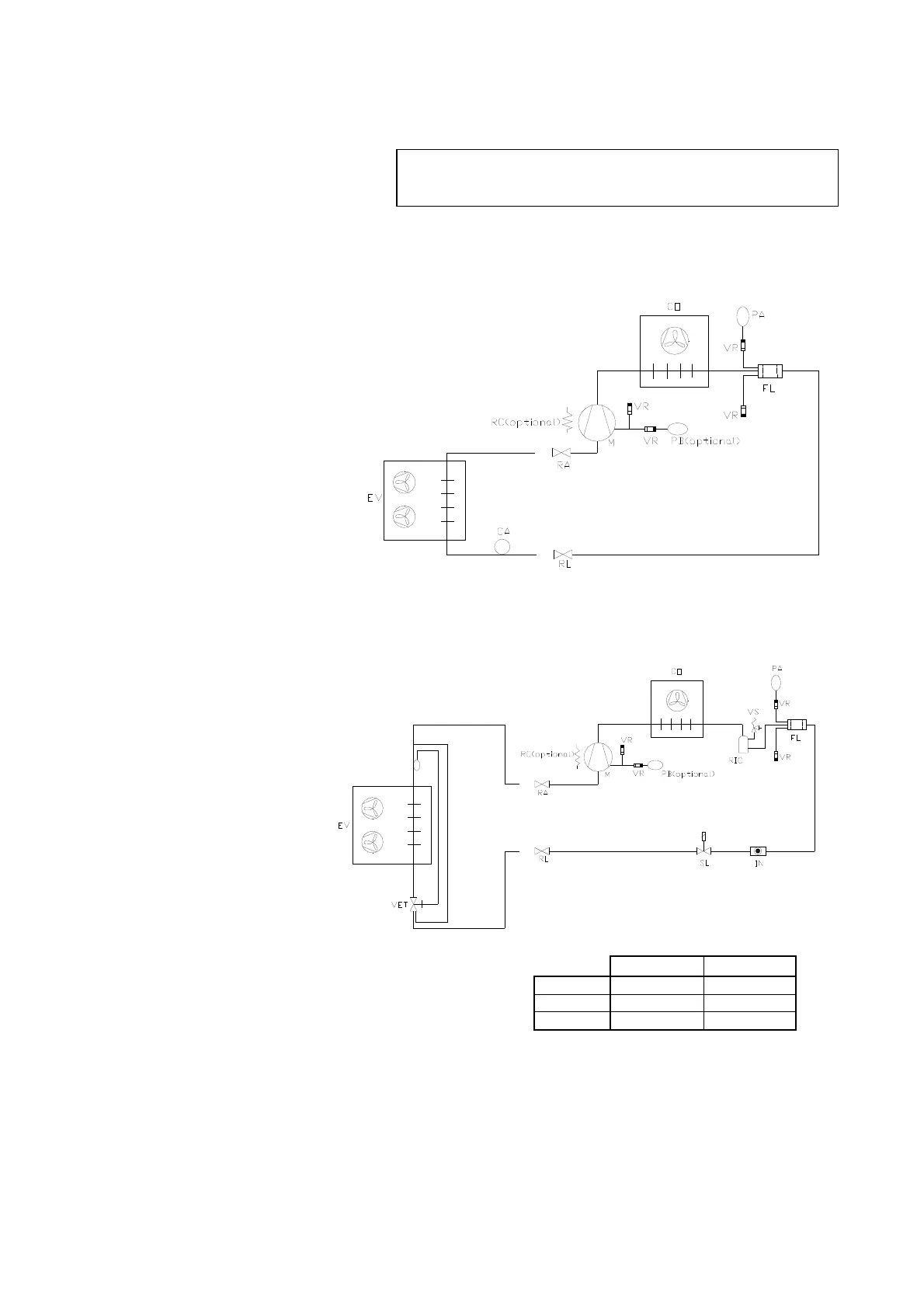

Schema frigorifero standard/Standard Refrigerating Diagram/ Schéma de réfrigération standard
Esquema frigorífero estándar/Schemen Standardkühlschrank
RC PB
HBP OPTIONAL OPTIONAL
MBP OPTIONAL OPTIONAL
LBP OPTIONAL OPTIONAL
Espansione a valvola/ Valve expansion/Expansion à vanne
Expansión por válvula/
Ventilausdehnung
Espansione a valvola/ Valve expansion/Expansion à vanne
Expansión por válvula/
Ventilausdehnung
Legenda/Legend/Légende/Leyenda/Legende
CO= Condensatore/Condenser
Condenseur/Condensador
Verflüssiger
M= Compressore/Compressor
Compresseur/Compresor
Verdichter
PA= Pressostato di alta/HP pressure switch
Pressostat haute pression/Presostato de alta
Hochdruckschalter
PB= Pressostato di bassa /LP pressure switch
Pressostat basse pression / Presostato de baja
Niederdruckschalter
FL= Filtro deidratatore/Drier filter
Filtre déshydratateur/Filtro deshidratador
Trockner
SL= Valvola solenoide liquido/Liquid solenoid valve
Vanne solénoïde liquide/Válvula solenoide líquido
Magnetventil Flüssigkeit
EV= Evaporatore/Evaporator
Évaporateur/Evaporador
Verdampfer
RC= Resistenza carter /Crankcase heater
Résistance carte /Resistencia carter
Gehäuse-Heizwiderstand
RIC= Ricevitore di liquido/Liquid receiver
Récepteur/Receptor de líquido
Flüssigkeitssammler
CA= Capillare/Capillary tube
Tube capillaire/Capilar
Kapillar
VS= Valvola di sicurezza (dove prevista) / Pressure relief valve (where provided)
Vanne de sûreté (lors equippé) / Válvula de seguridad (donde està prevista)
Sicherheitsventil (wenn bereits vorgesehen)
IN= Indicatore di liquido/ Sight glass
Indicateur de liquide/ Indicador de líquido
Flüssigkeitsanzeige
ET= Valvola di espansione termostatica
Thermostatic expansion valve
Vanne thermostatique d’expansion
Válvula de expansión termostática
Thermostat-expansionsventil
RA= Attacco linea di aspirazione
Suction line connection
Connexion ligne aspiration
Conexión línea de aspiración
Sangsanschlussleitung
RL= Attacco linea liquido
Liquid line connection
Connexion ligne liquide
Conexión línea de líquido
Flüssigkeitsanschlussleitung
VR= Valvola di ricarica / Recharge valve /
Vanne de rechargement /Válvula de recarga
Ladeventil
