ST-SP Pag. 16 Rev 02 05/13
I
Per il corretto funzionamento della macchina si consigliano i seguenti spessori minimi delle pareti delle celle (isolante
poliuretano): celle MBP e HBP spessore isolamento 60 mm; celle LBP spessore isolamento 100 mm.
4.3.1 Modalità di installazione Blocksystem ST- SP
Per procedere all’installazione della macchina adottare la procedura seguente:
1. Sollevare la macchina con un mezzo di sollevamento idoneo, utilizzando gli appositi ganci.
2. Per i Blockystem ST, fissare la parte condensante sul pavimento o sul soffitto con n°4 viti come indicato in Figura 3. Per i
Blocksystem SP, fissare la parte condensante alla parete verticale con n°4 viti come indicato in Figura 4, rispettando
un’altezza minima da terra di 600 mm.
3. Procedere al fissaggio dell’evaporatore all’interno della cella per mezzo di 4 bulloni d’acciaio (Figura 3 per ST e Figura 4
per SP).
4. Prolungare il tubo di scarico della vaschetta evaporatore con un tubo di gomma (temperatura di resistenza minima: 90 °C)
fino all’esterno della cella realizzando un sifone (Figura 3 per ST e Figura 4 per SP). N.B. nel caso di modelli MBP e LBP
inserire la resistenza di scarico all’interno del tubo.
5. Praticare un foro sulla parete della cella (Figura 3 per ST e Figura 4 per SP) per il passaggio dei tubi di mandata, di
aspirazione e per il tubo di scarico acqua.
6. Praticare un foro per il passaggio dei cavi elettrici: cavo di alimentazione, cavo ventole evaporatore, cavo resistenza di
scarico, cavo resistenze di sbrinamento, cavo luce cella.

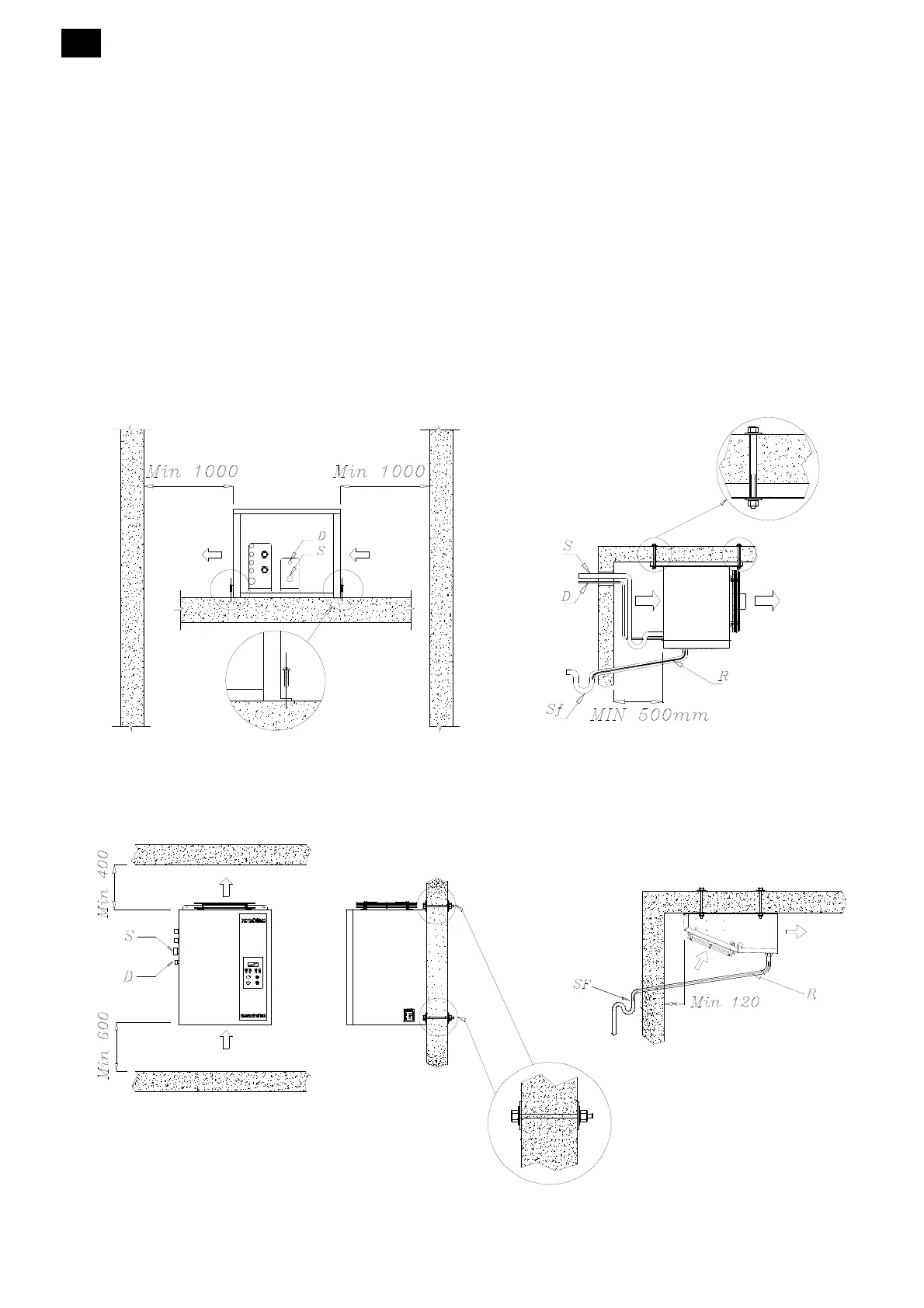

Figura 3 – Installazione della macchina ST
Figura 4 - Installazione della macchina SP
on
off
set
Legenda
S = Tubo di aspirazione
D = Tubo di mandata
Sf = Sifone scarico acqua
R = Resistenza di scarico (solo per modelli MBP e LBP)
Legenda
S = Tubo di aspirazione
D = Tubo di mandata
Sf = Sifone scarico acqua
R = Resistenza di scarico (solo per modelli MBP e LBP)
