Rivacold ST Series - Generalidades sobre Seguridad

ST-SP Pag. 97 Rev 02 05/13
E

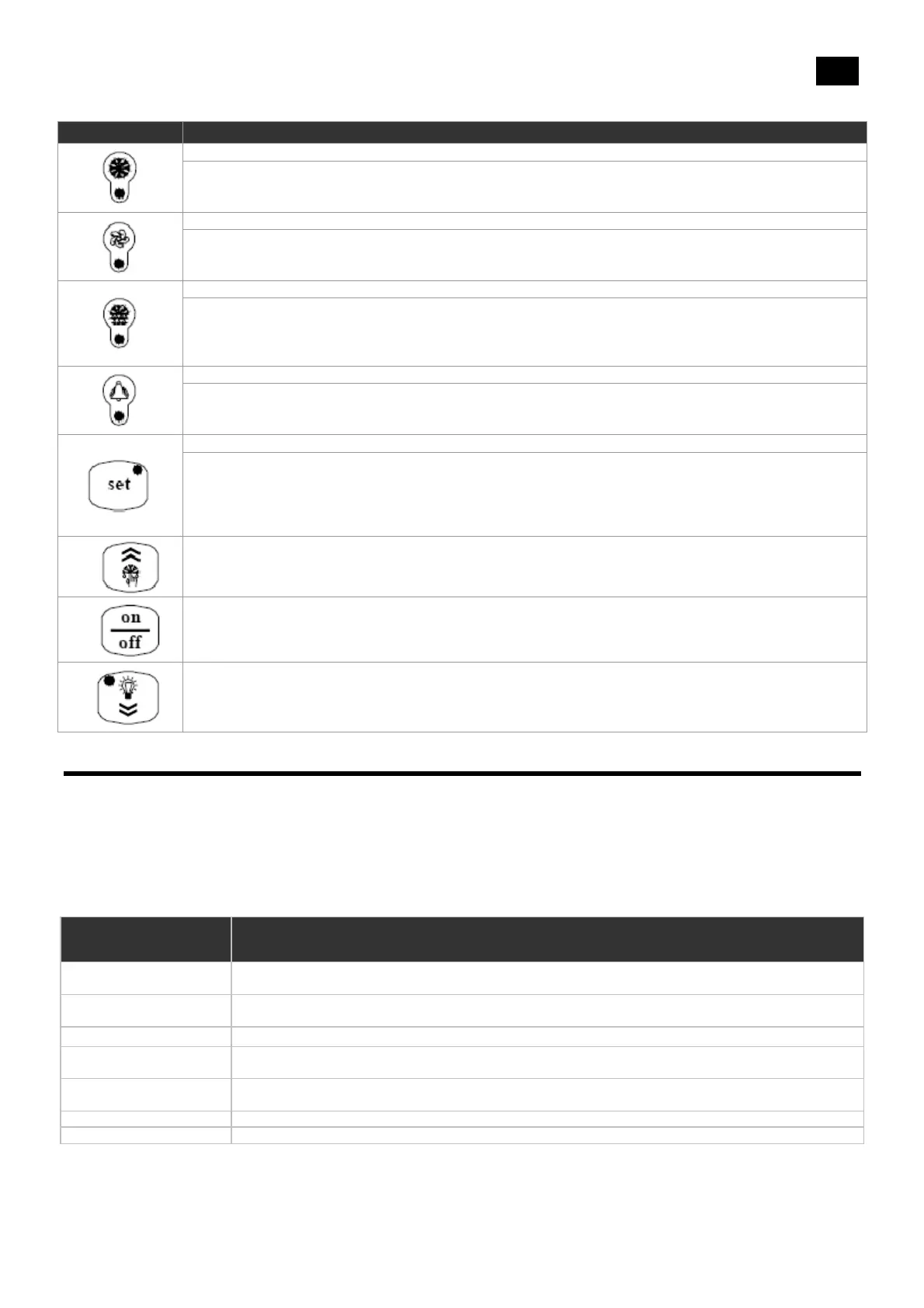

Tabla 2 – Descripción de comandos.
SIMBOL
DESCRIPCIÓN
Led verde“COMPRESOR”:
APAGADO: Compresor APAGADO
ENCENDIDO: Compresor en marcha.
PARPADEANTE: Petición de encendido pendiente (atrasos o protecciones activas)
Led verde “VENTILADORES”
APAGADO: Ventiladores apagados
ENCENDIDO: Ventiladores en marcha
PARPADEANTE: Petición de encendido pendiente (atrasos o protecciones activas)
Led verde “DESCARCHE”
APAGADO: Descarche no activo
ENCENDIDO: Descarche en curso
PARPADEANTE: Descarche manual en curso; petición de descarche pendiente (atrasos o protecciones
activas); Descarche sincronizado desde la red (master/slave)
Led amarillo “ALARMA”
APAGADO: Ninguna alarma en curso
ENCENDIDO: Alarma grave en curso (y relè de alarma activado)
PARPADEANTE: Alarma no grave en curso o alarma grave tacita (relè de alarma desactivado)
Tecla “SETPOINT” + Led verde “SETPOINT/SET RIDOTTO”
ENCENDIDO: Visualización Setpoint
PARPADEANTE: Set reducido es activo
Tecla “ENTER”: Posee la función de impostar el setpoint, de encender el menú de programación, y visualiza
el estado de la máquina (si pulsado durante 1 segundo); para empezar la programación hay que
mantenerla pulsada durante 5 segundos.
Tecla “UP”: Permite el mando manual defrost (si pulsada durante más de 5 seg), incrementa el valor
parámetro en display y da la posibilidad de avanzar la lista menú.
Tecla “ON/OFF”: Posee la función de mando manual on-off, confirma el valor parámetro y da la posibilidad
de volver al menú anterior; para apagar o encender la máquina mantener pulsada la tecla durante más de
5 segundos.
Tecla “DOWN”: Permite el mando manual luces (si pulsada durante 1 segundo), disminuye el valor
parámetro a display y da la posibilidad de retroceder la lista menú .
3
3
.
.
S
S
e
e
g
g
u
u
r
r
i
i
d
d
a
a
d
d
y
y
D
D
a
a
t
t
o
o
s
s
T
T
é
é
c
c
n
n
i
i
c
c
o
o
s
s
3.1 Generalidades sobre Seguridad
3.1.1 Criterios de Diseño
En el diseño de la unidad se han adoptado los principios y conceptos introducidos en los Apartados correspondientes de las
normas de armonización indicadas en la Tabla 3
Tabla 3 – Principales normas de armonización utilizadas en el diseño de la unidad.
NORMA
TÍTULO
UNI EN ISO 12100-1: 2009
Seguridad de la maquinaria – Conceptos fundamentales, principios generales de diseño – Parte 1: Terminología
básica, metodología
UNI EN ISO 12100-2: 2009
seguridad de la maquinaria – conceptos fundamentales, principios generales de diseño – parte 2: principios
técnicos
UNI EN ISO 14121-1: 2007
Seguridad de la maquinaria – Valoración de riesgos – Parte 1: principios
UNI EN ISO 13857: 2008
Sécurité de l'équipement - Distances de sécurité pour empêcher d'atteindre des zones dangereuses avec les
membres supérieurs et inférieurs
UNI EN 953: 2009
Seguridad de la maquinaria – Protecciones – Requisitos generales para el diseño y la construcción de protecciones
fijas y móviles
CEI EN 60204-1: 2006 Seguridad de la maquinaria - Equipamiento eléctrico de las máquinas – Parte 1: Normas generales
CEI EN 60335-1: 2008 Seguridad de los aparatos eléctricos de uso doméstico y similares – parte 1: Normas generales
El cumplimiento de los apartados correspondientes de las citadas normas armonizadoras ha permitido que se eliminen o
reduzcan los riesgos del mejor modo posible, tanto durante el funcionamiento normal como durante ls operaciones de
regulación y de mantenimiento, durante todo el ciclo de vida de la unidad.
