ÚVOD
Překlad návodu z původního jazyka
10

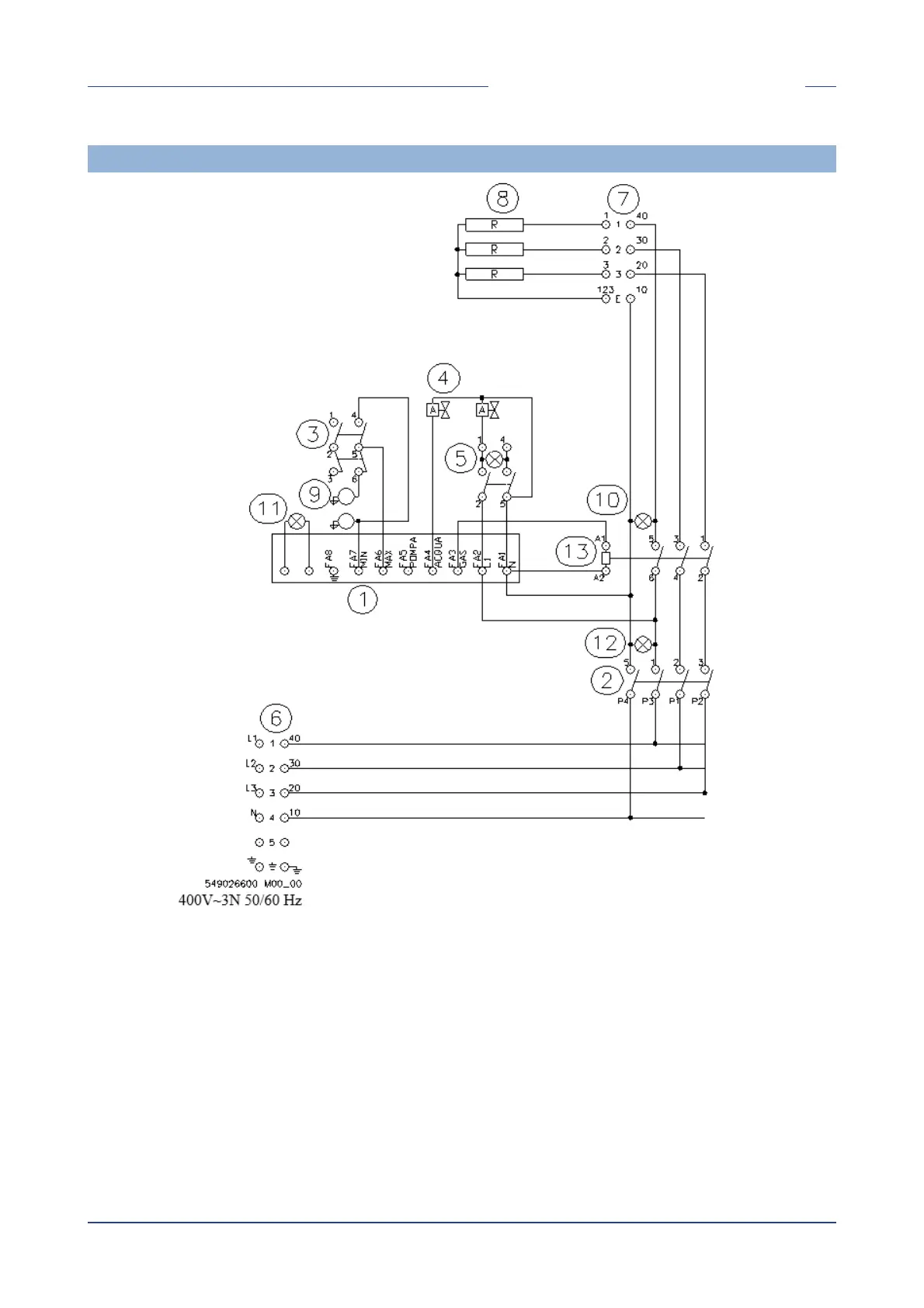

ELEKTRICKÉ SCHÉMA CPA-74ET , CPA-76ET, CPA-78ET (F)
1 Jednotka regulace hladiny vody
2 Přepínač
3 Bipolární přepínač
4 Elektroventil vody
5 Bipolární spínač
6 Napájecí svorkovnice
7 Přepínací svorkovnice
8 Topné těleso
9 Sonda hladiny
10 Bílá kontrolka
11 Červená kontrolka
12 Zelená kontrolka
13 Stykač
