Défi nir les dimensions
Les séries MP et MT sont un système d’armoires modulaires qui vous permettent d’installer vos armoires selon des
confi gurations variées. La taille globale des armoires est établie d’après les dimensions générales des unités formant le
montage des armoires. Avant de percer des trous dans le mur, évaluez les dimensions générales. Voir la schéma A à titre
d’exemple (avec une armoire de modèle MT16D4FBNE) illustrant les dimensions générales et les dimensions d’ouverture
approximatives.
Défi nir la largeur :
1. Identifi ez la largeur avant des différents modèles d’armoires :
LARGEUR DES ARMOIRES :
MP16 et MT16 = 15 1/4” (387,4 mm) de largeur
MP20 et MT20 = 19 1/4” (489 mm) de largeur
MP24 et MT24 = 23 1/4” (590,6 mm) de largeur
2. Si vous regroupez plusieurs armoires, additionnez les largeurs
de chacune des armoires afi n d’obtenir la largeur totale.
3. Soustrayez 3/4” (19,1 mm) de la largeur totale afi n d’établir
la longueur horizontale de l’ouverture brute.
Défi nir la hauteur :
1. Identifi ez la hauteur avant des différents modèles d’armoires :
HAUTEUR DES ARMOIRES :
MT à dessus plat = 30” (762 mm) de hauteur
MT à dessus en arche = 34” (863,6 mm) de hauteur (ouverture brute identique à celle du dessus plat)
MP à dessus plat = 39 3/8” (1000,1 mm) de hauteur
MP à dessus en arche = 43 3/8” (1101,7 mm) de hauteur (ouverture brute identique à celle du dessus plat)
2. Soustrayez 3/4” (19,1 mm) de la hauteur afi n d’établir la hauteur verticale de l’ouverture brute.
Lorsque vous choisissez l’emplacement des armoires, notez les éléments suivants :
Il doit y avoir un espace libre d’au moins 1” (25,4 mm) entre la partie supérieure du bec verseur du
robinet et la partie inférieure de la porte de l’armoire et au moins 1” d’espace entre le dessus de
l’armoire et le plafond (voir la schéma B).
L’alimentation de l’option électrique devrait provenir d’une source différente de celle alimentant les
lumières optionnelles de l’armoire afi n que l’option électrique de l’armoire puisse rester en marche
lorsque les lumières sont éteintes.
Pour le montage des armoires encastrées,
identifi ez la profondeur de l’embrèvement
de l’ouverture brute. La profondeur de
l’embrèvement varie selon les modèles
d’armoires :
Modèle D4 = 3 ¾” (95,3 mm) de profondeur
Modèle D6 = 5 ¾” (146 mm) de profondeur
Modèle D8 = 7 ¾” (196,9 mm) de profondeur
Assurez-vous qu’il y ait suffi samment
d’espace pour la porte au-dessus
de l’ouverture brute (voir la schéma B).
■
■
■
■

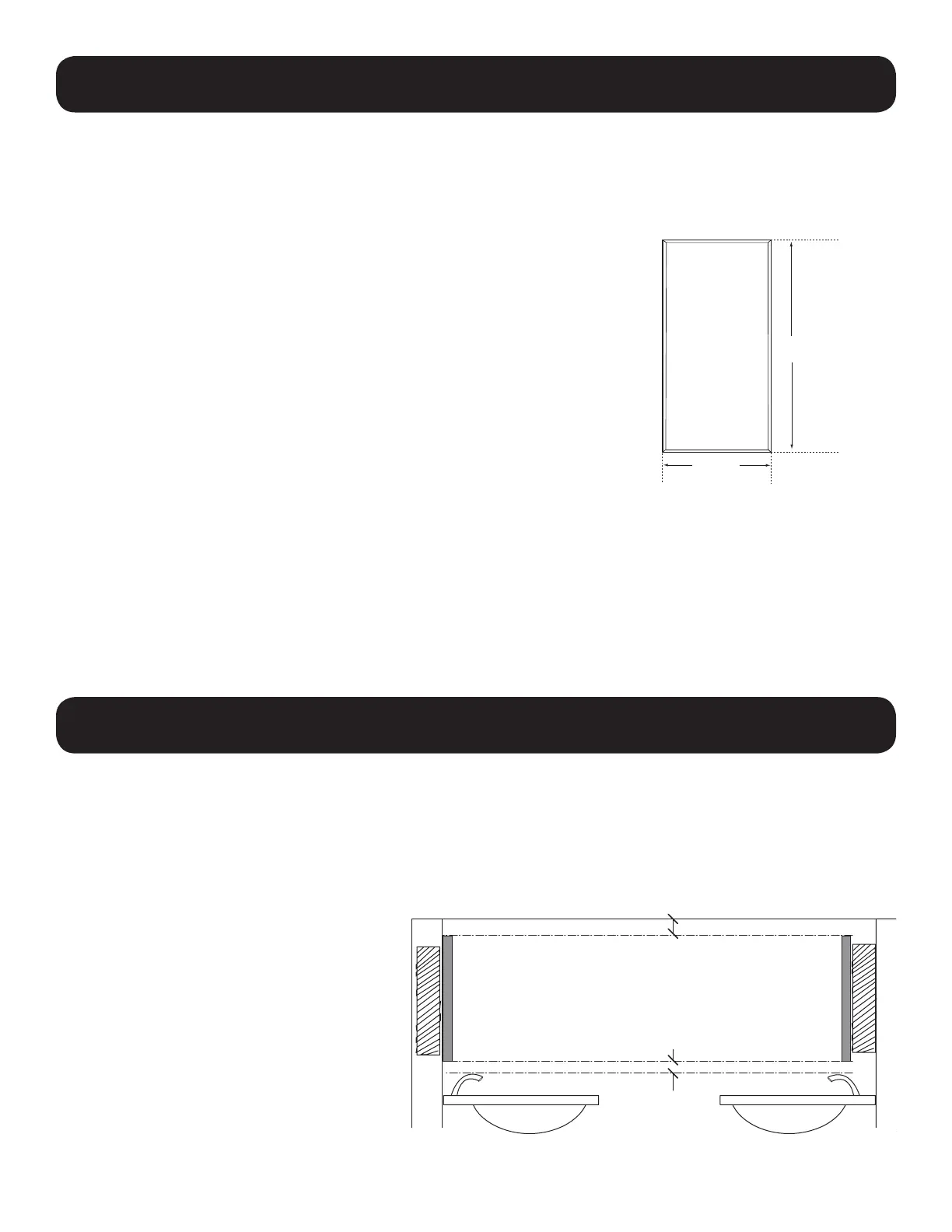

Schéma A
Emplacement des armoires
MT16D4FBNE
15 1/4"
30"
30"
(762 mm)
(762 mm)
DIMENSIONS DE L'OUVERTURE BRUT
E
Hauteur : 29 1/4" (30" - 3/4")
742,9 mm (762 mm - 19,1 mm)
Largeur : 14 1/2" (15 1/4"- 3/4")
368,3 mm (387,4 mm - 19,1 mm)
(387,4 mm)
MONTAGE
EN SURFACE
ESPACE LIBRE DE 1" (25,4 mm)
ESPACE LIBRE DE 1" (25,4 mm)
MONTAGE
ENCASTRÉ
