209-1090 MP et MT Armoires 03/29/07
14
Comment effectuer le montage des armoires en surface
Les armoires xées en surface nécessitent les barres de sus-
pension en forme de «Z» pour maintenir les armoires. Aucun
trou n’est percé dans le mur. Référez-vous à la schéma C en
page 13.
REMARQUE : Avant d’installer les armoires à montage en sail-
lie munies d’une option électrique, passez le câble électrique de
l’armoire dans le trou d’insertion du mur. Consultez la section
«Câblage d’une option électrique» en page 17.
1. Chacune des armoires est expédiée avec une barre de
suspension en forme de «Z». Taillez cette barre environ
1” (25,4 mm) plus courte que la largeur totale de votre
regroupement d’armoires.
REMARQUE : Il est fortement conseillé de xer au mur un
support semblable à celui utilisé pour un évier mural pendant
le montage tel qu’illustré à la schéma D.
2. Situez l’emplacement et percez trois trous de 7/32” (5,6 mm)
dans le mur en traversant la ligne en retrait située sur la barre
de suspension. Assurez-vous que la barre de suspension
soit de niveau (voir la schéma D). Utilisez les vis en bois/
plastique SMS #10 de 2” (50,8 mm) fournies pour xer la
barre de suspension au mur. Si aucune bande de fourrure
n’a été xée, utilisez les xations en plastique fournies en
vous assurant que chacune des armoires soit soutenue par
au moins 3 xations. Voir les instructions ci-dessous.
3. Trois pinces en forme de «Z» sont fournies pour la partie
supérieure de chacune des armoires.
REMARQUE : Vous pouvez pré-percer des trous de 7/32”
(5,6 mm) pour les pinces en forme de «Z» à l’emplacement
choisi au préalable. S’il n’y a aucun support dans le mur,
utilisez les xations en plastique fournies.
Glissez les trois attaches en « Z » dans le canal de vis
situé sur la partie supérieure de l’armoire; assurez-vous
que les attaches en « Z » se xent aux rainures. Soulevez
l’armoire et placez-la sur la barre de suspension.
REMARQUE : Lorsque vous utilisez une option élec-
trique, retirez d’abord la tablette externe, tirez sur le
câble inséré dans le mur puis passez-le à l’intérieur du
trou d’accès situé à l’arrière de l’armoire tel qu’indiqué à
la section «Câblage d’une option électrique» en page 17.
4. En utilisant les vis en bois/plastique SMS #10 de
2” (50,8 mm) fournies, xez la partie supérieure de
l’armoire au mur au moyen des pinces en forme de «Z»
et dans le mur, tel qu’illustré (voir les schémas D et E).
5. Fixez les portes en suivant les instructions fournies
avec la charnière et selon la schéma M en page 18.
Ouvrez et fermez les portes pour véri er leur fonc-
tionnement.
6. Si vous utilisez une option électrique, branchez le cordon
pour l’option électrique de la porte dans la tablette externe.
Assurez-vous du fonctionnement adéquat de l’électricité
et du désembueur ou de la lampe veilleuse. Voir la section
«Réglages et entretien» en page 18 pour obtenir de l’aide.
7. Placez les rayons tel qu’illustré à la section «Montage nal»
en page 18.

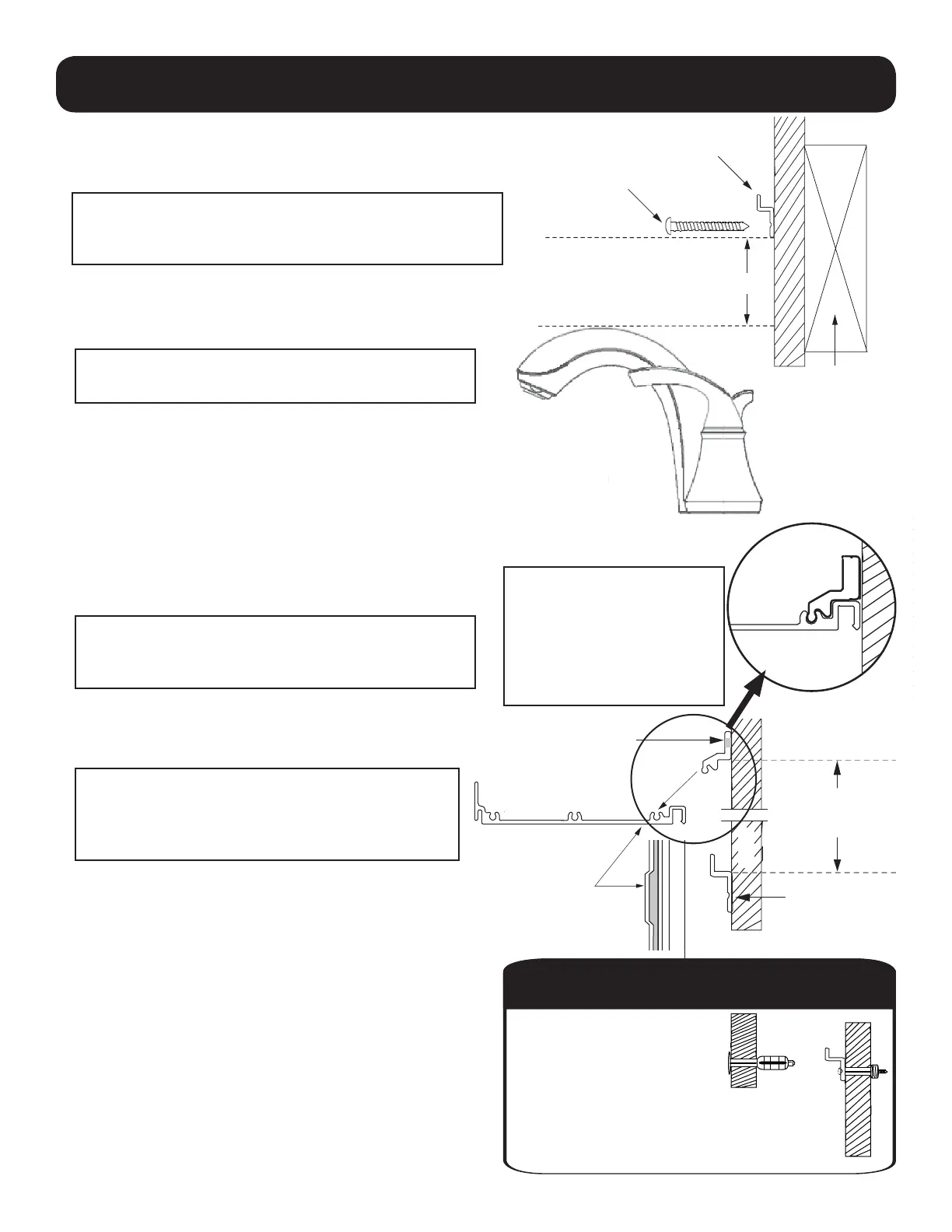

Schéma E
MUR
BARRE DE
SUSPENSION
3 PINCES SUPÉRIEURES
ENFORMEDZ»
LES PINCES
SUPÉRIEURES EN
FORME DE «Z» S'INSÈRENT
DANS LES FILETS DES VIS
À PARTIR DE L'OUVERTURE
CENTRALE
ÉLÉMENT DE FRANCHISSEMENT
DUCADREDELAPARTIE
SUPÉRIEURE DE L'ARMOIRE
MT = 30" (762 mm)
MP = 39 3/8" (1000.1 mm)
DIMENSIONS GLOBALES
Schéma D
Instructions des xations poly
pour les murs creux
1. Percez un trou de 9/32”
(7,1 mm) et insérez la
xation jusqu’à ce que la
collerette d’encastrement
soit égale au mur.
2. Insérez une vis en bois/plastique SMS #10
de 2” (50,8 mm) dans le support et la xation.
Tournez la vis a n d’obtenir l’expansion
complète de la xation.
PLACEZ LA BARRE DE
SUSPENSION À AU MOINS
UN POUCE DES ROBINETS
DE L'ÉVIER (25,4 mm)
BARRE DE
SUSPENSION
VIS EN BOIS/PLASTIQUE
SMS #10 DE 2" (50,8 mm)
1 X 3 (25,4 mm x 76,2
mm) BANDES DE
FOURRURE
DERRIÈRE LE
PANNEAU DE
REVÊTEMENT OU LA
TUILE. SITUÉES AU
CENTRE DE LA
BORDURE
INFÉRIEURE DE
L'ARMOIRE.
1"
(25,4 mm)
AVERTISSEMENT :
Assurez-vous que l’attache en
« Z » se glisse complètement
dans le canal de vis et s’y
xe. À défaut de le faire, des
dommages aux biens ou des
blessures corporelles peuvent
se produire.
