Robern MT Series - Page 23

209-1090 MP y MT Gabinetes 03/29/07
23
6 11/16"
LÍNEA CENTRAL
PARA LA CONEXIÓN
ELÉCTRICA
MONTAR /
DESMONTAR
BISAGRA AQUÍ
PUERTO
BISAGRA
FRENTE DEL
GABINETE
UBICACIÓN DE PARED
(MONTAJE EN SUPERFICIE)
TORNILLOS DE ACCESO
PARA ESTANTE DE TOMA
DE CORRIENTE
UBICACIÓN DE PARED
(MONTAJE EMPOTRADO)
PARTE INFERIOR DEL GABINETE
BISAGRA
PARTE SUPERIOR DEL GABINETE
INTERIOR DEL GABINETE
(176.2 mm)
13/4"
(44.5 mm)
SUJETADOR EN "Z" SUPERIOR
PARA MONTAJE EN SUPERFICIE
(3 POR GABINETE)
AGUJERO PREVIAMENTE
PERFORADOS PARA EL
GABINETE EMPOTRADO.
SOLAMENTE INSTALACIÓN.
Utilice un tornillo de cabeza plana
para madera del #10 SMS (2" o 3")
[50.8 mm o 76.2 mm] y tapa.
AGUJEROS PREVIAMENTE
PERFORADOS PARA LAS
CONEXIONES
GABINETE-A-GABINETE O
GABINETE-A-JUEGO
DE LATERALES.
Utilice tornillos de Bloque de Conectores
del #10 x 1/2" (12.7 mm) y tapa.
UBICACIÓN DEL AGUJERO/PERFORACIÓN
PARA LAS INSTALACIONES PARA
CONDUCTOS ELÉCTRICOS RÍGIDOS
AGUJERO DE ALIMENTACIÓN PARA
INSTALACIONES DE CABLES
ELÉCTRICOS FLEXIBLES
AGUJEROS HECHOS
PREVIAMENTE PARA
LAS CONEXIONES
GABINETE-A-GABINETE O
GABINETE-A-JUEGO
DE LATERALES.
Utilice tornillos de Bloque de
Conectores del #10 x 1/2"
(12.7 mm) y tapa.
ESTANTE
ELÉCTRICO
OPCIONAL
BARRA DE MONTAJE
PARA MONTAJE
EN SUPERFICIE
AGUJERO PREVIAMENTE
PERFORADO PARA
GABINETE EMPOTRADO.
SOLAMENTE INSTALACIÓN.
Utilice un tornillo de cabeza plana para
madera del #10 SMS (2" o 3")
[50.8 mm o 76.2 mm] y tapa.

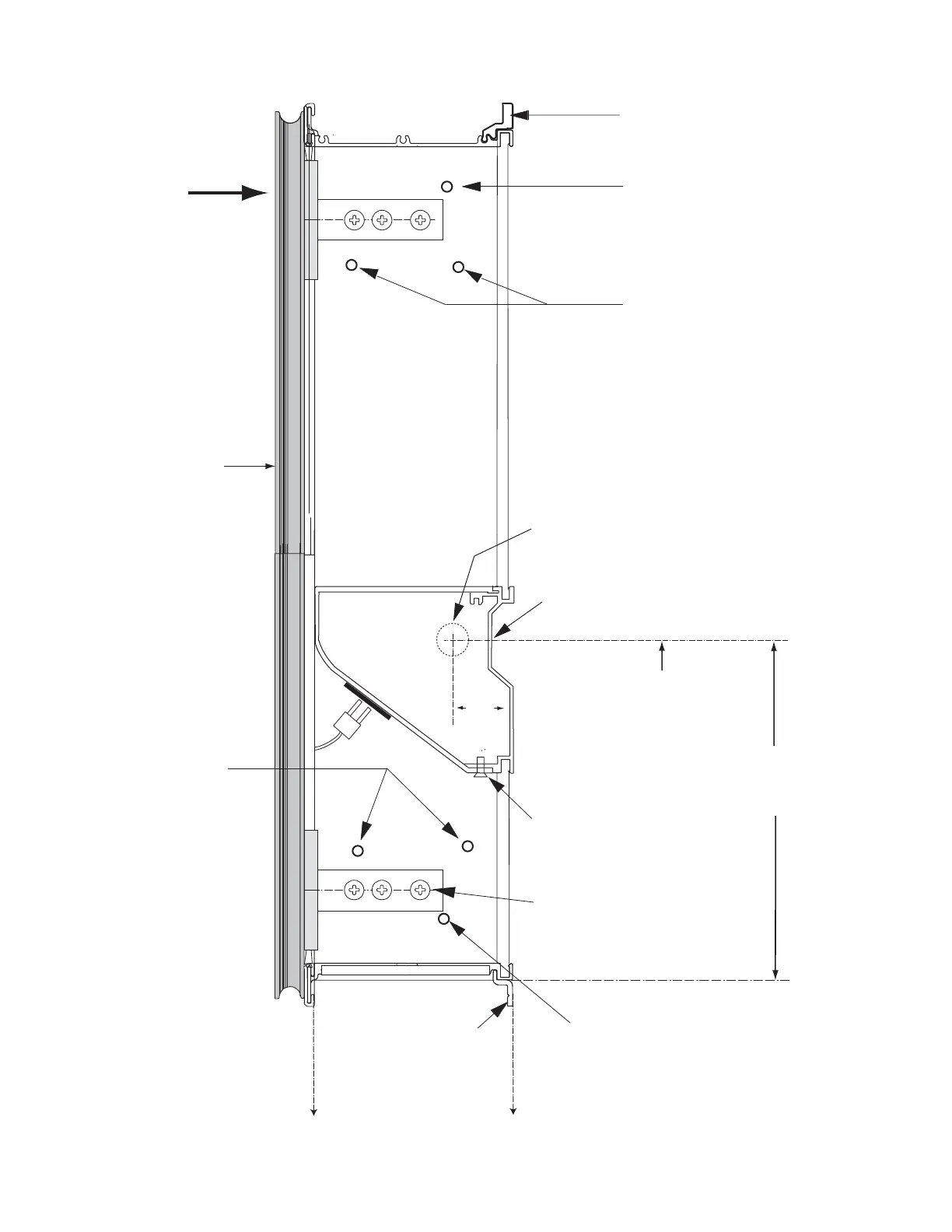

Figura C
Esta fi gura le proporciona la idea
general para todos los tipos de
instalaciones
