290-1090 MP y MT Gabinetes 03/29/07
26

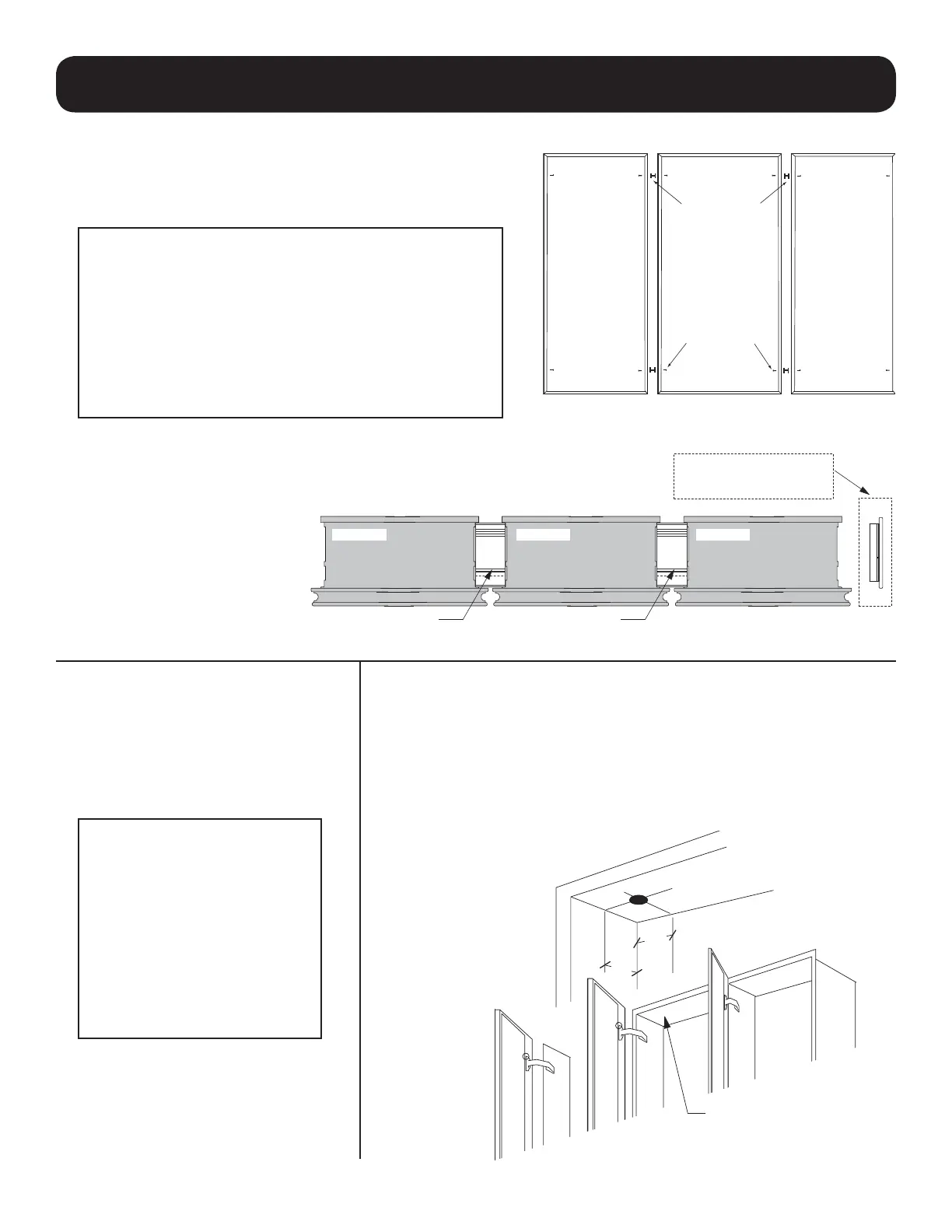

Figura J
Cómo Montar Gabinetes en Grupo
Cada gabinete y Juego de Laterales contienen conectores espe-
ciales para permitir muchas combinaciones de gabinetes, tanto
montados en super cie utilizando el Juego de Laterales como
empotrados a la pared. Un ejemplo utilizando estas combinacio-
nes de conectores se muestra en la Figura H y en la Figura I.
NOTAS:
Ensamble las cajas en una super cie plana conveniente,
no sobre o en la pared.
Si usted compró luces, revise las instrucciones proporcio-
nadas con los juegos de luces. No je las puertas ni los
juegos laterales hasta que las cajas estén jas a la pared.
Note la ubicación de los agujeros en los gabinetes que se
utilizan para asegurar los conectores y los juegos latera-
les (véase Figura C en la página 23).
1. Sin las puertas, combine las cajas de los gabinetes con los
conectores adecuados para ensamblar las unidades por dis-
tribución. Utilice los tornillos de rosca del #10 X ½” (12.7 mm)
para jar las cajas
.
2. Dependiendo de cómo va instalar
sus gabinetes, vaya a “Cómo
Montar Gabinetes en Super cie”
en la página 24 o “Cómo Montar
Gabinetes Empotrados” en la
página 25.
BLOQUES
CONECTORES
#10 X 1/2" (12.7 mm)
TORNILLOS
NOTAS PARA MONTAJE DE
GABINETES CONECTADOS
EN SUPERFICIE
Para las combinaciones de gabinetes
de más de 45” (1143 mm) de ancho,
usted debe utilizar más de una barra
de montaje.
PRECAUCIÓN:
Una unidad de 3 puertas com-
pleta pesa de 120 a 150 libras
(54.4 a 68 Kg.) cuando está
vacía. Se recomienda que un
soporte similar al que se utilizó
para el lavamanos montado a la
pared se enmarque a la pared
durante la construcción, como
se muestra en la Figura D en la
página 24.
La instalación de tres gabinetes en una
pared hueca debe tener 9 anclajes en
la Barra de Montaje (siga las
instrucciones de Anclaje Poly-set en la
página 24).
Figura H
Figura I
TALADRE 7/32" (5.6 mm)
A TRAVÉS DE LA PARTE SUPERIOR DEL GABINETE
DE EN MEDIO 3/4" (19.1 mm) DE ATRÁS Y DE
LADO COMO SE MUESTRA CUANDO TRES O MÁS
GABINETES ESTÁN EMPOTRADOS.
3/4"
3/4"
(19.1 mm)
(19.1 mm)
TRES COMBINACIONES DEL GABINETE PARA LA INSTALACIÓN EMPOTRADA.
GABINETEGABINETEGABINETE
CONECTORCONECTOR
Utilice el Juego de Laterales para
el montaje en superficie.
Véase Figura F en la página 25.
NOTAS PARA MONTAJE EMPOTRADO DE GABINETES
CONECTADOS
Es importante que al instalar cajas de gabinetes conectados, las puertas
se ajusten para permitir un espacio de 1/8” (3.2 mm) entre puertas.
En las instalaciones de gabinetes más grandes en combinaciones de 3
o más, la puerta central, cuando está abierta, puede causar que el
gabinete se encorve de la pared. Si esto sucede, haga un agujero en la
ubicación que se muestra en la Figura J
e instale un tornillo del #10 X 2”
(50.8 mm) o #10 X 3”
(76.2 mm) de
SMS/Madera y
una tapa para
la cabeza de éste.
