209-1090 MP and MT Cabinets 03/29/07
3
MOUNTING BAR
FOR SURFACE
MOUNT
6 11/16"
CENTERLINE
FOR ELECTRICAL
CONNECTIONS
OPTIONAL
ELECTRIC
SHELF
MOUNT/UNMOUNT
HINGE HERE
DOOR
HINGE
CABINET
FRONT
TOP "Z" CLIP FOR
SURFACE MOUNT
(3 PER CABINET)
WALL LOCATION
(SURFACE MOUNT)
PRE-DRILLED HOLES FOR
CABINET-TO-CABINET
OR CABINET-TO-SIDE KIT
CONNECTIONS.
Use #10 x 1/2" (12.7mm) thread-cut
connector-block screws and cap.
ACCESS SCREWS
FOR OUTLET SHELF
WALL LOCATION
(RECESSED MOUNT)
BOTTOM OF CABINET
HINGE
TOP OF CABINET
PRE-DRILLED HOLE FOR
RECESSED CABINET.
INSTALLATION ONLY.
Use #10 pan head SMS/wood screw
(2" or 3") [50.8mm or 76.2mm] and cap.
PRE-DRILLED HOLE FOR
RECESSED CABINET.
INSTALLATION ONLY.
Use #10 pan head SMS/wood screw
(2" or 3") [50.8mm or 76.2mm] and cap.
INSIDE OF CABINET
PRE-DRILLED HOLES FOR
CABINET-TO-CABINET
OR CABINET-TO-SIDE KIT
CONNECTIONS.
Use #10 x 1/2" (12.7mm) thread-cut
connector-block screws and cap.
(176.2 mm)
13/4"
(44.5 mm)
FEED-THROUGH HOLE FOR
FLEXIBLE ELECTRICAL CABLE
INSTALLATIONS
PUNCH/DRILL LOCATION FOR
RIGID ELECTRICAL CONDUIT
INSTALLATIONS

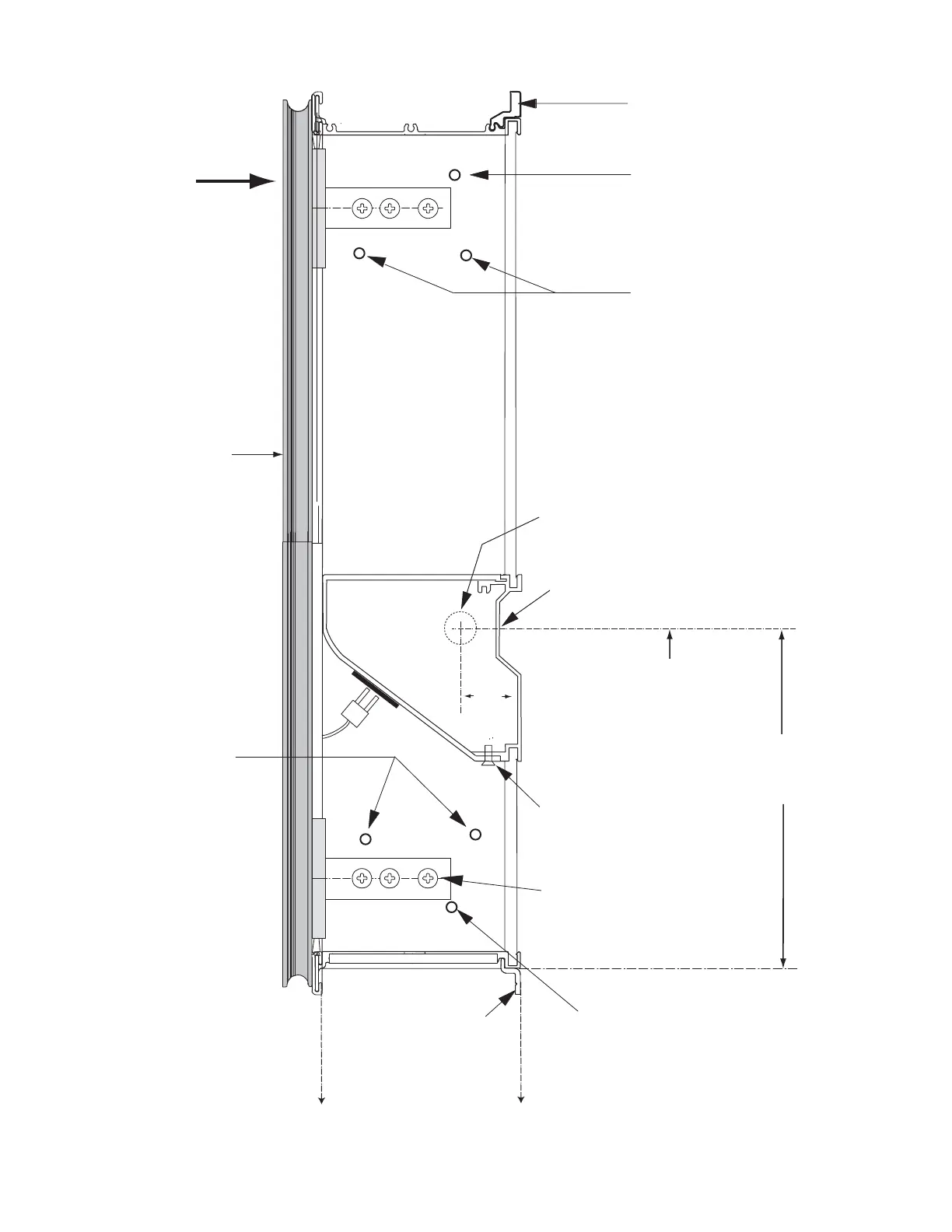

Figure C
This gure gives an overall picture
for all types of installations.
