DOSSIER TECHNIQUE
POURSUITE HMI 2500W
RACCORDEMENTS.
1039 & 1439

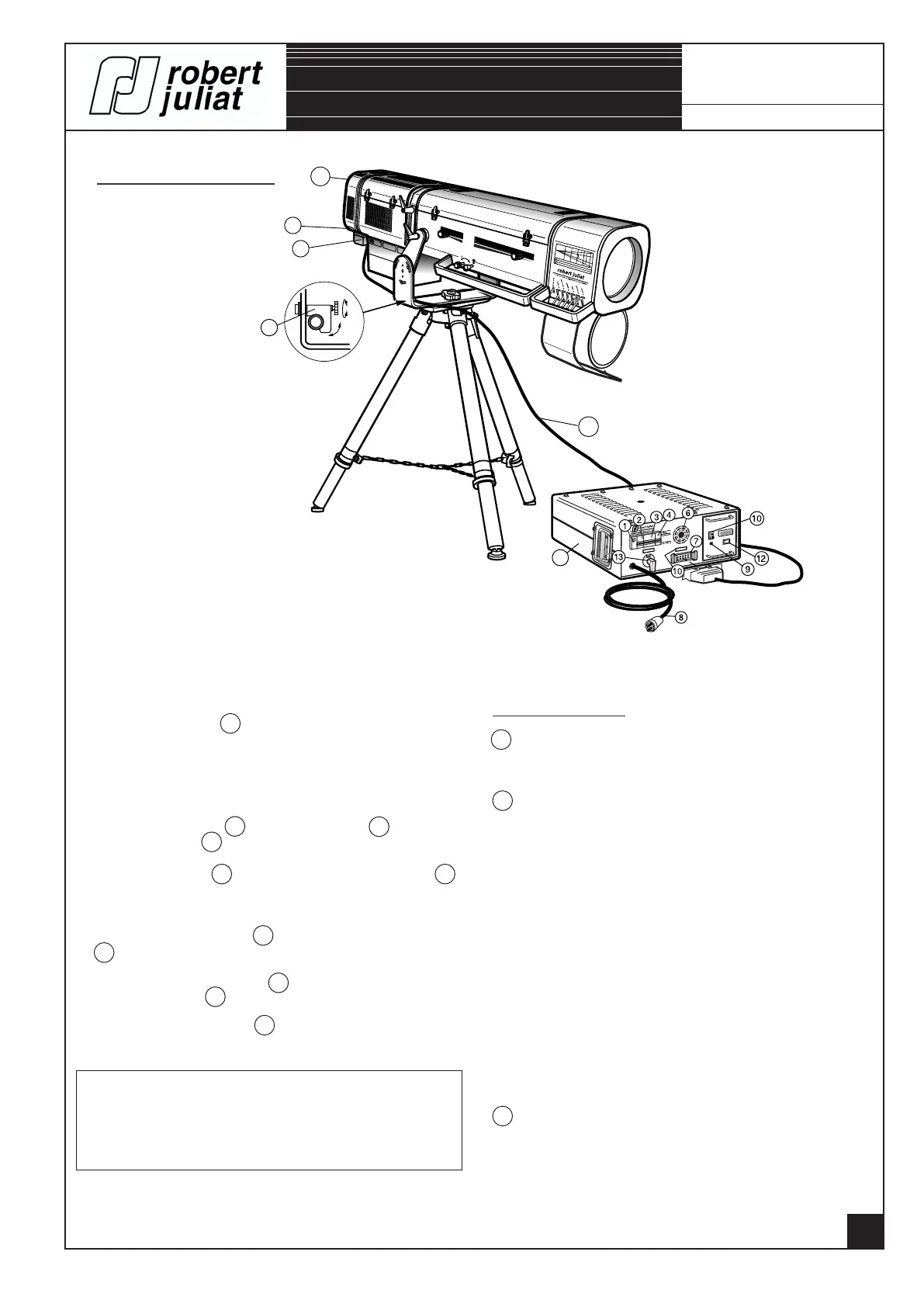

A 1039/1439 Version obturateur manuel.
d - EM HARTING 16 x 16A alimentation.
e - EF secteur CEE - 10A. 250V.
B Boîtier d'alimentation.
1 - Témoin de présence secteur.
2 - Disjoncteur UNI+N 2A-C.
3 - Disjoncteur général 25A bipolaire.
4 - Disjoncteur UNI+N 2A-C.
6 - Grille de ventilation
(NE PAS OBSTRUER).
7 - EF HARTING 16 x 16A - 2 verrous.
8 - Cordon secteur 3 x 4 mm
2
(3m)+prise P17 32A+T.
9 - Témoin lampe ON.
10 - Interrupteur à bascule.
Si l’interrupteur est en position ON et le témoin est éteint,
l'allumage de la lampe HMI a échoué.
Recommencer l'opération.
11 - Identication de l'alimentation.
12 -
Commande externe par fermeture d'un contact sec (1A -250V).
13 - Selecteur de tension 3 positions :
208V. 60Hz, 230V. 50Hz & 245V. 50Hz.
Verrouillage par vis.
C Cordon de montée de lampe.
Câble H07 RN-F 19G 1,5 mm
2
longueur 3m équipé
de connecteurs HARTING 16 x 16A M/F.
Raccordement Projecteur / Alimentation.
- Raccorder le cordon C sur le connecteur 7 du ballast
et le connecteur d du projecteur.
- Verrouiller le câble C dans la bride de maintien câble f .
- Mettre la lampe en place - voir page 17.
- Enclencher le disjoncteur 3 et vérier que la protection
4 est bien enclenchée.
- Brancher le cordon secteur 8 . Si le secteur est présent, le
témoin en amont 1 s'allume immédiatement.
- Enclencher le disjoncteur 2 .
ATTENTION !
- Ne jamais ouvrir le capot de lanterne, projecteur allumé.
- Ne pas modier les sécurités.
- Ne jamais raccorder sur un circuit gradué
- Ne pas amorcer sans lampe.
Tension secteur.
- Contrôler la conformité de l'alimentation.
Plaque signalétique 11 : Puissance de la lampe.
DESCRIPTION.
B
d
A
C
D
I
M
M
E
R
W
A
R
N
I
N
G
:
D
O
N
O
T
T
R
A
N
S
P
O
R
T
T
H
I
S
L
A
N
T
E
R
N
W
I
T
H
L
A
M
P
I
N
S
I
D
E
.
A
T
T
E
N
T
I
O
N
:
N
E
P
A
S
T
R
A
N
S
P
O
R
T
E
R
L
E
P
R
O
J
E
C
T
E
U
R
A
V
E
C
L
A
L
A
M
P
E
M
O
N
T
E
E
.
2
2
0
V
.
2
A
.
C
O
L
O
R
C
H
A
N
G
E
R
S
O
C
K
E
T
L
O
C
K
I
N
G
S
E
R
R
A
G
E
D
O
U
I
L
L
E
e
f
Alimentation.
