Robert Juliat IVANHOE - GT 4000 Stand; Trépied GT 4000

Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.
Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractére contractuel.
A DATER DU :
VALID SINCE :
NOMENCLATURE PIECES DETACHEES /
SPARE PARTS LIST.
Mesures en mm / Measurements are in mm.
CODE
REP
09.05.01
DESCRIPTION
53
DocTech1039_1439_090501.ind
robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr
!
ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
!

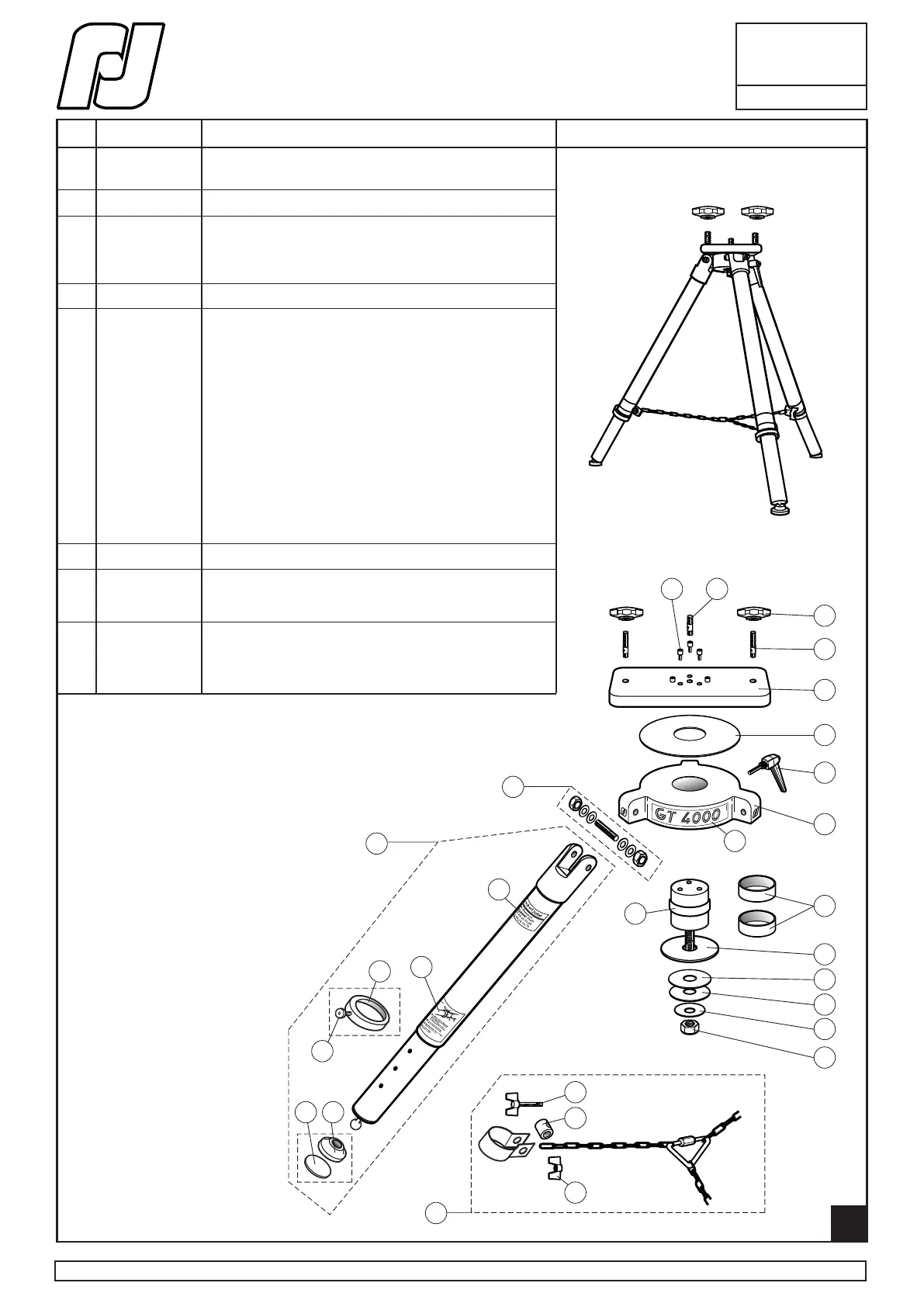

TREPIED / STAND
GT 4000
FPAFIX0046 TREPIED GT 4000 Complet / Complete GT 4000 STAND.
A RPAFIX0060 Jambe complète / Complete leg.
1 RPAFIX0061 Bague d’arret complète seule / Complete stopping device.
2 BO04010005 Ecrou moleté seul / Milled nut - only.
3 CF00100018 Embout de rotule / Ball socket.
4 CF00100019 Cabochon d’embout de rotule / Ball socket cap.
B RPAFIX0062 Ensemble axe de jambe complet / Complete leg axle.
5 BO02010001 Volant à lobes / Knob (Ø60 M12).
6 VI12013001 Goujon / Bolt (M12 x 65).
7 VI12013002 Goujon / Bolt (M12 x 50).
8 VI08010009 Vis acier / Steel screw (HC 8 x 25).
9 CF00100020 Plate-forme / Platform (200 x 120 x 20)
10 PO00000034 Poignée débrayable / Locking handle (M10 x 30 x 80).
11 CF00100021 Etoile / Star leg base.
12 CF00100022 Rondelle téon / Teon washer (Ø118).
14 CF00100030 Pivot / Central pivoter.
15 CF00100023 Bague delrin / Delrin ring (50 x 22,5).
17 CF00100031 Rondelle acier / Steel washer (Ø62).
18 CF00100025 Rondelle téon / Teon washer (Ø35).
19 VI14030001 Rondelle acier / Steel washer (Ø30).
20 VI14030004 Rondelle belleville / Spring washer.
21 VI14020002 Ecrou nylstop / Break nut (M14).
C CF00100026 Ensemble chaine de sécurité / Complete safety chain.
22 CF00100027 Bouton mâle / Male wing-nut (M6 x 40).
23 CF00100028 Bouton femelle / Wing-nut (M6).
24 CF00100029 Noix delrin / Delrin Spacer.
25 DE40609300 Sticker «GT 4000».
26 DE40609200 Sticker «D’utilisation / User’s Instructions».
27 DE40574501 Sticker «Fabricant / Manufacturer».
A
B
C
21
22
24
23
20
19
18
17
11
25
27
26
10
12
9
6
5
78
14
15
1
2
34
