DOSSIER TECHNIQUE
POURSUITE HMI 2500W
- La DATA arrive sur connecteur DATA IN sur le
CAD 900 ( a ) .
- Le signal passe en direct sur la sortie option du
projecteur.
- Quand le projecteur est en service, il y a deux
possibitiés pour la sortie DATA OUT :
1 : Booster on - le signal passe par un ampli.
2 : Booster off - le signal passe en direct sur la
sortie.
( Voir manuel d'utilisation Page 11 ).
- Quand le projecteur n'est pas en service
( alimentation off ), la DATA est toujours présente
en direct sur la sortie.
DATA
IN
DATA
OUT
By - pass
Booster

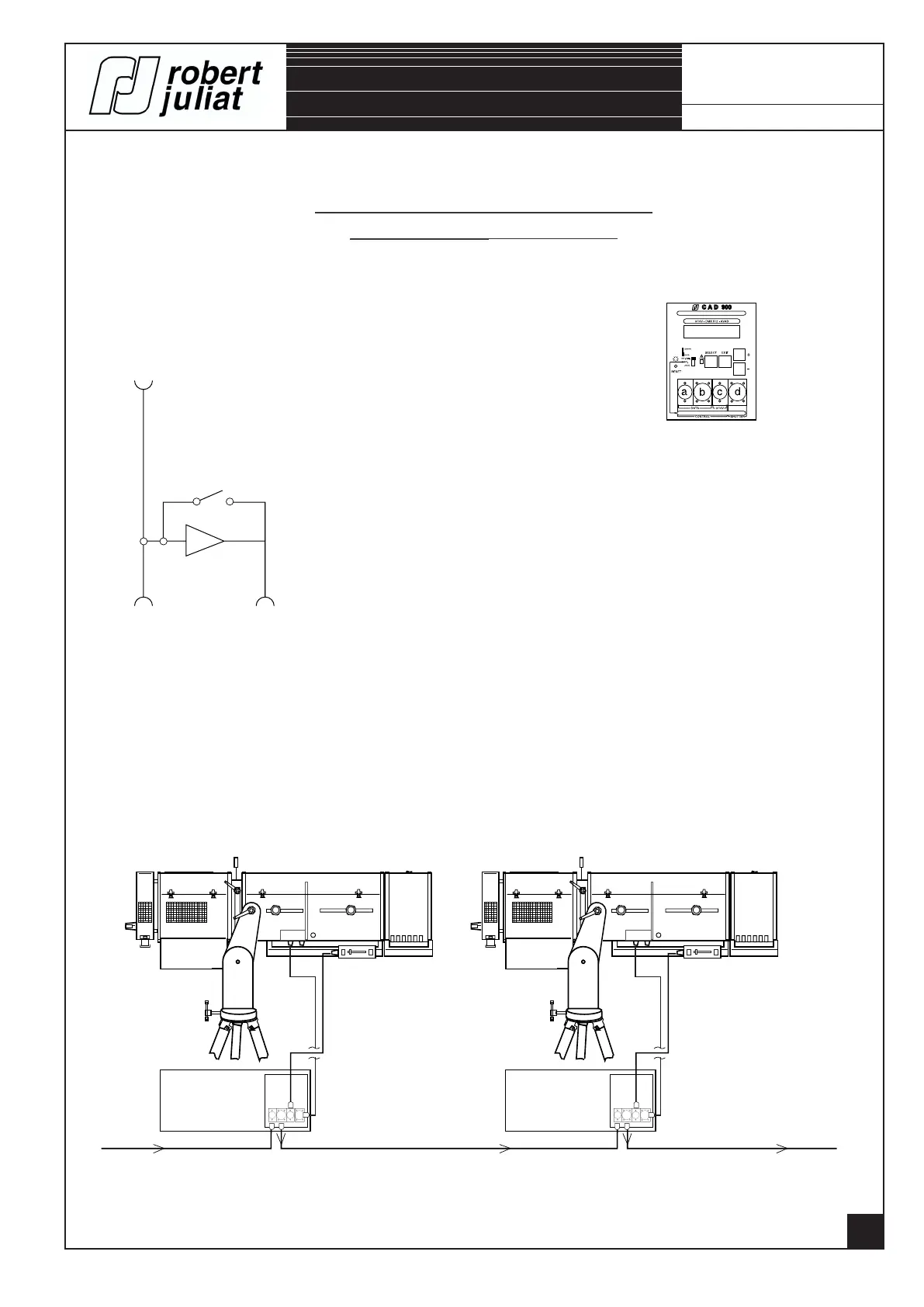

1 - PRINCIPE.
DATA OUT OPTION (SUR PROJECTEUR).
2 - UTILISATION EN RESEAU.
etc.
OUTIN
Sortie
Dimmer
OUTIN
Sortie
Dimmer
a
b
d
c
a
b
d
c
UTILISATION DANS UN RESEAU
NUMERIQUE (DMX - AVAB).
Pour installer le réseau DATA, on passe en boucle d'un appareil à l'autre.
On ne peut pas faire des répartitions en étoile. Dans ce cas : utiliser un répartiteur DATA spécique.
CABLAGE
1039B & 1439B
