Robert Juliat reserve the right to change or alter any of the items detailed on this
page, to increase or improve manufacturing techniques without prior notice.
Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements
mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractére contractuel.
A DATER DU :
VALID SINCE :

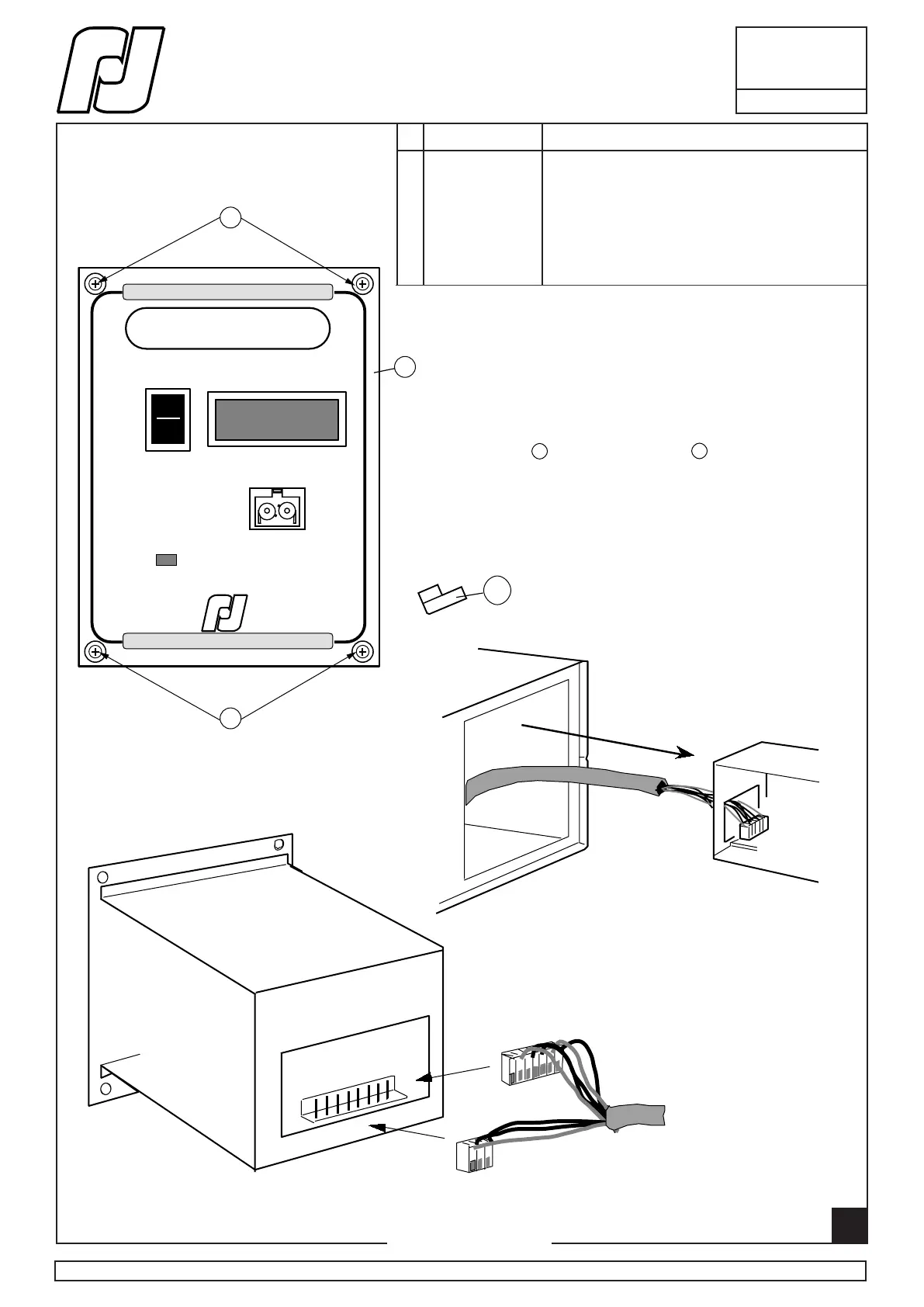

NOMENCLATURE PIECES DETACHEES /
SPARE PARTS LIST.
CODE DESCRIPTION
REP
DocTech1039_1439_090501.ind
40
Mesures en mm / Measurements are in mm.
PROJECTEURS POURSUITE HMI 2500 /
HMI 2500 FOLLOW SPOTS
1039/B &
1439/B
09.05.01
robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr
!
ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
!
COMMANDE MANUELLE
MANUAL CONTROL
Ballast
SCHEMA A
DIAGRAM A
SCHEMA B
DIAGRAM B
5 pin
3 pin
1
Précaution de montage /
Replacement precautions.
- S'assurer d'être hors tension avant de changer la commande manuelle /
Make sure that the ballast is disconnected from the mains.
- Dévisser les 4 vis /
Unscrew the 4 screws .
ATTENTION - avant de retirer complètement la commande
manuelle du boîtier ( schéma A ), débrancher les 2 connecteurs
à l'arrière de la commande manuelle ( schéma B ) .
WARNING - before removing completely the manual control
( diagram A ), Disconnect the 2 connectors at the back of the
manual control diagram B ) .
11
0
I
COMMANDE MANUELLE
MANUAL CONTROL
ON
OFF
LAMP ON
REMOTE CONTRO L
COMMANDE EXTERNE
HMI/MSR HOT RESTRIKE CONTROL UNIT
UNITE DE COMMANDE DE REAMORCAGE A CHAUD
POUR LAMPES HMI & MSR HR
A405241
1
2
3
VI03010010
FPABC00003
COU0002205
1
2
3
COMMANDE MANUELLE
MANUAL CONTROL
1039 &
1439
Vis / Screw ( TC M3 x 10 ).
Commande manuelle unité complète /
Manuel control complete unit.
Connecteur femelle 2 points /
2 pin female connecteur ('OPTION).
