Installazione dello scarico
condensa
1. Per agevolare lo scarico della conden-
sa, installare l'apposito tubo con una
pendenza di circa 10°. Accertarsi che
non ci siano perdite nella guarnizione
dello scarico. Queste parti devono inol-
tre essere isolate per evitare la forma-
zione di condensa sulla loro superficie.
2. È presente un'uscita di scarico in ogni
lato. Selezionare l'uscita desiderata e
collocare un tappo in quella del lato con-
trario. Per fissare e isolare correttamen-
te l'uscita di scarico si deve utilizzare la
fascetta.
3. L'unità esce di fabbrica con lo scarico
condensa ubicato sul lato destro.
Installazione del termosta-
to di controllo a parete
1. Selezionare innanzitutto il luogo d'instal-
lazione. Pensare che si dovrà realizza-
re un foro o una traccia per il passaggio
del cavo.
2. Il cavo di collegamento tra il termostato
a parete (dimensioni 120 x 120 x 16 mm)
e l'unità interna si può occultare sotto
una doccia di PVC (Fig. 2) o può essere
occultato (Fig. 3). Collegare il cavo al
termostato a parete (Fig. 4) e fissare il
termostato.
3. Realizzare due fori nella parete secon-
do la posizione delle viti posteriori, col-
locare i tasselli, allineare i fori con le viti
e avvitarle.
Nota:
1. La distanza tra la scheda elettronica e il
termostato a parete può essere supe-
riore a 20 metri (standard 8 metri).
2. Gli interruttori ON/OFF (Controllo di
gruppo) sono riservati ad altri utenti del
sistema completo (con questo si permet-
te ad ogni utente di accendere manual-
mente l'unità, e il sistema non si arre-
sterà finché tutti gli interruttori siano
spenti).
Collegamento dei cavi
Collegamento del cablaggio ai
morsetti (Fig. 5)
Nota: prima di realizzare l'installazione,
controllare quanto segue:
1. Che la tensione d'alimentazione corri-
sponda a quella indicata nella scheda
elettronica.
2. Che la potenza contrattata sia sufficiente
alle necessità dell'impianto e che la se-
zione del cavo d'alimentazione sia di
almeno 2,5 mm
2
.
3. L'allacciamento elettrico deve essere
effettuato da un tecnico specializzato.
L'impianto deve disporre di un sistema
di sicurezza con interruttore differenziale
con apertura di contatti di 3 mm.
Nota: le guarnizioni dello scarico conden-
sa devono essere isolate per evitare goc-
ciolii.
Scarico condensa
1. Installare lo scarico condensa con una
pendenza dell'1-2% ed evitare
inarcamenti e curve.
2. Nel collegare lo scarico all'unità, evitare
che il tubo rimanga sotto tensione e fis-
sarlo vicino all'unità.
3. Per lo scarico condensa impiegare pre-
feribilmente un tubo di PVC rigido. Nel
realizzare il collegamento, inserire
un'estremità del tubo di PVC nel foro di
scarico e fissarvelo.
4. Quando s'impiega un unico tubo di sca-
rico per diverse unità, i tubi comuni si
devono trovare circa 100 mm al disotto
di ogni unità.
Controllo dello scarico con-
densa
1. Una volta terminata l'installazione, si
deve provare il tubo di scarico conden-
sa.
2. Controllare se il flusso d'acqua attraver-
so il tubo è corretto e se c'è qualche fuga
dalla guarnizione.
3. Negli appartamenti di nuova costruzio-
ne, è conveniente effettuare una prova
dell'impianto prima di collocare i mobili.

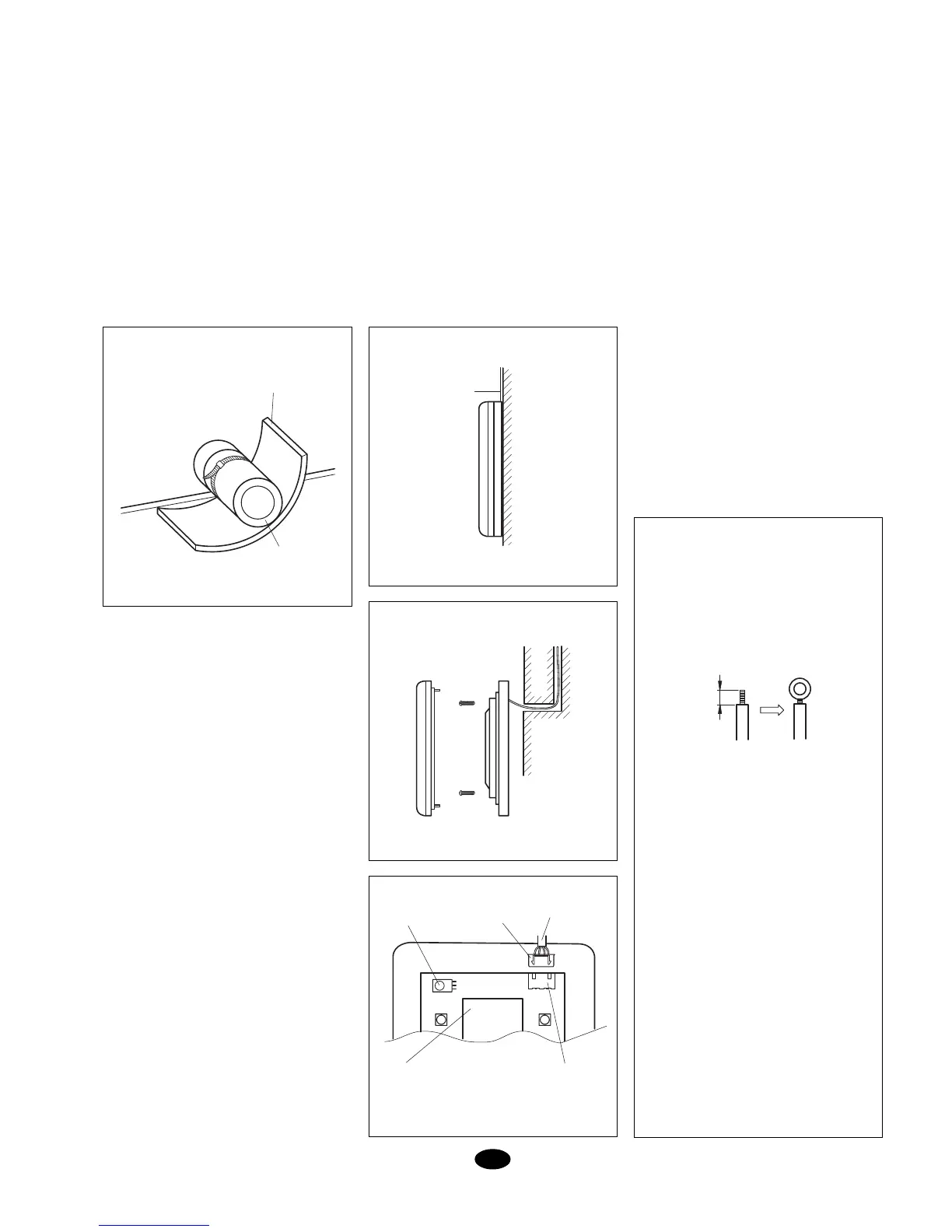

Fig. 2
Isolamento dello scarico condensa Installazione a vista
Fig. 3
Installazione occulta
Fig. 4
- Cavo flessibile:
1. Pelare circa 10 mm di cavo.
2. Togliere le viti dei morsetti della
morsettiera.
3. Collocare un terminale ad anello nella
parte pelata.
4. Introdurre le viti nei terminali e serrare i
morsetti.
Fig. 5
Fig. 1
ISOLAMENTO DELLO
SCARICO CONDENSA
ISOLANTE
RICEVITORE
CAVO
CONNETTORE
CONNETTOREDISPLAY A
CRISTALLI LIQUIDI
CAVO
FLESSIBILE
