Besoin d’assistance? Appelez le 800-620-2790
RF-TVMP40 Support de montage mural pour téléviseur

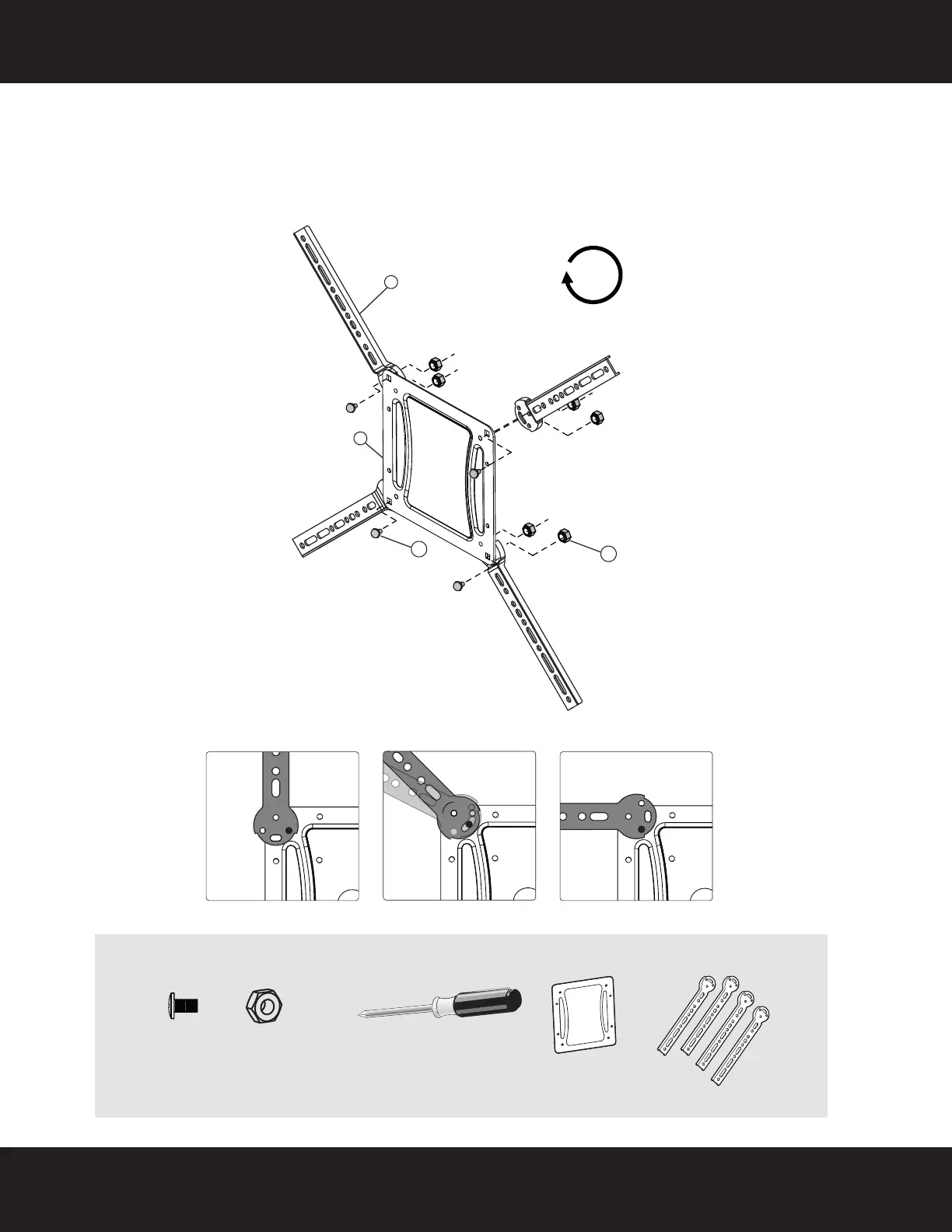

ÉTAPE 4 : Option 2 : fixation de la plaque de moniteur au téléviseur à l'aide des
adaptateurs
1 Positionner les quatre adaptateurs (F) sur la plaque de moniteur (C) pour ajuster la configuration du
téléviseur, telle que déterminée à l'étape 1.
2 Fixer les quatre adaptateurs (F) à l'aide de quatre vis M5 x 7 mm (P - B) et huit écrous (P-C).
Sont également nécessaires :
X8
C
F
P-B
P-C
200 x 300
200 x 400
300 x 300
300 x 400
400 x 400
600 x 400
300 x 200
400 x 200
P-B (4)
Tournevis cruciforme
F Adaptateurs (4)
C Plaque de
moniteur
P-C (8)
RF-TVMP40_13-0389_MAN_V2_FR.fm Page 10 Friday, April 19, 2013 11:16 AM
