RocketFish RF-TVMP40 Guide De Montage

6
Besoin d’assistance? Appelez le 800-620-2790
RF-TVMP40 Support de montage mural pour téléviseur
Instructions d’installation
ÉTAPE 1 : Déterminer la configuration de montage
1 Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin d'éviter les rayures et les
dégâts matériels.
2 Si le téléviseur est sur un meuble, retirer celui-ci. Pour plus d’informations, se reporter à la documentation
livrée avec le téléviseur.
3 Maintenir temporairement la surface plane de la plaque de moniteur (C) contre le dos du téléviseur.

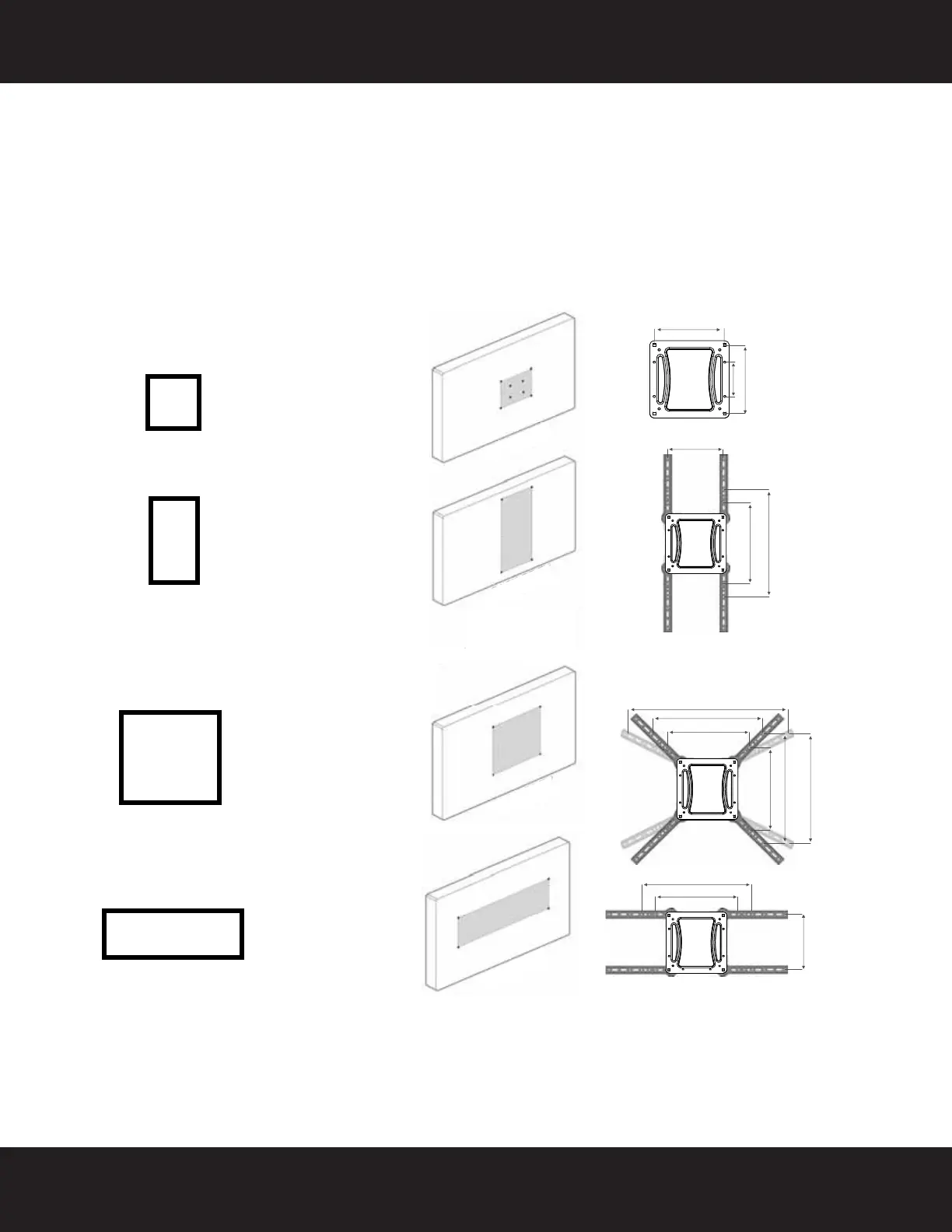

4 Identifier le type de configuration du montage en déterminant si la plaque de moniteur (C) s'aligne avec les
trous de vis au dos du téléviseur ou s'il sera nécessaire d'installer les adaptateurs en étoile (F).
600mm (23-5/8”)
400mm (15-3/4”)
300mm (11-13/16”)
400mm (15-3/4”)
300mm (11-13/16”)
400mm (15-3/4”)
400mm (15-3/4”)
300mm (11-13/16”)
200mm (7-7/8”)
200mm (7-7/8”)
400mm (15-3/4”)
300mm (11-13/16”)
100mm (3-15/16”)
200mm (7-7/8”)
200mm (7-7/8”)
100 x 200 mm
200 x 200 mm
200 x 300 mm
200 x 400 mm
300 x 300 mm
300 x 400 mm
400 x 400 mm
600 x 600 mm
300 x 200 mm
400 x 200 mm
RF-TVMP40_13-0389_MAN_V2_FR.fm Page 6 Friday, April 19, 2013 11:16 AM
