RF-TVMP40 Support de montage mural pour téléviseur

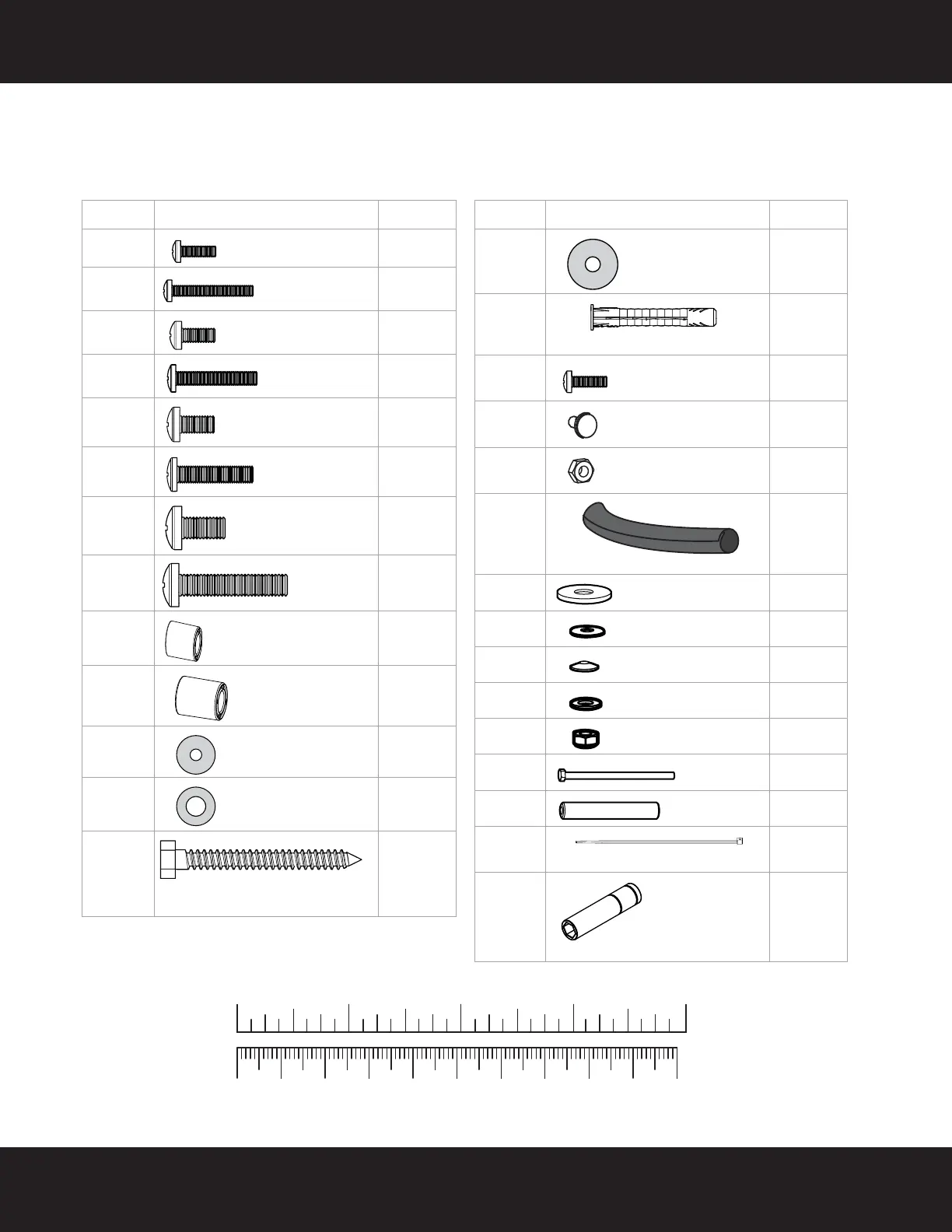

Contenu de l’emballage : fixations
Vérifier que les fixations nécessaires à l’assemblage de ce support mural neuf pour téléviseur sont fournies :
Sachet contenant la visserie pour le téléviseur
Étiquette Fixations Qté
M-A 4
M-B 4
M-C 4
M-D 4
M-E 4
M-F 4
M-G 4
M-H 4
M-I 4
M-J 4
M-K 4
M-L 4
W-A 2
Vis M4 × 15 mm
Vis M4 × 30 mm
Vis M5 × 15 mm
Vis M5 × 30 mm
Vis M6 × 15 mm
Vis M6 × 30 mm
Vis M8 × 15 mm
Vis M8 ×
30 mm
Entretoise M6/M8
de 5 mm
Entretoise M6/M8
de 10 mm
Rondelle M4/M5
Rondelle M6/M8
Tire-fond de 5/16 po ×
2 3/4 po (8 mm x 80 mm)
Étiquette Fixations Qté
W-B 2
W-C 2
P-A 1
P-B 4
P-C 8
P-D 1
P-F 1
P-G 1
P-H 1
P-I 1
P-J 1
P-K 1
P-M 1
P-L 2
P-Q 1
Rondelle en
acier
Cheville murale
Vis à tête cruciforme
Tête de vis ronde
Écrous
Gaine pour
Rondelle de 65 mm
Rondelle de 25 mm
Ressort de disque
Rotule de 16 mm
Écrou hexagonal M8
Vis M8
Tubulure
Attache pour câbles
Douille de 8 mm
(requiert une
embase de 1/4 po)
1 0 20 30 40 50 60 70 80 90 100mm
1234in
